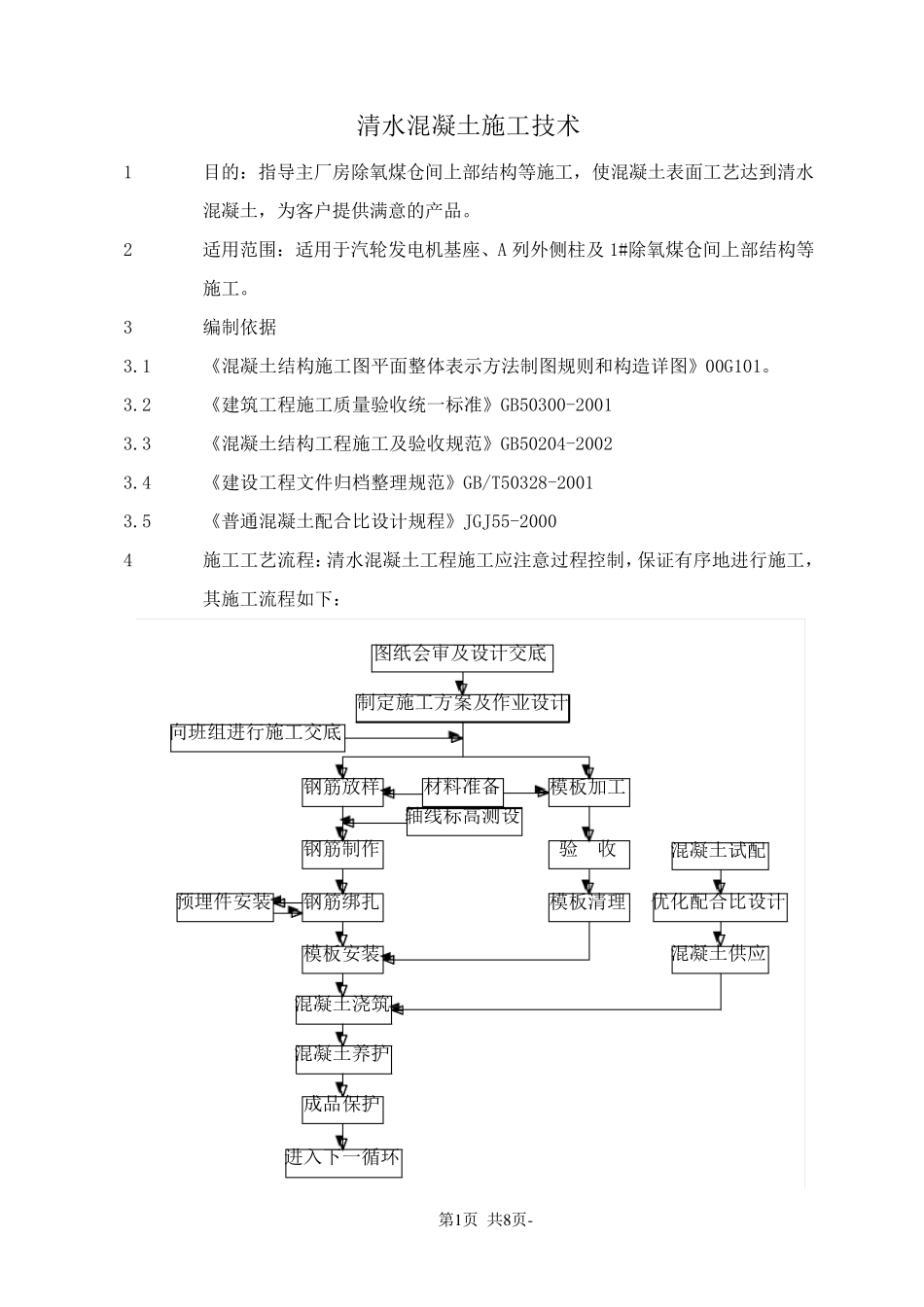

第1 页 共8 页- 清水混凝土施工技术 1 目的：指导主厂房除氧煤仓间上部结构等施工，使混凝土表面工艺达到清水混凝土，为客户提供满意的产品。 2 适用范围：适用于汽轮发电机基座、A 列外侧柱及 1#除氧煤仓间上部结构等施工。 3 编制依据 3.1 《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G101。 3.2 《建筑工程施工质量验收统一标准》GB50300-2001 3.3 《混凝土结构工程施工及验收规范》GB50204-2002 3.4 《建设工程文件归档整理规范》GB/T50328-2001 3.5 《普通混凝土配合比设计规程》JGJ55-2000 4 施工工艺流程：清水混凝土工程施工应注意过程控制，保证有序地进行施工，其施工流程如下： 混凝土供应优化配合比设计混凝土试配进入下一循环成品保护混凝土养护混凝土浇筑模板安装预埋件安装模板清理验 收轴线标高测设钢筋绑扎钢筋制作钢筋放样模板加工材料准备向班组进行施工交底制定施工方案及作业设计图纸 会 审 及设计交底 第2 页 共8 页- 5 施工测量——轴线标高控制 施工测量是各分部分项工程的先导工序，针对工程有清水混凝土要求,必须对施工测量从严控制。其操作方法、控制要点与一般工程相同，但应注意以下问题。 5.1 测量标识测设 主要是轴线、标高的标识应精心测设，首先是在保证测设精度、控制方便的前提下，尽可能在隐蔽部位或在能被下道工序覆盖部位设置标识；其次，设置的标识不但要准确、牢固，而且要清洁，不污染其它部位。 5.2 结构平面尺寸控制 将平面轴线控制点投测到各层，建立各层各施工段的控制网；确定平面上各构件轴线，并测设出竖向结构的轮廓线。 清水混凝土绝不允许出现露筋情况，因此，每一层楼面或基础上外露的竖向结构的插筋轴线基本代表该结构的轴线，在浇筑楼层（或基础）混凝土前后都必须加以校正。 5.3 标高控制 按照常规操作布置，对于预埋预留的控制，采用 在钢 筋上设卡 子 ，或缠 有色胶 带 作控制点（在预埋件固定、验 收 后拆 除 ）。 6 清水混凝土的标准 清水混凝土即 结构表面没 有修 饰 的混凝土。清水混凝土的具 体 标准： ① 梁 柱板 表面平整 光 滑 ，线条 规则 分明 ，外观 色 泽 一致 ；② 轴线体 型 尺寸准确；③大 截 面、变 截 面结构、线条 规则 ，棱 角 分明 ；④ 梁 柱 接 头 通 顺 ，无 明 显 槎 痕 ；⑤ 混凝土内 实 外光 ，消 除 了 蜂 窝 麻 面及 ...
