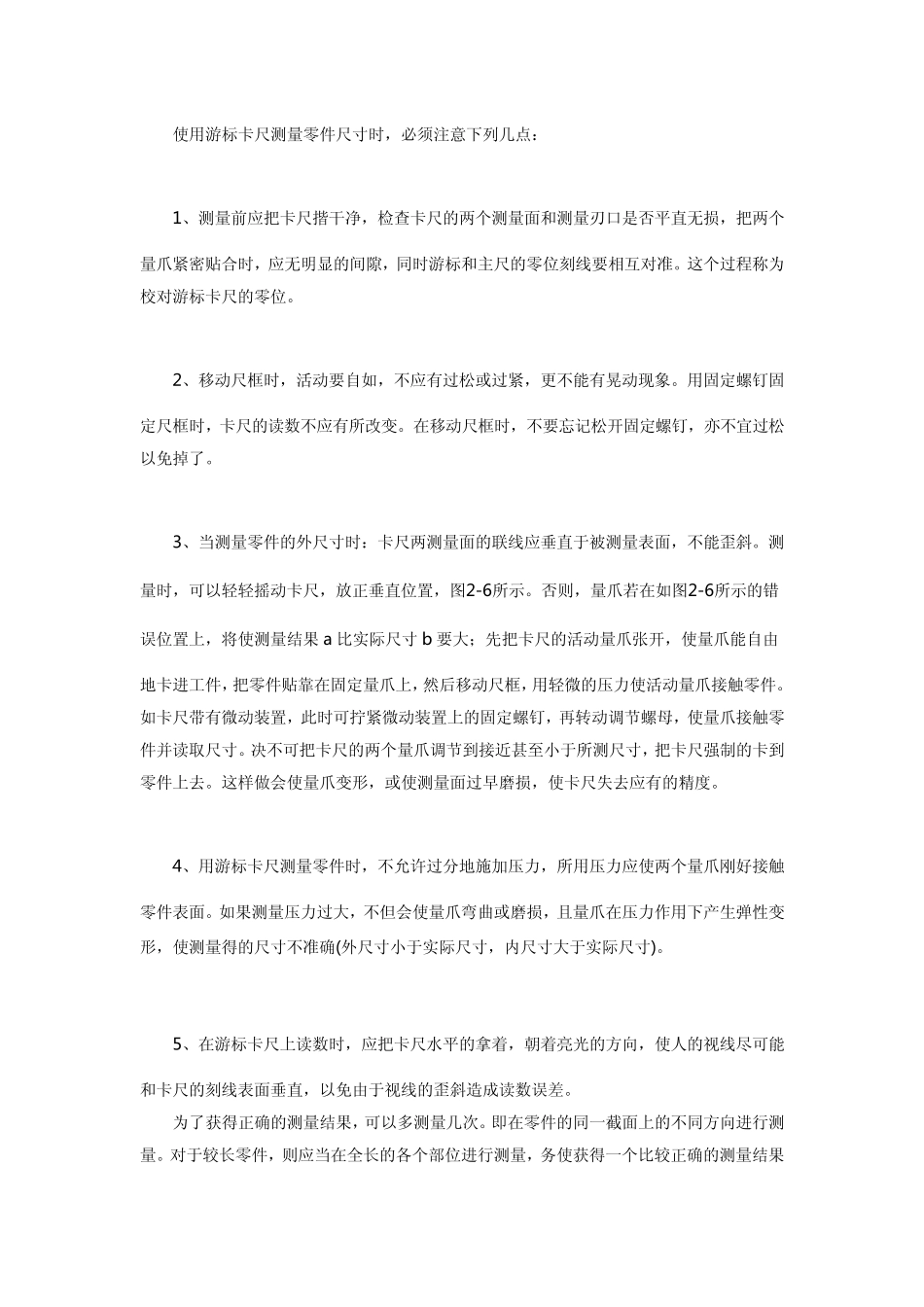

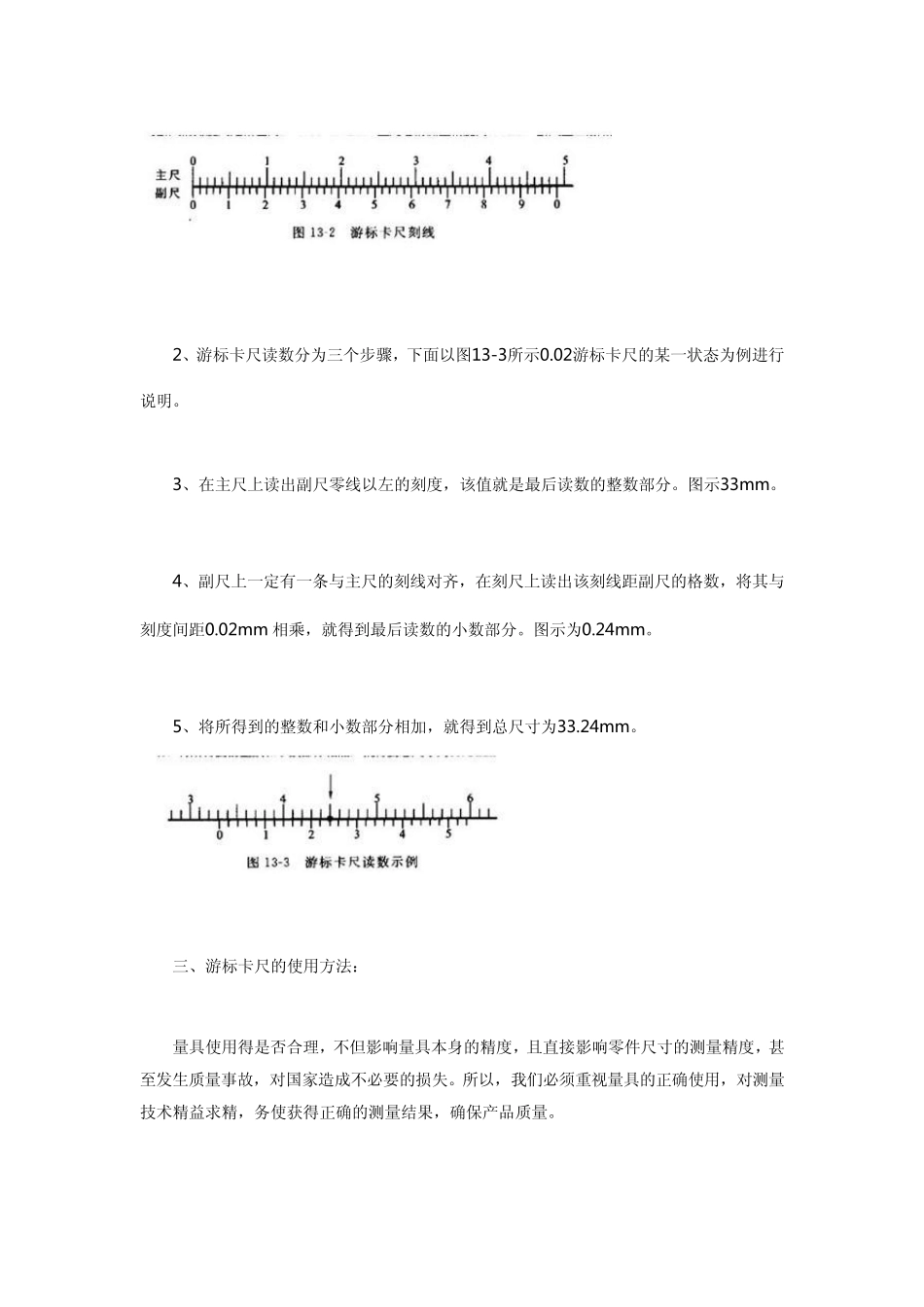

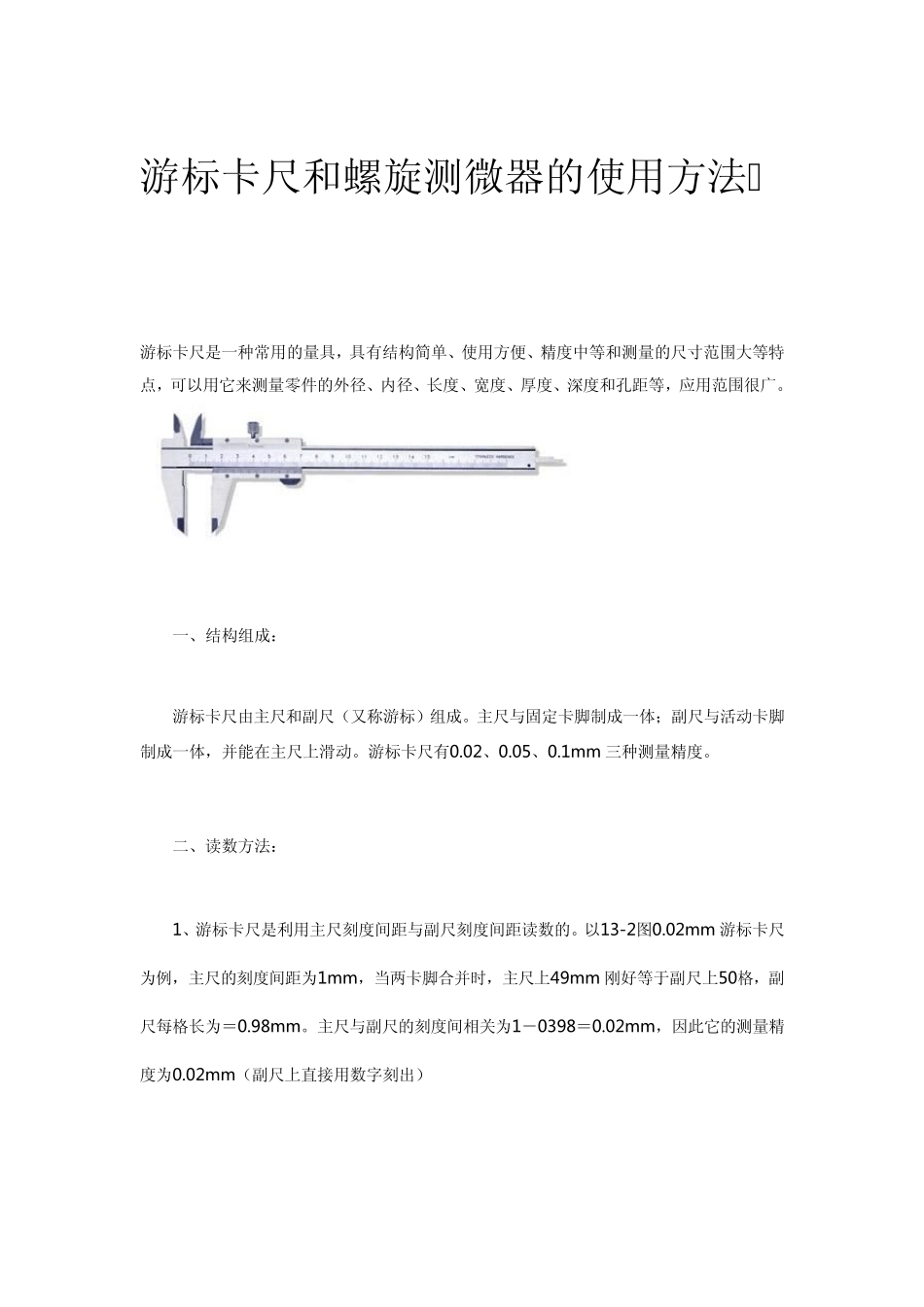

游标卡尺和螺旋测微器的使用方法 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 一、结构组成： 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有0.02、0.05、0.1m m 三种测量精度。 二、读数方法： 1、游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02m m 游标卡尺为例，主尺的刻度间距为1m m ，当两卡脚合并时，主尺上49m m 刚好等于副尺上50格，副尺每格长为＝0.98m m 。主尺与副尺的刻度间相关为1－0398＝0.02m m ，因此它的测量精度为0.02m m （副尺上直接用数字刻出） 2、游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。 3、在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示33m m 。 4、副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02m m 相乘，就得到最后读数的小数部分。图示为0.24m m 。 5、将所得到的整数和小数部分相加，就得到总尺寸为33.24m m 。 三、游标卡尺的使用方法： 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1、测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。 2、移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。 3、当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果 a 比实际尺寸b 要大；先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，...
