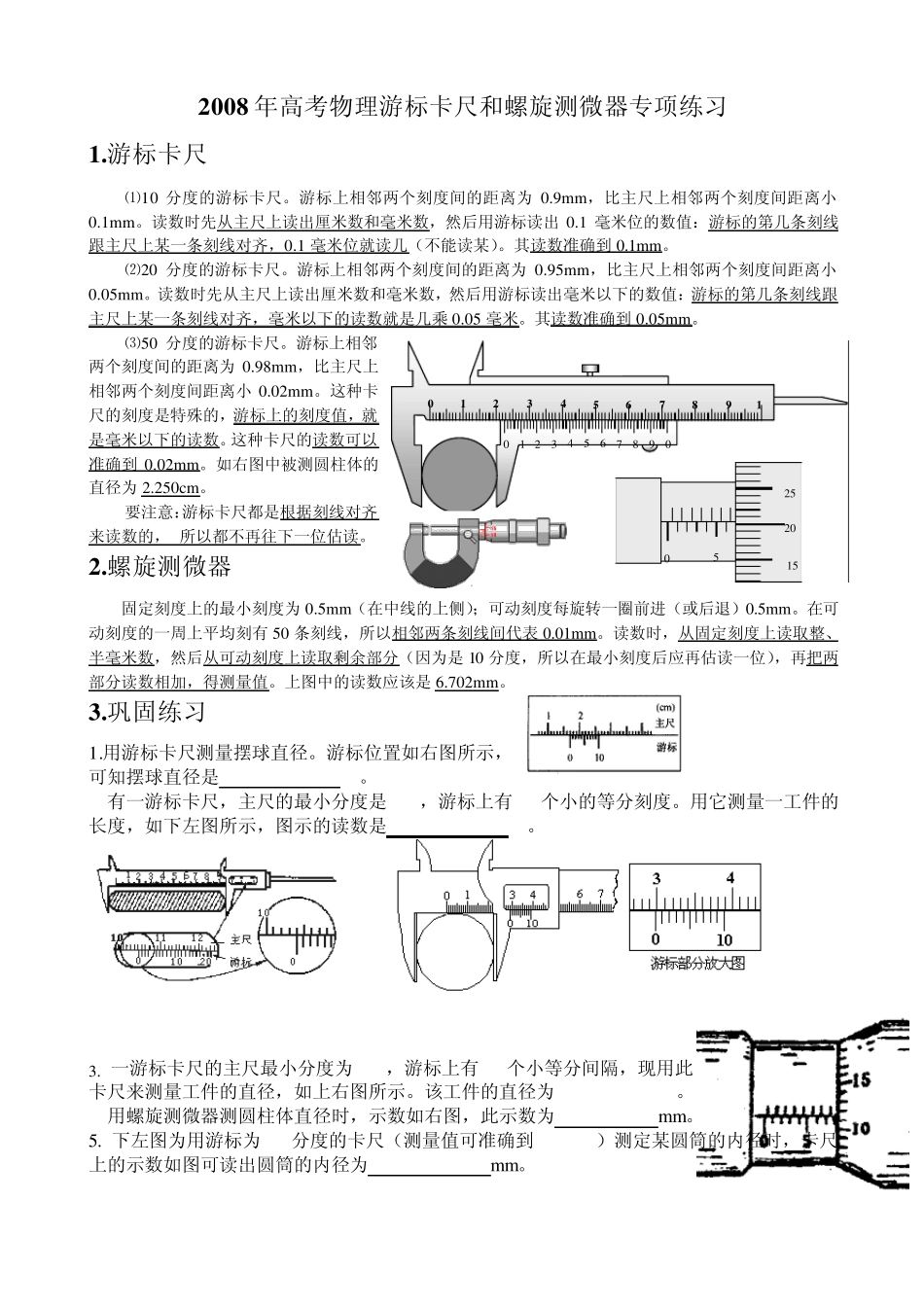

5 0 20 25 15 2 0 0 8 年高考物理游标卡尺和螺旋测微器专项练习 1 .游标卡尺 ⑴10 分度的游标卡尺。游标上相邻两个刻度间的距离为 0.9m m ,比主尺上相邻两个刻度间距离小0.1m m 。读数时先从主尺上读出厘米数和毫米数,然后用游标读出 0.1 毫米位的数值:游标的第几条刻线跟主尺上某一条刻线对齐,0.1 毫米位就读几(不能读某)。其读数准确到 0.1m m 。 ⑵20 分度的游标卡尺。游标上相邻两个刻度间的距离为 0.95m m ,比主尺上相邻两个刻度间距离小0.05m m 。读数时先从主尺上读出厘米数和毫米数,然后用游标读出毫米以下的数值:游标的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘 0.05 毫米。其读数准确到 0.05m m 。 ⑶50 分度的游标卡尺。游标上相邻两个刻度间的距离为 0.98m m ,比主尺上相邻两个刻度间距离小 0.02m m 。这种卡尺的刻度是特殊的,游标上的刻度值,就是毫米以下的读数。这种卡尺的读数可以准确到 0.02m m 。如右图中被测圆柱体的直径为 2.250cm 。 要注意:游标卡尺都是根据刻线对齐来读数的, 所以都不再往下一位估读。 2 .螺旋测微器 固定刻度上的最小刻度为 0.5m m (在中线的上侧);可动刻度每旋转一圈前进(或后退)0.5m m 。在可动刻度的一周上平均刻有 50 条刻线,所以相邻两条刻线间代表 0.01m m 。读数时,从固定刻度上读取整、半毫米数,然后从可动刻度上读取剩余部分(因为是 10 分度,所以在最小刻度后应再估读一位),再把两部分读数相加,得测量值。上图中的读数应该是 6.702m m 。 3 .巩固练习 1.用游标卡尺测量摆球直径。游标位置如右图所示, 可知摆球直径是 mm。 2.有一游标卡尺,主尺的最小分度是 1mm,游标上有 20个小的等分刻度。用它测量一工件的长度,如下左图所示,图示的读数是 mm。 3. 一游标卡尺的主尺最小分度为 1mm,游标上有 10个小等分间隔,现用此 卡尺来测量工件的直径,如上右图所示。该工件的直径为___________mm。 4.用螺旋测微器测圆柱体直径时,示数如右图,此示数为 m m 。 5. 下左图为用游标为 50分度的卡尺(测量值可准确到 0.02mm)测定某圆筒的内径时,卡尺上的示数如图可读出圆筒的内径为 m m 。 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 1 6. 上右图为用游标为50 分度的卡尺(测量值可准确到0.02m m )测定某圆柱的直径时,卡...
