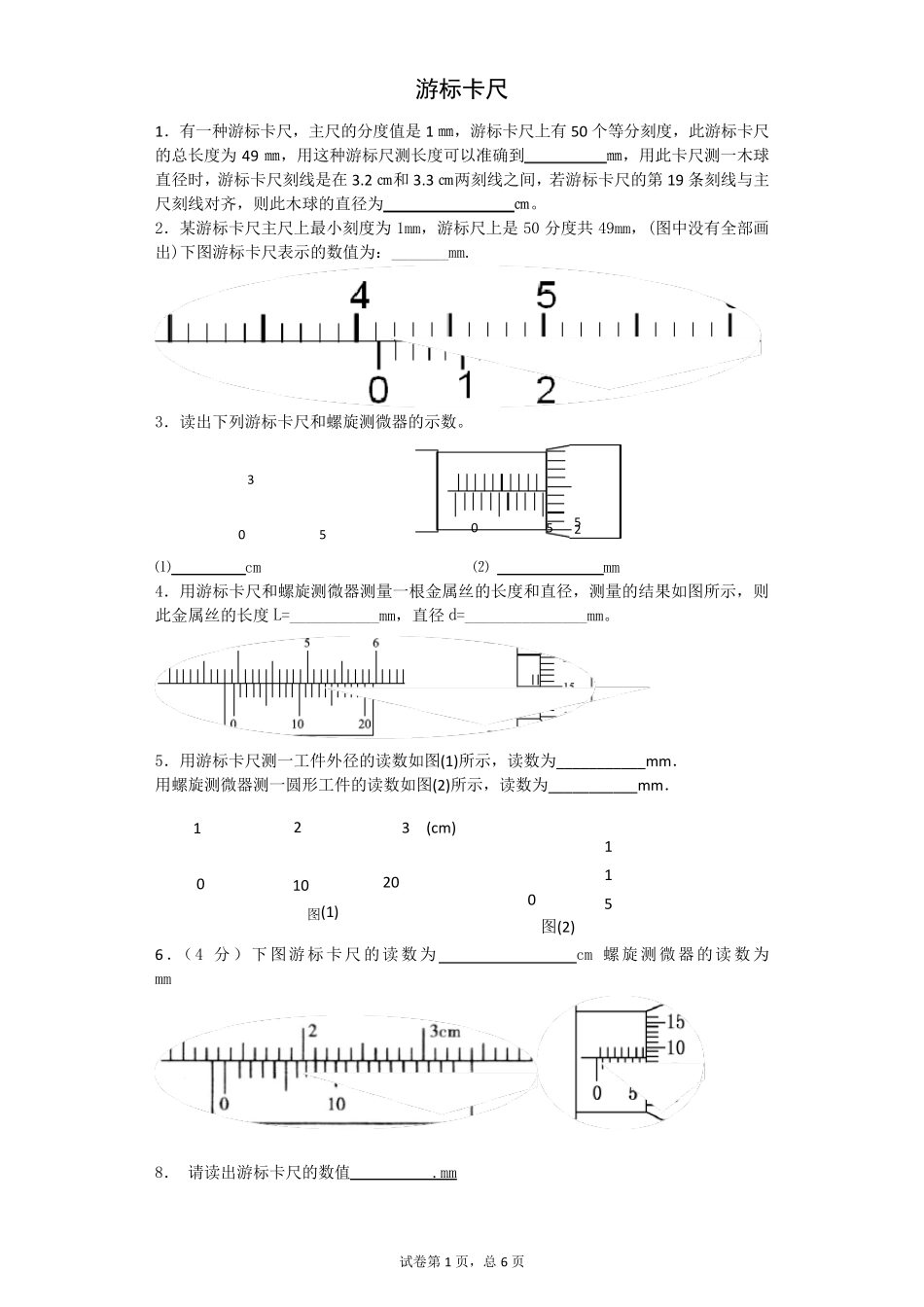

试卷第1 页，总6 页 游标卡尺 1．有一种游标卡尺，主尺的分度值是1 ㎜，游标卡尺上有50 个等分刻度，此游标卡尺的总长度为49 ㎜，用这种游标尺测长度可以准确到 ㎜，用此卡尺测一木球直径时，游标卡尺刻线是在3.2 ㎝和3.3 ㎝两刻线之间，若游标卡尺的第19 条刻线与主尺刻线对齐，则此木球的直径为 ㎝。 2．某游标卡尺主尺上最小刻度为1mm，游标尺上是50 分度共49mm，(图中没有全部画出)下图游标卡尺表示的数值为：_______mm. 3．读出下列游标卡尺和螺旋测微器的示数。 ⑴ cm ⑵ mm 4．用游标卡尺和螺旋测微器测量一根金属丝的长度和直径，测量的结果如图所示，则此金属丝的长度L=___________mm，直径d=_______________mm。 5．用游标卡尺测一工件外径的读数如图(1)所示，读数为___________m m ． 用螺旋测微器测一圆形工件的读数如图(2)所示，读数为___________m m ． 6 ．（4 分）下图游标卡尺的读数为 cm 螺旋测微器的读数为 mm 8． 请读出游标卡尺的数值 .mm 3 (cm ) 图(1) 1 2 10 0 20 0 5 25 3 0 5 0 115 图(2) 试卷第2 页，总6 页 9．如图所示，游标卡尺的读数为__________cm，螺旋测微器的读数为__________mm。 10．图为游标卡尺(50 分度)测量工件的情况，其读数为____________ mm.。 11．在“长度的测量”实验中，调整游标卡尺两测量脚间距离，主尺和游标的位置如 图甲所示，此时游标卡尺的读数为_______mm；若要游标卡尺的读数为0.20mm，应使游标上 除0刻 度线 外 第_______ 条 刻 度线 与 主 尺上 的刻 度线 对 齐 . 12．如图乙所示，螺旋测微器测出的金属丝的直径是__________mm. 13．如图所示，游标卡尺的读数为____mm，螺旋测微器读数为____ mm． 14．游标卡尺和螺旋测微器是两种常用的测量长度的精密仪器。如图甲所示的游标卡尺，主尺的最小分度是 1mm，游标上有 20 个小的等分刻度，图示状态的读数是___ _____mm；用如图乙所示螺旋测微器测量一根金属丝的直径的读数是____________mm。 15．如图所示，为某次测量时游标卡尺（局部）的示意图，该游标卡尺精度为0.02 毫米，其读数为 L= cm . 试卷第3 页，总6 页 16．下图中20 分度的游标卡尺的测量读数为 mm。 17．若有一个10 分度的游标卡尺的测量读数为1.05cm，由此可知此测量仪器游标上的第5 条刻度线与主尺上表示 mm 处的刻度线对齐。 18．在下图中读出游标卡尺和螺旋测...
