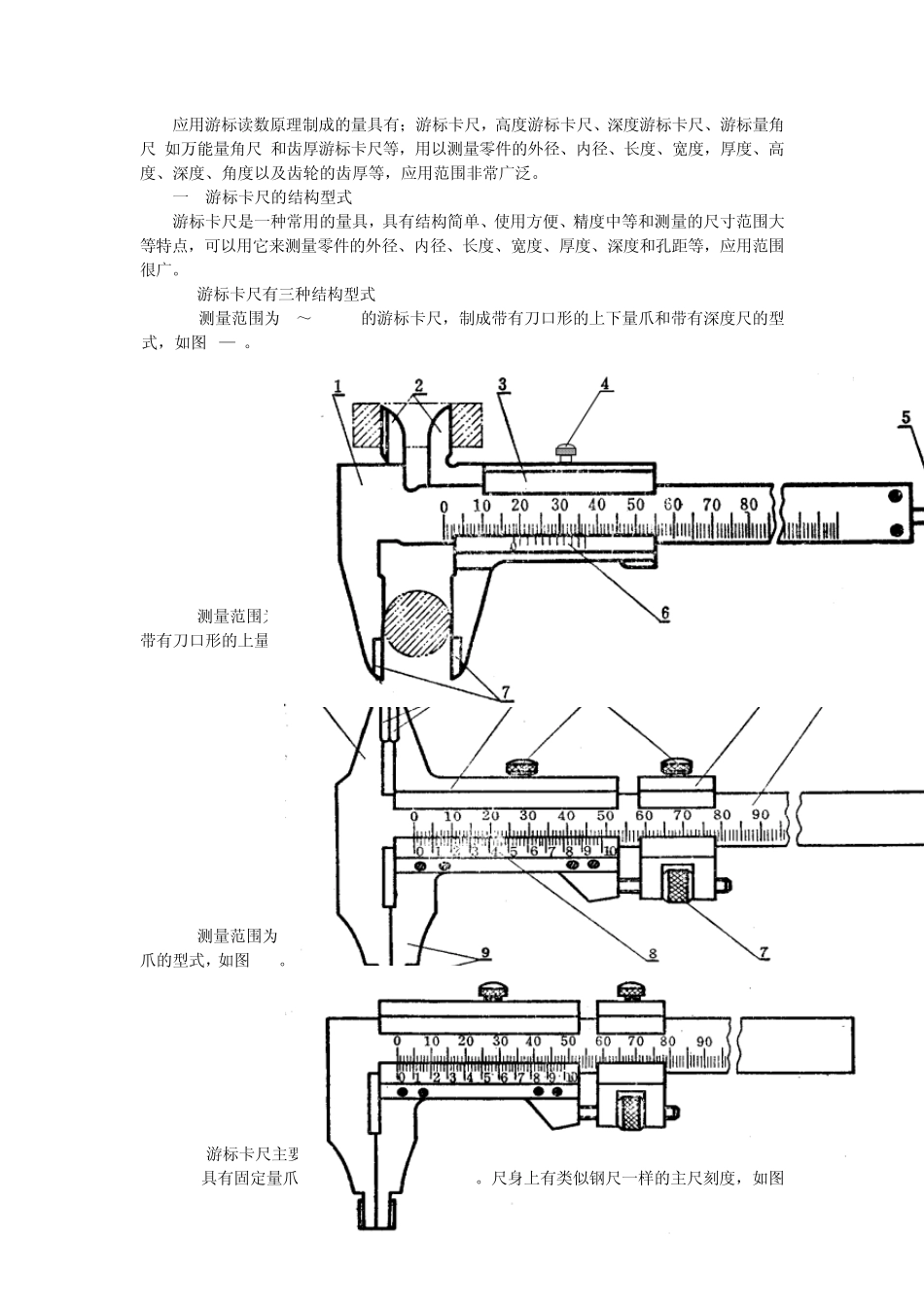

应用游标读数原理制成的量具有;游标卡尺,高度游标卡尺、深度游标卡尺、游标量角尺(如万能量角尺)和齿厚游标卡尺等,用以测量零件的外径、内径、长度、宽度,厚度、高度、深度、角度以及齿轮的齿厚等,应用范围非常广泛。 一 游标卡尺的结构型式 游标卡尺是一种常用的量具,具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点,可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等,应用范围很广。 1 游标卡尺有三种结构型式 (1)测量范围为0~125mm的游标卡尺,制成带有刀口形的上下量爪和带有深度尺的型式,如图2—1。 图2 -1 游标卡尺的结构型式之一 1-尺身;2-上量爪;3-尺框;4-紧固螺钉;5-深度尺;6-游标;7-下量爪。 (2)测量范围为0~200mm和0~300mm的游标卡尺,可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式,如图2―2。 图 2 -2 游标卡尺的结构型式之二 1 一尺身;2 一上量爪、3 一尺框;4 一紧固螺钉;5 一微动装置; 6 一主尺;7 一微动螺母;8 一游标;9 —下量爪 (3)测量范围为0~200mm和0~300mm的游标卡尺,也可制成只带有内外测量面的下量爪的型式,如图2-3。而测量范围大于 300mm的游标卡尺,只制成这种仅带有下量爪的型式。 图2-3 游标卡尺的结构型式之三 2 游标卡尺主要由下列几部分组成 (1)具有固定量爪的尺身,如图2-2中的1。尺身上有类似钢尺一样的主尺刻度,如图2―2中的 6。主尺上的刻线间距为 1mm。主尺的长度决定于游标卡尺的测量范围。 (2)具有活动量爪的尺框,如图 2-2中的 3。尺框上有游标,如图 2―2中的 8,游标卡尺的游标读数值可制成为 0.1;0.05和 0.02mm的三种。游标读数值,就是指使用这种游标卡尺测量零件尺寸时,卡尺上能够读出的最小数值。 (3)在 0~125mm的游标卡尺上,还带有测量深度的深度尺,如图 2―1中的 5。深度尺固定在尺框的背面,能随着尺框在尺身的导向凹槽中移动。测量深度时,应把尺身尾部的端面靠紧在零件的测量基准平面上。 (4)测量范围等于和大于 200mm的游标卡尺,带有随尺框作微动调整的微动装置,如图2―2中的 5。使用时,先用固定螺钉 4把微动装置 5固定在尺身上,再转动微动螺 母 7,活动量爪就能随同尺框 3作微量的前进或后退。微动装置的作用,是使游标卡尺在测量时用力均匀,便于调整测量压力,减少测量误差。 目前我国生产的游标卡尺的测量范围及其游标读数值见表 2-1。 表 2―1 ...
