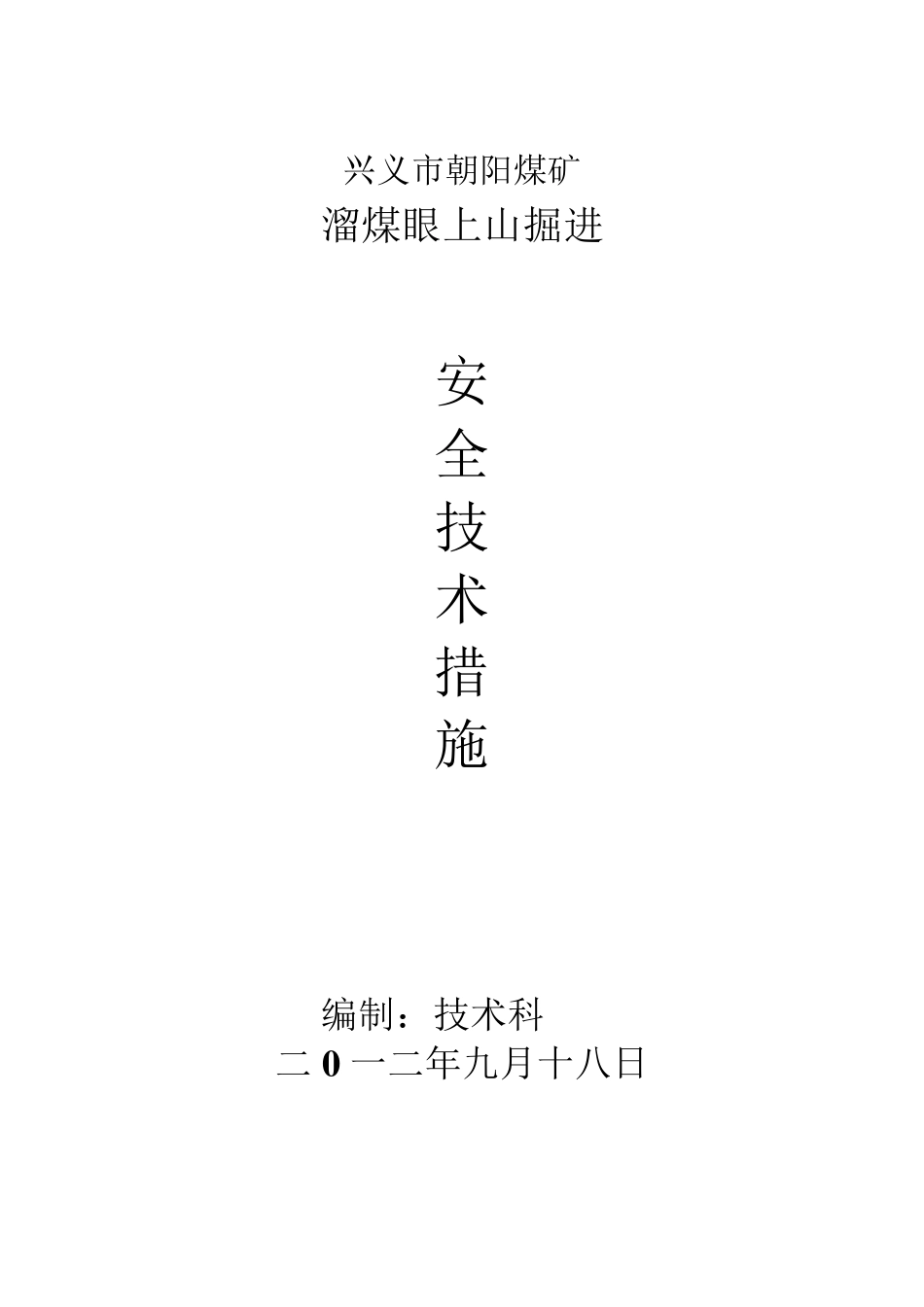

兴义市朝阳煤矿 溜煤眼上山掘进 安 全 技 术 措 施 编制：技术科 二0 一二年九月十八日 2 朝阳煤矿溜煤眼上山掘进安全技术措施 为了集中运输，矿决定在二采区皮带运输下山掘一条溜煤眼贯穿1710 石门，将石门以上各工作面的煤炭直接运往运输下山主皮带，以减少运输环节。为确保施工安全，特制定如下安全技术措施。 一、巷道布置及地质情况说明 1.1.溜煤眼布置在二采区运输下山下段，从皮带下山9 号经纬仪点前2米处右帮+1664.66m开口，坐标为x=2762389.119;y=35475005.108,施工方位角为168°52’35”；底板坡度为+45°，工程量为60米斜巷，然后施工2米立井穿1710石门在183和 184二条运输巷交叉处（详见巷道布置平面图）。 1.2.巷道从20#煤层顶板开口，岩性为粉砂岩，岩石较坚硬，易支护，然后进入 19#煤层底板，岩性为泥质粉砂岩，穿过 19#煤层后进入顶板及18#煤层底板，岩性为粉砂岩、泥岩，岩层较稳定。 1.3.19#煤层经鉴定为突出煤层，在以往的施工中曾多次发生突出现象。因此必须采取揭煤安全技术措施，以保证施工安全。 二、巷道断面设计 该掘进巷道按半园拱光爆锚喷支护设计，掘进断面4.3m2，下宽：2.4米；墙高：1.1米；半园拱半径：1.2米；全高：2.1米。净断面：3.80m2(详见施工断面图)。 三、支护材料 1、锚杆及锚固剂：锚杆采用直径 18mm 的螺纹钢制成的锚杆,长度为1800mm,每根锚杆均用 2 个树脂锚固剂固定，锚固长度不少于 3 700mm，锚杆外露长度为30~50mm，托盘为方形，规格为150×150mm，用厚度为5mm优质钢材轧制而成。锚杆均使用配套标准螺母紧固，每根锚杆锚固力不小于 30KN。 2、过 19#煤层及顶板不稳定时采用架设梯形工字钢棚支护。上口2.0米,下口 2.4米,棚距 0.8米,背帮背顶刹严密实、构件齐全。 溜煤眼断面图 单位mm 4 四、凿岩方式 1、打眼机具： 岩巷采用7655 型风钻打眼，风源来自地面压风机房。 2、降尘方法 降尘方法采用湿式打眼、水炮泥、装岩前洒水、爆破时使用风水喷雾、爆破后冲刷岩帮、开放水幕。 五、爆破作业与运输 1、炸药、雷管 爆破使用煤矿许用三级乳胶炸药、毫秒电雷管,电雷管必须编号，必须全断面一次起爆。 2、装药结构 正向装药结构。 3、起爆方式 起爆使用MFd-100 型发爆器全断面一次起爆。 4、运输 爆破后的矸石自溜到运输下山，再由刮板运输机运至底石门联络巷装矿车，人工将矿车推到井底车场，由绞车提升至1765m 水平，由电机车运出地面。 炮眼...
