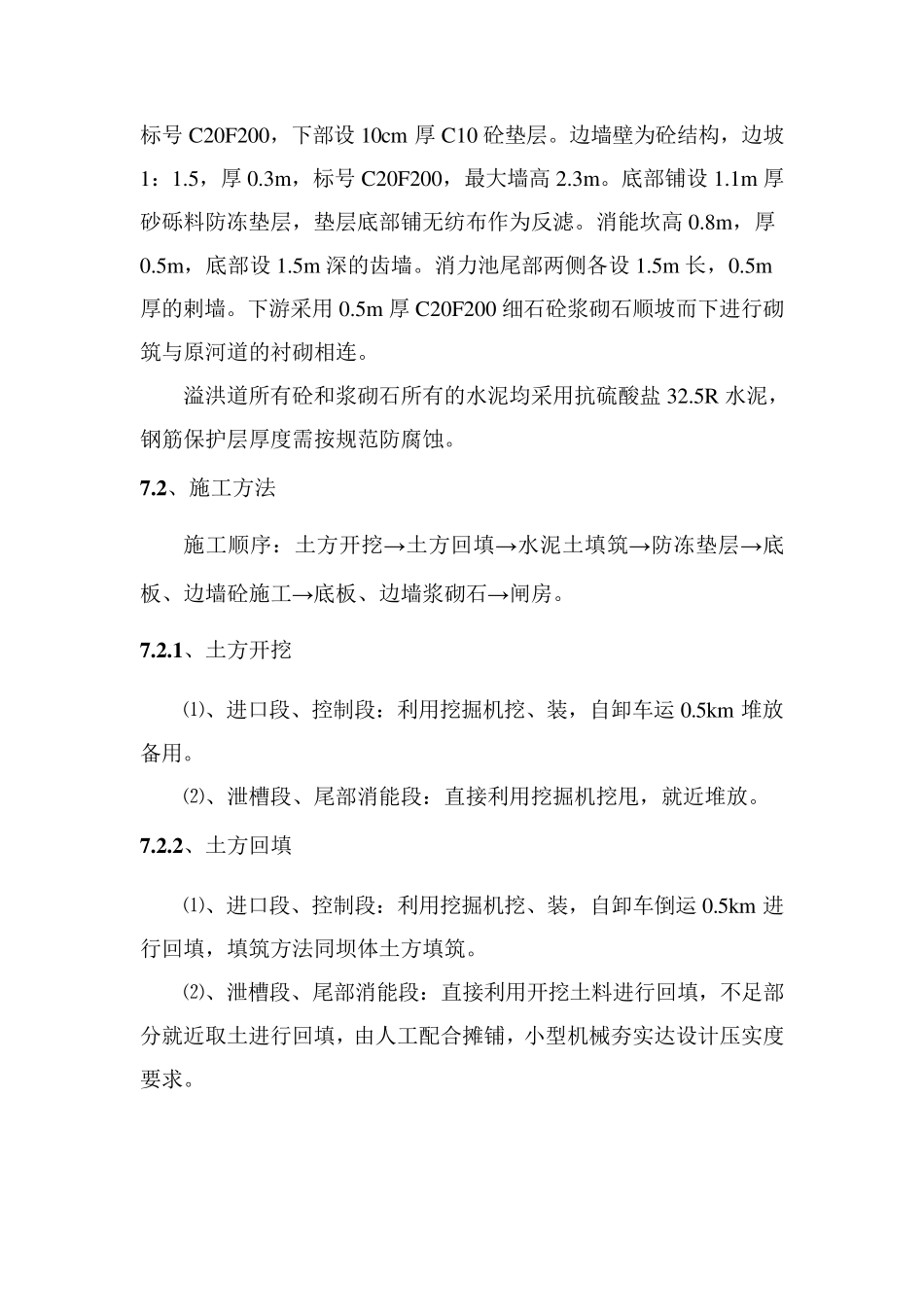

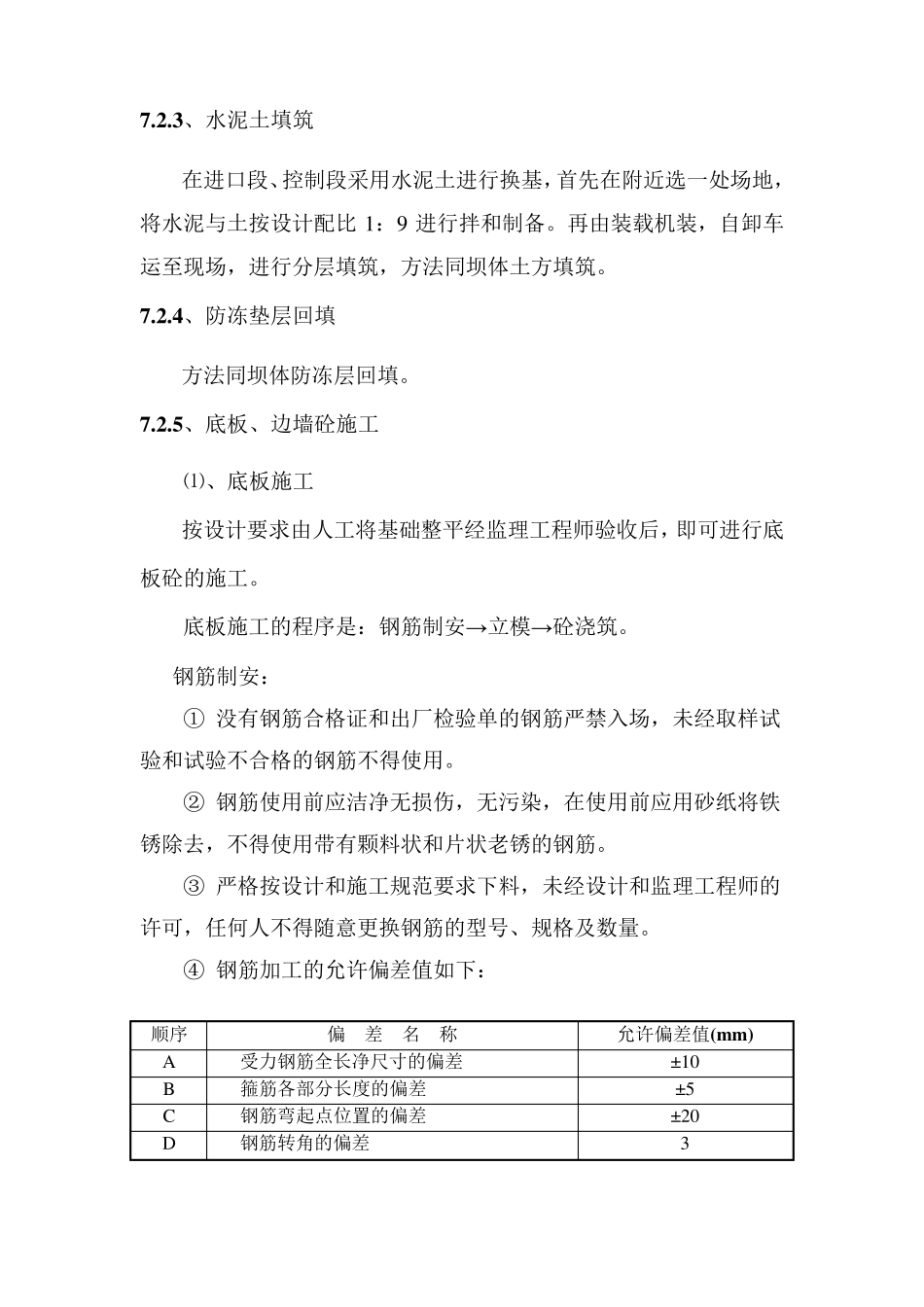

第七章、溢洪道施工 7 .1 、概况 溢洪道位于坝体西坝肩处，为开敞式下槽式非常溢洪道，原控制段采用驼峰堰，堰顶高程664.1m，钢筋砼结构。现溢洪道已不能正常泄洪，需拆除重建。本次设计采用WES 剖面实用堰进行加固，控制段堰宽8m。 ⑴、控制段及其上下游：堰顶断面，最大墙高5.5m，顶宽0.5m，底宽0.8m，C20F200 钢筋砼结构，底板基础 1.2m的深度采用水泥土进行换基，边墙采用低液限粉土进行回填。控制上游接 12.5m长铺盖，C20F200 钢筋砼结构，底厚 0.4m，基础 1.1m深度采用水泥土进行换基，边墙高度由 1.0m渐变为5.5m，顶宽0.4m，底宽0.6m。控制段下游接 14m长渐变段，0.4m厚砼结构底板，浆砌石结构边墙，底板宽度由 8m渐变为7m。底部设1m厚砂砾料防冻垫层，边墙 0.85-1m厚砂砾料防冻垫层。垫层底部铺设无纺布作反滤。伸缩缝均采用紫铜片及沥青砂浆止水。在与坝顶齐平位置设确良交通桥，板梁式结构，总宽5.5m，净宽5m。 ⑵、泄槽段：紧接渐变段，全长 440m，净宽7m，边墙高1.5m，边坡 1：1.5，衬砌采用C20F200 素砼结构，底板厚 0.4m，边墙厚 0.3m。底部回填 1m厚砂砾料防冻垫层，边坡回填 0.85-1m厚砂砾料防冻垫层，垫层底部铺设无纺布作反滤。伸缩缝每 10m设置一道，采用紫铜片及沥青砂浆止水。 ⑶、消力池段：位于泄槽段尾部，全长 10m，断面为梯形，池深0.8m，并在尾部设消能挡坎。底板为钢筋砼结构，净宽7m，厚 0.5m，标号C20F200，下部设10cm 厚C10 砼垫层。边墙壁为砼结构，边坡1：1.5，厚0.3m ，标号C20F200，最大墙高2.3m 。底部铺设1.1m 厚砂砾料防冻垫层，垫层底部铺无纺布作为反滤。消能坎高0.8m ，厚0.5m ，底部设1.5m 深的齿墙。消力池尾部两侧各设1.5m 长，0.5m厚的剌墙。下游采用0.5m 厚C20F200 细石砼浆砌石顺坡而下进行砌筑与原河道的衬砌相连。 溢洪道所有砼和浆砌石所有的水泥均采用抗硫酸盐32.5R 水泥，钢筋保护层厚度需按规范防腐蚀。 7 .2 、施工方法 施工顺序：土方开挖→土方回填→水泥土填筑→防冻垫层→底板、边墙砼施工→底板、边墙浆砌石→闸房。 7 .2 .1 、土方开挖 ⑴、进口段、控制段：利用挖掘机挖、装，自卸车运 0.5km 堆放备用。 ⑵、泄槽段、尾部消能段：直接利用挖掘机挖甩，就近堆放。 7 .2 .2 、土方回填 ⑴、进口段、控制段：利用挖掘机挖、装，自卸车倒运 0.5km 进行回填，填筑方法同坝体土方填筑。 ⑵、泄槽段、尾部消能段：直接利用开...
