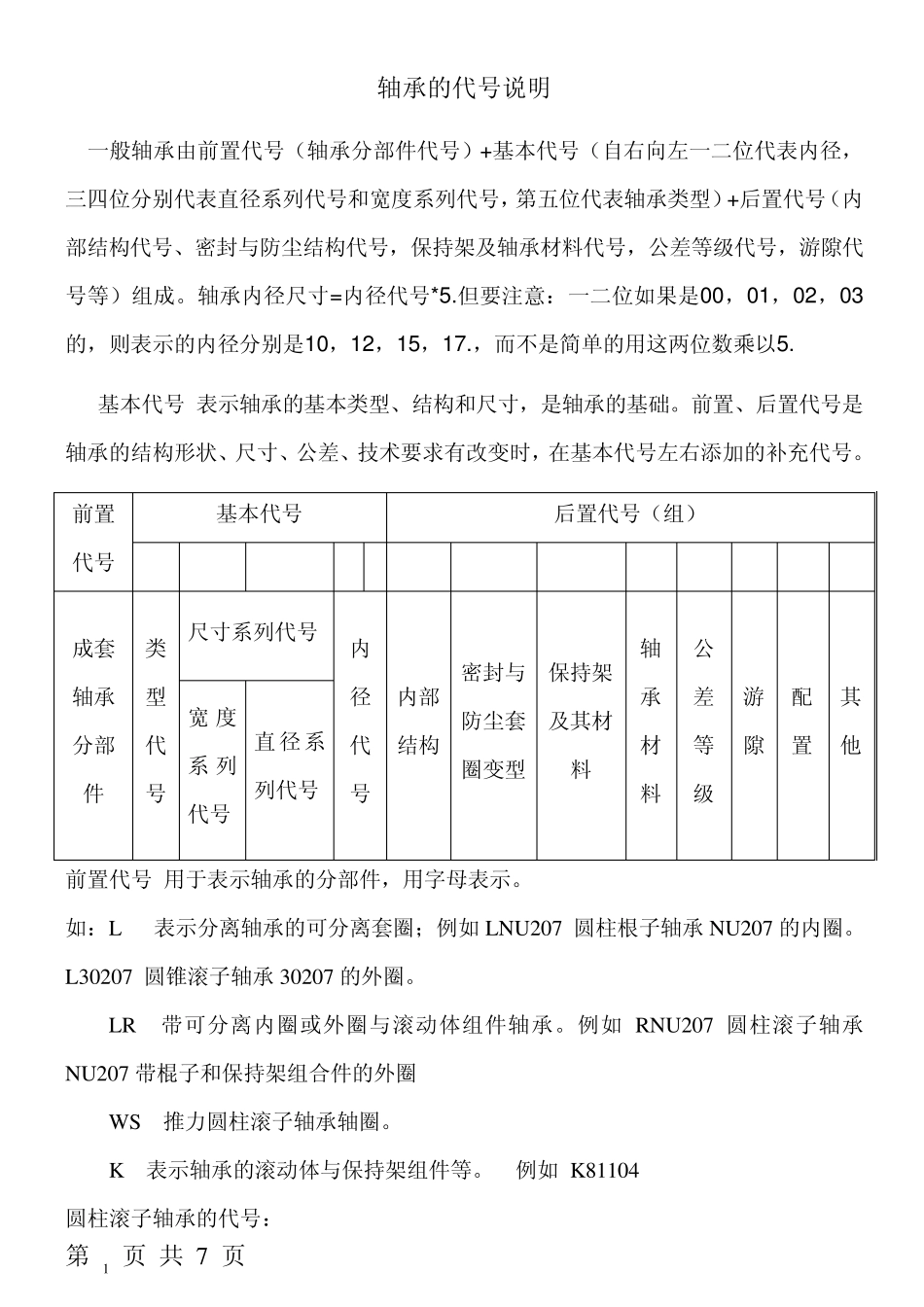

滚动轴承代号知识_第1页
1/7

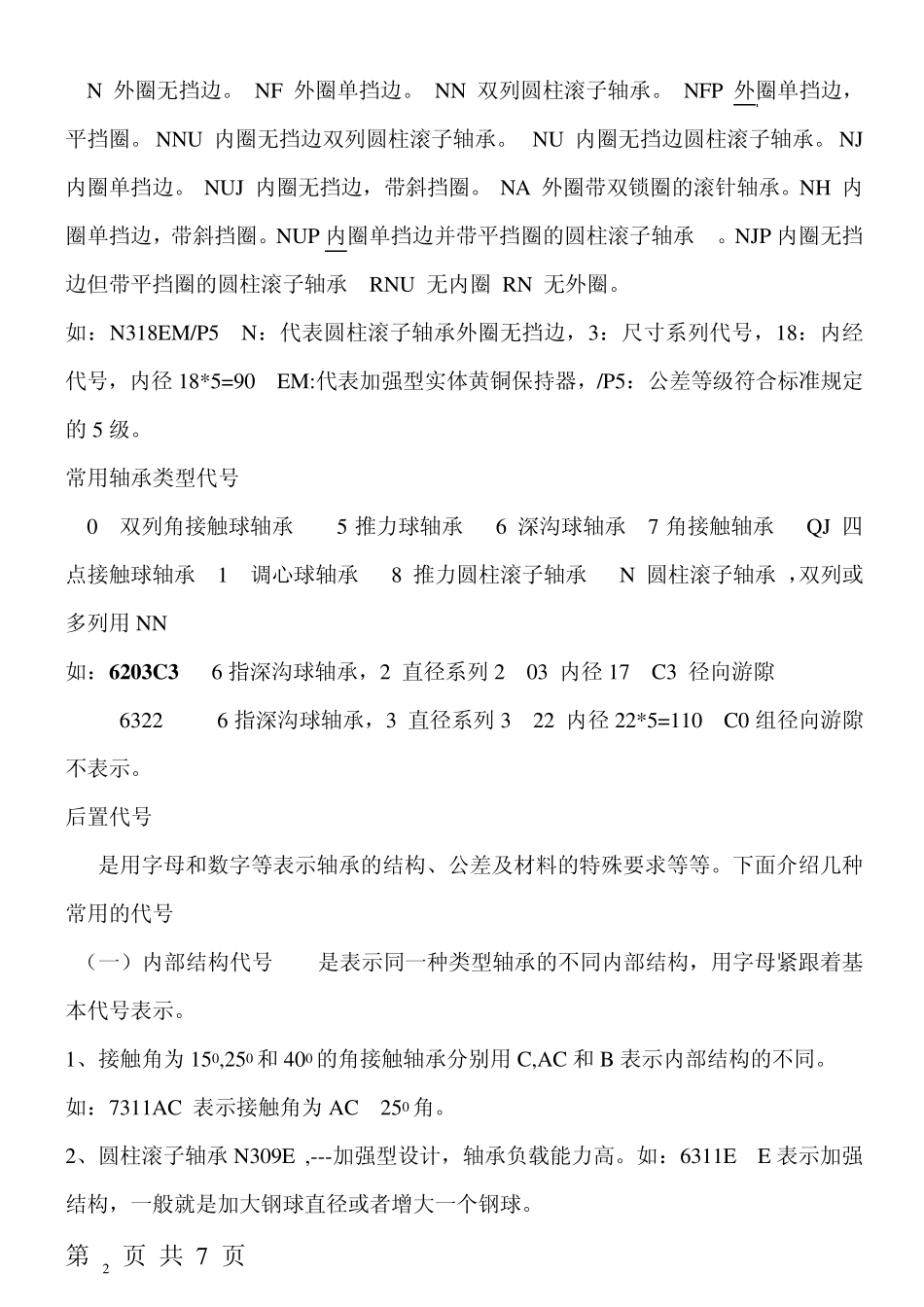

滚动轴承代号知识_第2页
2/7

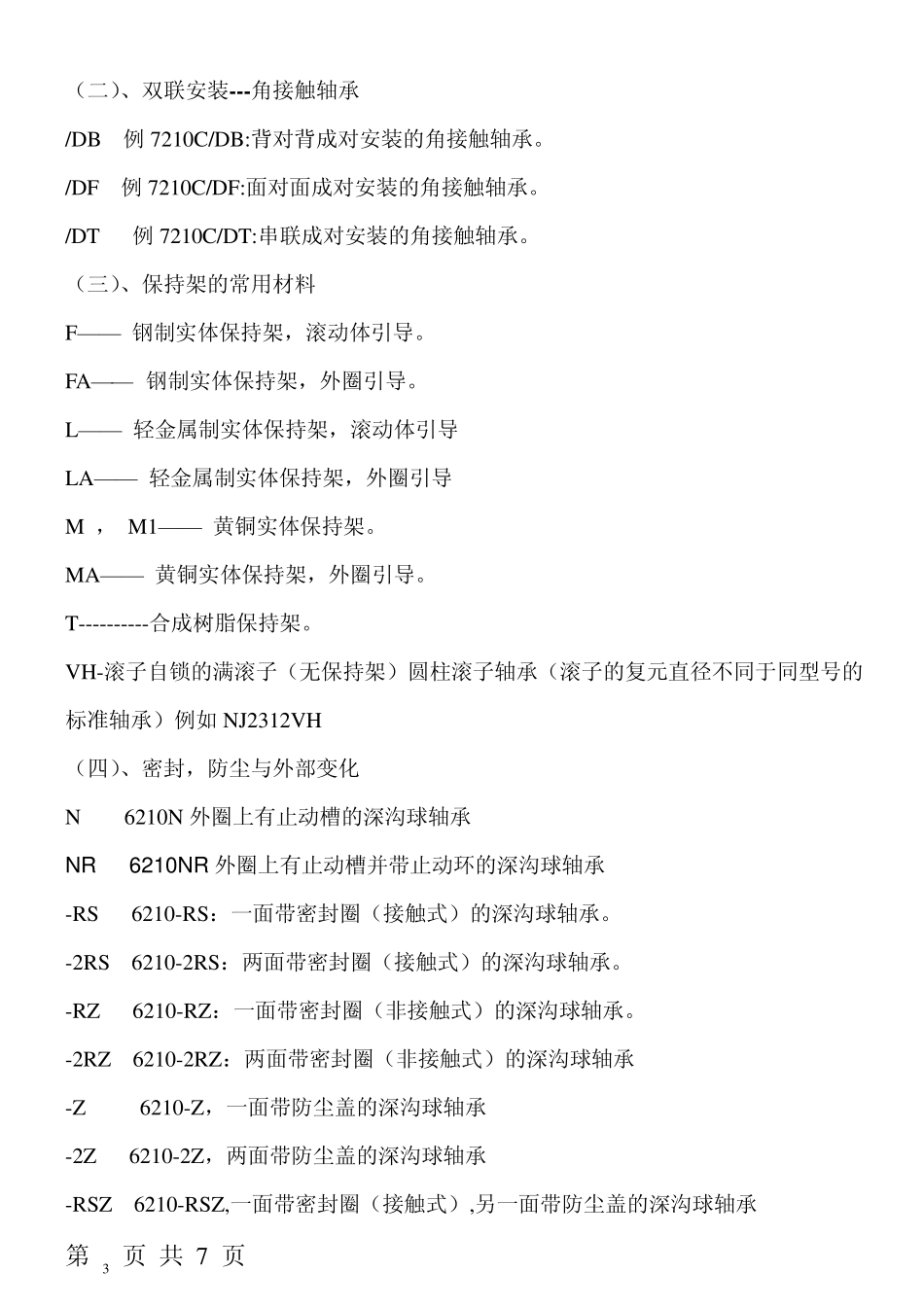

滚动轴承代号知识_第3页
3/7
第 1 页 共 7 页 轴承的代号说明 一般轴承由前置代号(轴承分部件代号)+基本代号(自右向左一二位代表内径,三四位分别代表直径系列代号和宽度系列代号,第五位代表轴承类型)+后置代号(内部结构代号、密封与防尘结构代号,保持架及轴承材料代号,公差等级代号,游隙代号等)组成。轴承内径尺寸=内径代号*5.但要注意:一二位如果是00,01,02,03的,则表示的内径分别是10,12,15,17.,而不是简单的用这两位数乘以5. 基本代号 表示轴承的基本类型、结构和尺寸,是轴承的基础。前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时,在基本代号左右添加的补充代号。 前置代号 基本代号 后置代号(组) 5 4 3 2 1 1 2 3 4 5 6 7 8 成套轴承分部件 类型代号 尺寸系列代号 内径代号 内部结构 密封与防尘套圈变型 保持架及其材料 轴承材料 公差等级 游隙 配置 其他 宽度系列代号 直径系列代号 前置代号 用于表示轴承的分部件,用字母表示。 如:L 表示分离轴承的可分离套圈;例如 LNU207 圆柱根子轴承NU207 的内圈。 L30207 圆锥滚子轴承30207 的外圈。 LR 带可分离内圈或外圈与滚动体组件轴承。例如 RNU207 圆柱滚子轴承NU207 带棍子和保持架组合件的外圈 W S 推力圆柱滚子轴承轴圈。 K 表示轴承的滚动体与保持架组件等。 例如 K81104 圆柱滚子轴承的代号: 第 2 页 共 7 页 N 外圈无挡边。 NF 外圈单挡边。 NN 双列圆柱滚子轴承。 NFP 外圈单挡边,平挡圈。 NNU 内圈无挡边双列圆柱滚子轴承。 NU 内圈无挡边圆柱滚子轴承。 NJ 内圈单挡边。 NUJ 内圈无挡边,带斜挡圈。 NA 外圈带双锁圈的滚针轴承。NH 内圈单挡边,带斜挡圈。NUP 内圈单挡边并带平挡圈的圆柱滚子轴承 。NJP 内圈无挡边但带平挡圈的圆柱滚子轴承 RNU 无内圈 RN 无外圈。 如:N318EM/P5 N:代表圆柱滚子轴承外圈无挡边,3:尺寸系列代号,18:内经代号,内径18*5=90 EM:代表加强型实体黄铜保持器,/P5:公差等级符合标准规定的5 级。 常用轴承类型代号 0 双列角接触球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 QJ 四点接触球轴承 1 调心球轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 ,双列或多列用NN 如:6203C 3 6 指深沟球轴承,2 直径系列2 03 内径17 C3 径向游隙 6322 6 指深沟球轴承,3 直径系列3 22 内径22*5=110 C0 组...
