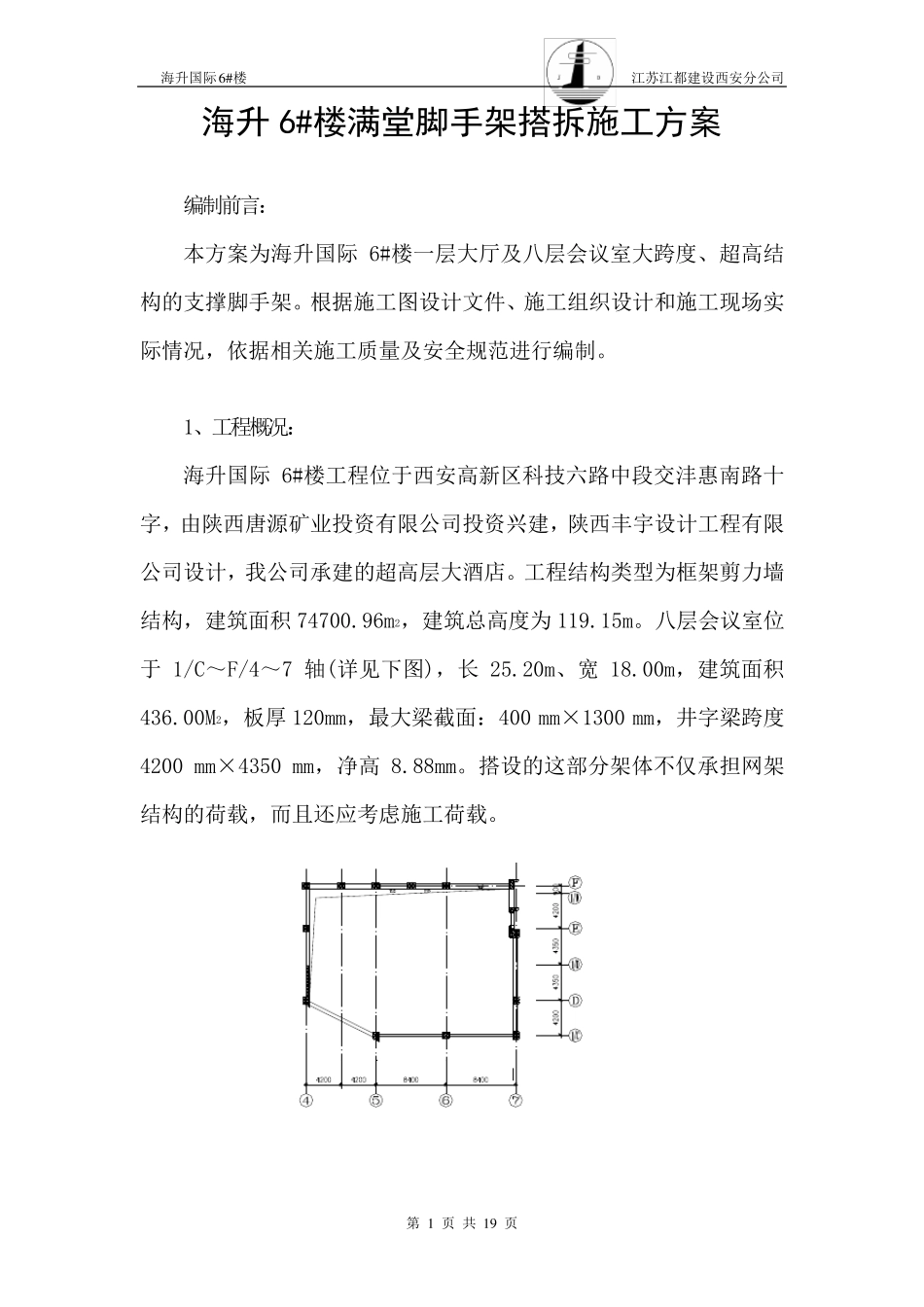

海 升 国 际 6 # 楼 江 苏 江 都 建 设 西 安 分 公 司 第 1 页 共 1 9 页 海升 6#楼满堂脚手架搭拆施工方案 编 制 前 言 : 本 方 案 为 海 升 国 际6#楼 一 层 大 厅 及 八 层 会 议 室 大 跨 度 、 超 高 结构 的 支 撑 脚 手 架 。 根 据 施 工 图 设 计 文 件 、 施 工 组 织 设 计 和 施 工 现 场 实际 情 况 , 依 据 相 关 施 工 质 量 及 安 全 规 范 进 行 编 制 。 1、 工 程 概 况 : 海 升 国 际6#楼 工 程 位 于 西 安 高 新 区 科 技 六 路 中 段 交 沣 惠 南 路 十字 , 由 陕 西 唐 源 矿 业 投 资 有 限 公 司 投 资 兴 建 , 陕 西 丰 宇 设 计 工 程 有 限公 司 设 计 , 我 公 司 承 建 的 超 高 层 大 酒 店 。 工 程 结 构 类 型 为 框 架 剪 力 墙结 构 , 建 筑 面 积 74700.96m2, 建 筑 总 高 度 为 119.15m。 八 层 会 议 室 位于1/C~ F/4~ 7 轴 (详 见 下 图 ), 长25.20m、 宽18.00m, 建 筑 面 积436.00M2, 板厚120mm, 最大 梁截面 : 400 mm×1300 mm, 井字 梁跨 度4200 mm×4350 mm, 净高8.88mm。 搭设 的 这部分 架 体不仅承 担网架结 构 的 荷载, 而且还应考虑施 工 荷载。 海升国际6 # 楼 江苏江都建设西安分公司 第 2 页 共 1 9 页 1.1 本工程满堂架搭设方案总体指导思想为: 1.1.1 满足结构施工的要求; 1.1.2 确保架体稳定、承载可靠、使用搭设方便安全; 1.1.3 利用现有φ48 ㎜×3.5 ㎜焊接钢管作为主要构件,节约工程成本; 1.1.4 搭设和拆除方便。 1.2 架体材料、制作及安装的要求: 1) 所用材料的规格和质量必须符合要求; 2) 脚手架的构造必须符合有关规定; 3) 严格控制作业面上的施工荷载; 4) 脚手架应有可靠的地基或支撑物,以免产生不均匀或过大的下沉; 5) 加强对施工人员及施工管理人员的技术培训,以保证质量、安全要求得以切实实施。 1.3 方案制定: 针对本工程的实际情况,以及为加快工程的施工进度,本工程全部采用满堂扣件式钢管脚手架。 脚手架搭设上口标高为结构板底标高,满足结构施工的目的。 2、编制依据 2.1、《建筑施工安全检查准》 JGJ 59-99 2.2、《...
