潜污泵叶轮动平衡工艺VIP免费

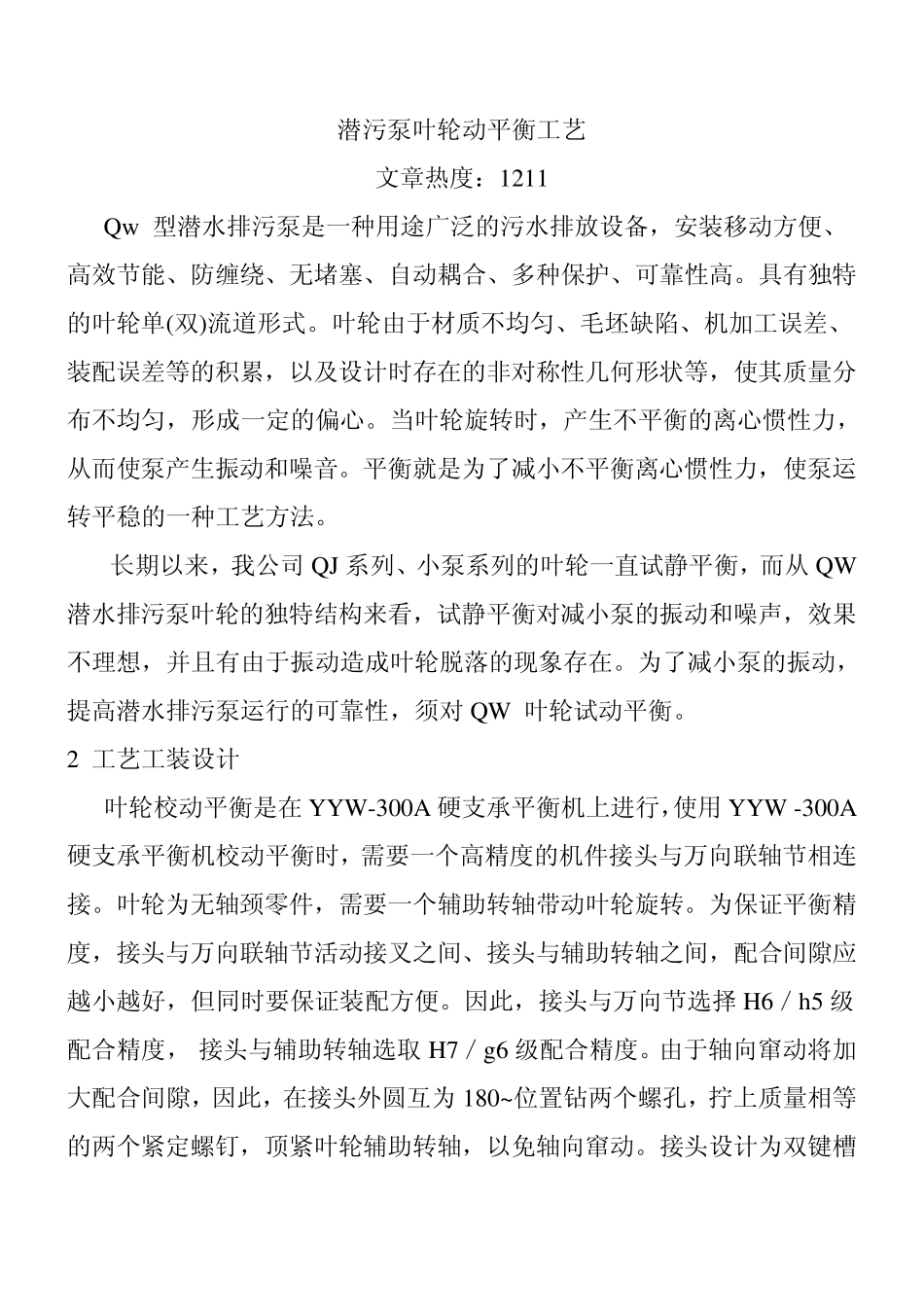

潜污泵叶轮动平衡工艺_第1页
1/6

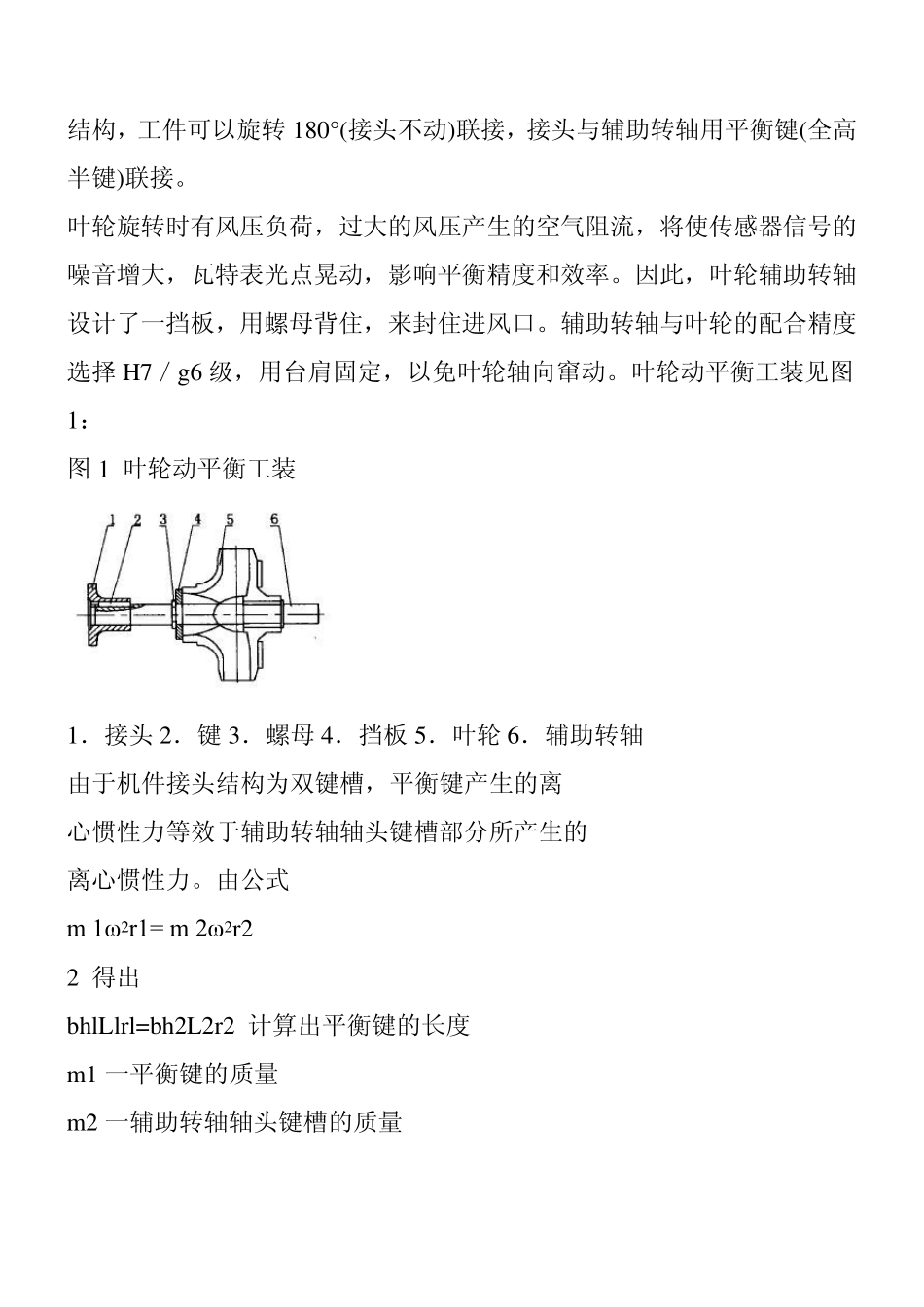

潜污泵叶轮动平衡工艺_第2页
2/6

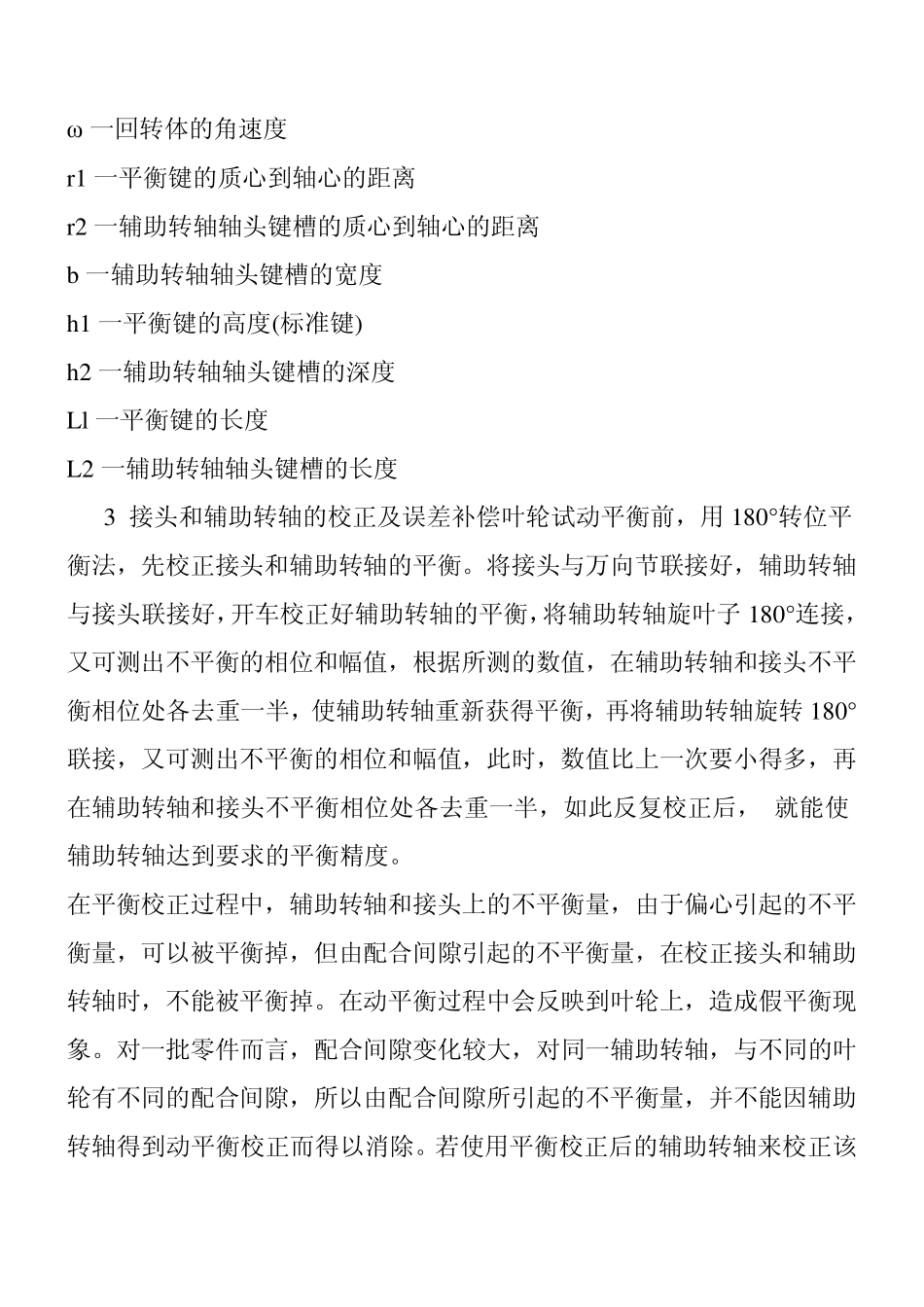

潜污泵叶轮动平衡工艺_第3页
3/6
潜污泵叶轮动平衡工艺 文章热度:1211 Qw 型潜水排污泵是一种用途广泛的污水排放设备,安装移动方便、高效节能、防缠绕、无堵塞、自动耦合、多种保护、可靠性高。具有独特的叶轮单(双)流道形式。叶轮由于材质不均匀、毛坯缺陷、机加工误差、装配误差等的积累,以及设计时存在的非对称性几何形状等,使其质量分布不均匀,形成一定的偏心。当叶轮旋转时,产生不平衡的离心惯性力,从而使泵产生振动和噪音。平衡就是为了减小不平衡离心惯性力,使泵运转平稳的一种工艺方法。 长期以来,我公司 QJ 系列、小泵系列的叶轮一直试静平衡,而从 QW 潜水排污泵叶轮的独特结构来看,试静平衡对减小泵的振动和噪声,效果不理想,并且有由于振动造成叶轮脱落的现象存在。为了减小泵的振动,提高潜水排污泵运行的可靠性,须对 QW 叶轮试动平衡。 2 工艺工装设计 叶轮校动平衡是在 YYW-300A 硬支承平衡机上进行,使用YYW -300A硬支承平衡机校动平衡时,需要一个高精度的机件接头与万向联轴节相连接。叶轮为无轴颈零件,需要一个辅助转轴带动叶轮旋转。为保证平衡精度,接头与万向联轴节活动接叉之间、接头与辅助转轴之间,配合间隙应越小越好,但同时要保证装配方便。因此,接头与万向节选择 H6/h5 级配合精度, 接头与辅助转轴选取 H7/g6 级配合精度。由于轴向窜动将加大配合间隙,因此,在接头外圆互为 180~位置钻两个螺孔,拧上质量相等的两个紧定螺钉,顶紧叶轮辅助转轴,以免轴向窜动。接头设计为双键槽结构,工件可以旋转180°(接头不动)联接,接头与辅助转轴用平衡键(全高半键)联接。 叶轮旋转时有风压负荷,过大的风压产生的空气阻流,将使传感器信号的噪音增大,瓦特表光点晃动,影响平衡精度和效率。因此,叶轮辅助转轴设计了一挡板,用螺母背住,来封住进风口。辅助转轴与叶轮的配合精度选择 H7/g6 级,用台肩固定,以免叶轮轴向窜动。叶轮动平衡工装见图1: 图 1 叶轮动平衡工装 1.接头2.键3.螺母 4.挡板 5.叶轮 6.辅助转轴 由于机件接头结构为双键槽,平衡键产生的离 心惯性力等效于辅助转轴轴头键槽部分所产生的 离心惯性力。由公式 m 1ω 2r1= m 2ω 2r2 2 得出 bhlLlrl=bh2L2r2 计算出平衡键的长度 m1 一平衡键的质量 m2 一辅助转轴轴头键槽的质量 ω 一回转体的角速度 r1 一平衡键的质心到轴心的距离 r2 一辅助转轴轴头键槽的质心到轴心的距离 b 一辅助转轴轴头键槽的宽度 h...
