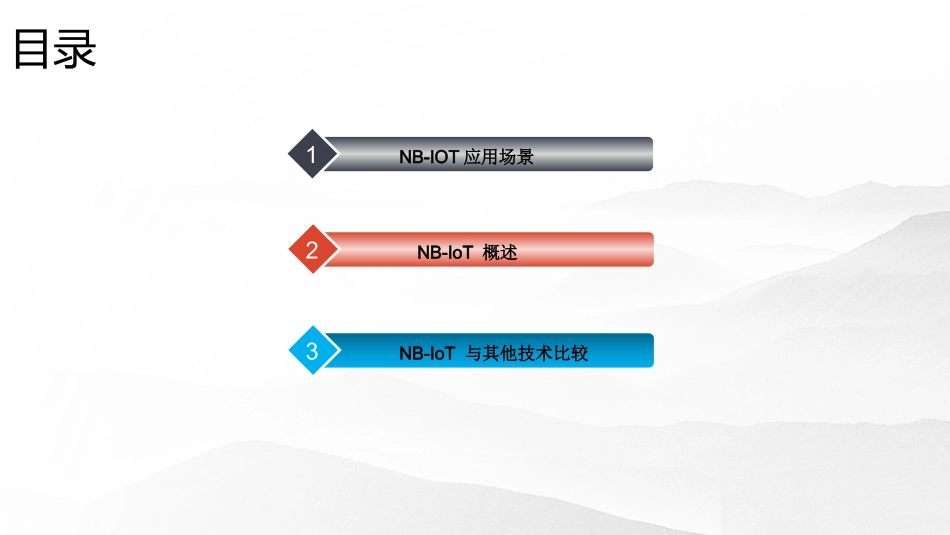

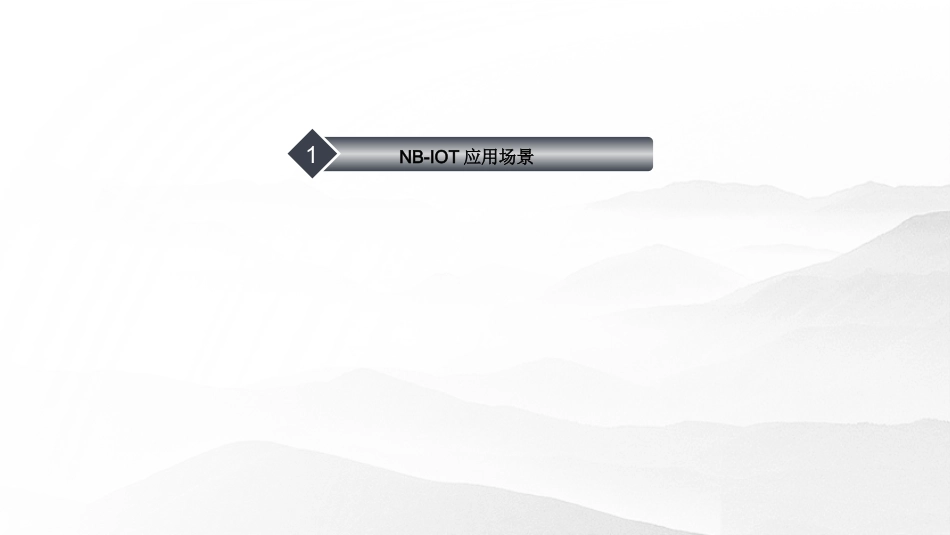

NB-IOT技术介绍及应用制作：睿利而行制作时间：2020年06月10日目录NB-IOT应用场景1NB-IoT概述2NB-IoT与其他技术比较3NB-IOT应用场景1智能的表智能的车智能的家业务驱动国家战略推动智能的工业……全球物联网连接数物联网(InternetofThings)生态环境成熟工业互联网工业4.0成本下降•过去的20年每百万晶体管成本的成本下降2700倍•网络每Gbps成本下降52倍•存储成本下降13950倍能力提高•移动网络向万物互联演进•智能终端、传感设备芯片日趋普及，CPU0.8微米->12纳米•云计算、大数据成熟商用转型跨界•软银收购ARM中国制造2025互联网+3物联网典型体系架构应用层：提供丰富的基于物联网的应用，是物联网发展的根本目标网络层：广泛覆盖的通信网络是实现物联网的基础设施感知层：实现物联网全面的感知的核心能力标准类型LPWA技术网络定位国际标准NB-IoT广域物联网技术低成本、电信级、安全可靠国际标准LTEeMTC广域物联网技术相对低成本、电信级、安全可靠私有标准LoRa广域物联网技术独立建网、非授权频段、干扰不可控、可靠性差私有标准Sigfox广域物联网技术Sigfox与运营商合作建网、非授权频段物联网接入技术物联网连接技术中，短距技术仍占主导地位运营商擅长的广域连接市场(蜂窝和LPWA)只占20%左右NB-IoT作为一种低功率广覆盖(LPWA)技术，优化覆盖、成本、功耗，提升运营商在海量LPWA连接市场的竞争力覆盖速率WIFI（短距高速）BluetoothZigBeeZ-Wave（短距低速）3G/4G（长距高速）2GLPWA（长距低速）预计到2025年物联网连接数250亿来源于:machinaresearchNB-IoT和LoRa均为低功率广覆盖技术IoE•长距离超低成本•Weightles高可靠超低功耗•OnRamp高速率蜂窝物联网无线接入技术2G/3G/4GM2M/MTC基于人人通信设计高速率、无缝移动性高成本、高功耗4.5GIoT更多物的连接广覆盖、低成本、低功耗、低速率5G全连接•Sigfox•LoRa超大连接•HaLow超低时延s全球物联网布局已快速展开未来每个物联网联接贡献的年收入将为27.8美元，是移动用户的1/410年内，物联网终端数量将达到移动通信用户的10倍以上。中国物联网也将同步快速发展。2011年2012年2013年2014年2015年……2020年1.11.51.92.43.25000.10.30.50.71.1100全球&中国M2M连接数全球Exponential(全球)中国•国际物联网产业生态布局已全面展开•物联网应用呈突破趋势未来十年物联网终端数量预计在百亿量级•物联网标准化持续推进各类无线连接技术标准不断演进：WiFi、ZigBee、Sigfox、V2X、NB-IoT……人与人的通信数量接近饱和传统2\3\4G网络并不满足物联网设备大连接、低功耗、低成本的要求。物联网：拥有巨大的潜力商业蓝海物联需求存在电信行业值得期待的新业务来源数据来自：CAICT单位：亿NB-IoT是发展物联网的一个新契机当前物联网发展的痛点•终端功耗过高•无法支持海量终端•典型场景网络覆盖不足，如：无线抄表•终端成本过高当前物联网碎片化现状•技术碎片化：操作系统和网络标准多样局域物联网：Wifi、ZigBee、Bluetooth，……广域物联网：Sigfox，LoRa，MTC/eMTC/NB-IoT，……•应用碎片化：需求多样化、垂直行业管理、终端形态与分布差异化•产业碎片化：芯片、设备、网络、运营4.5GNB-IoTNB-IoT聚焦于低功耗广覆盖物联网市场，具有覆盖广、连接多、速率低、成本低、功耗少、架构优等特点，或许会成为终结碎片化、统一物联网产业的一个契机。全球40亿个运营商2.3亿个小于6%运营商在全球物联网市场占比小，亟待突破！占比典型应用场景智能抄表（水、电、天然气）特点：终端位置固定，上行延时不敏感的小数据包业务类似场景：油井数据采集（秒级上报，最大包约3000bit）、环境检测火灾自动报警特点：终端位置固定，上行延时敏感的小数据包业务类似场景：燃气泄漏报警、电梯故障报警、老人急救定位追踪特点：移动终端的上行小数据量业务+GPS定位类似场景：老人/幼儿实时定位、宠物追踪、物流追踪（<120km/h）NB-IoTÓ¦Óó¡¾°ÁбíNB-IoT概述2NB-IOT关键需求及性能指标大连接，接入能力增强低功耗、低成本设计覆盖能力增强大低强室外大覆盖，室内穿透能力提升比现有GPRS网...
