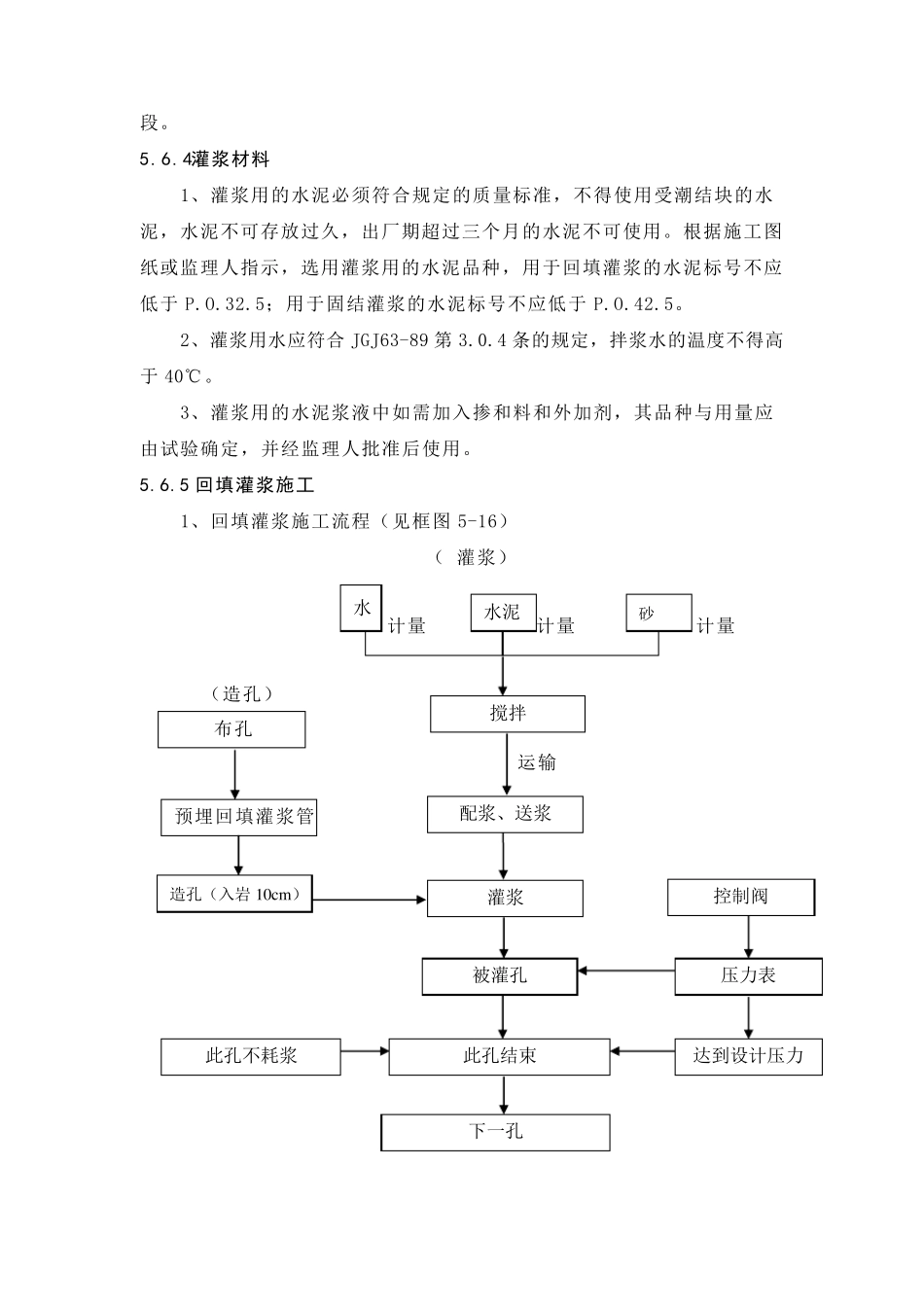

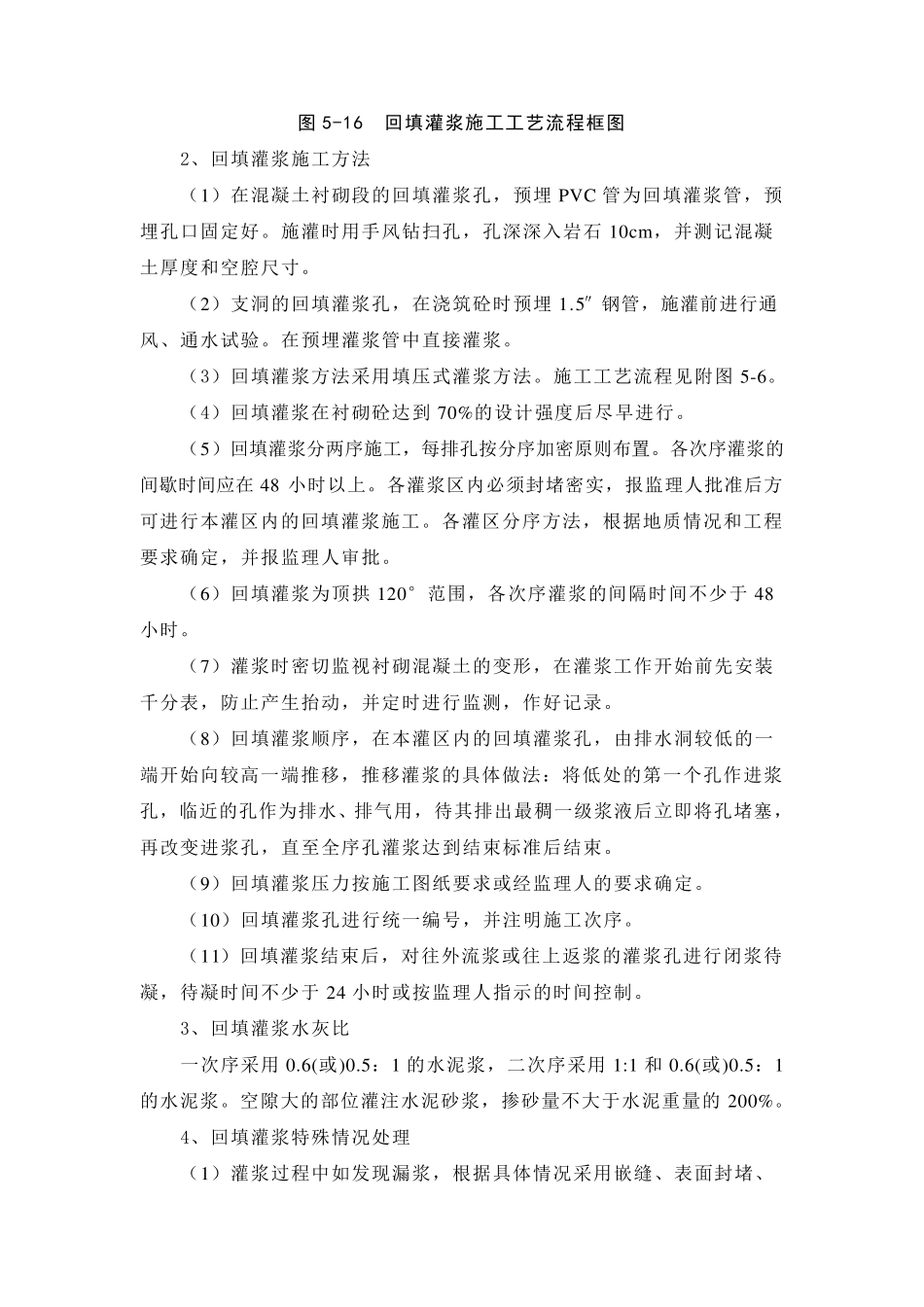

一、钻孔和灌浆施工 1.1 概述 钻孔灌浆施工主要包括： 1、钻孔：灌浆孔、检查孔和排水孔等的钻孔，以及钻孔和灌浆所需进行的钻取岩芯、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。 2、灌浆：包括固结灌浆、回填灌浆、高压旋喷灌浆。 主要工程量如下表1-1： 表 1-1 钻灌主要工程量 项 目 单位 工程量 备注 固结灌浆 m 3550 排水孔（φ=50mm，L=1m） m 2240 回填灌浆 m2 3000 支洞封堵段回填灌浆 m2 80 高压旋喷灌浆 m2 3526 1.2 施工原则 1、根据本工程灌浆施工的特点，依据设计图纸及技术要求，以及《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)等有关规范及监理人指令进行施工。 2、回填灌浆为排水洞顶拱范围内施灌,在排水洞最大超挖处预埋二根灌浆管(一根为进浆管,另一根为排气排水排稀浆管),然后扫孔入岩10cm填压式灌浆方法施工。 3、固结灌浆施工孔深大于 5m 的采用分段灌浆，不超过5m 的全孔一次灌浆，排间分序，排内加密，下灌浆膨胀栓塞的灌浆方法施工。 4、精心组织施工，严格工艺，文明生产，确保工程质量和安全。 5、施工人员经培训后持证上岗 。 5.6.3 制浆站布置 拟 采用就 近 在灌浆工作面 设简 易 移 动 制 浆站 制 浆系 统 供 浆。排水洞灌浆滞 后混 凝 土 浇 筑进行，制 浆系 统 与 灌浆机 组用对 讲 机 等作为信 号 联 系 手段。 5.6.4灌浆材料 1、灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水泥，水泥不可存放过久，出厂期超过三个月的水泥不可使用。根据施工图纸或监理人指示，选用灌浆用的水泥品种，用于回填灌浆的水泥标号不应低于P.O.32.5；用于固结灌浆的水泥标号不应低于P.O.42.5。 2、灌浆用水应符合JGJ63-89 第3.0.4 条的规定，拌浆水的温度不得高于40℃。 3、灌浆用的水泥浆液中如需加入掺和料和外加剂，其品种与用量应由试验确定，并经监理人批准后使用。 5.6.5 回填灌浆施工 1、回填灌浆施工流程（见框图5-16） （ 灌浆） 计量 计量 计量 （造孔） 运输 布孔 预埋回填灌浆管 造孔（入岩 10cm ） 水 水泥 砂 搅拌 配浆、送浆 灌浆 控制阀 压力表 被灌孔 此孔结束 下一孔 达到设计压力 此孔不耗浆 图5-16 回填灌浆施工工艺流程框图 2、 回 填 灌 浆 施 工 方 法 （ 1） 在 混 凝 土 衬 砌 段 的 回 填 灌 浆 孔 ， 预 埋PVC 管 为 回...
