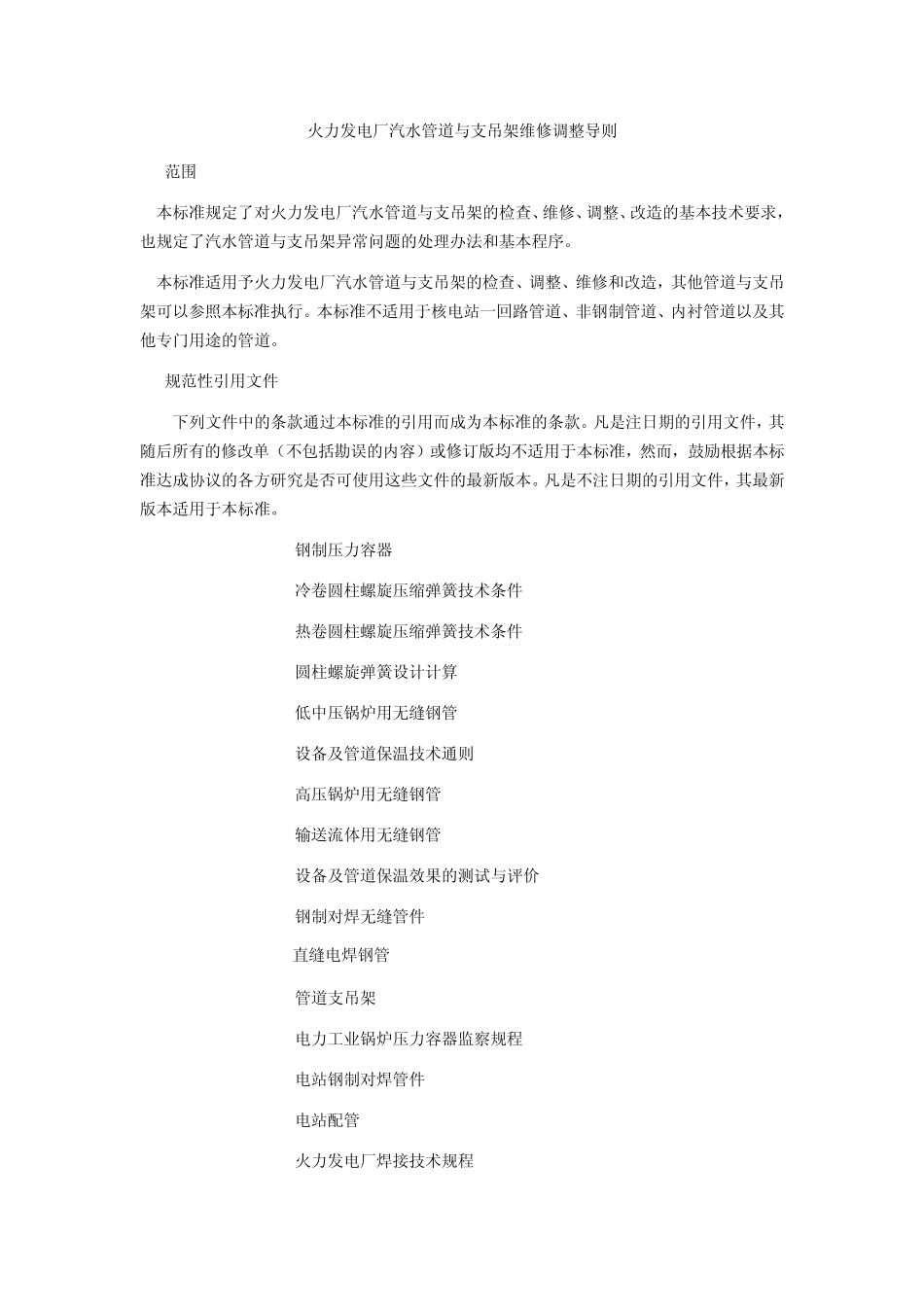

火力发电厂汽水管道与支吊架维修调整导则 1 范围 本标准规定了对火力发电厂汽水管道与支吊架的检查、维修、调整、改造的基本技术要求,也规定了汽水管道与支吊架异常问题的处理办法和基本程序。 本标准适用予火力发电厂汽水管道与支吊架的检查、调整、维修和改造,其他管道与支吊架可以参照本标准执行。本标准不适用于核电站一回路管道、非钢制管道、内衬管道以及其他专门用途的管道。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB 150 钢制压力容器 GB/T 1239.2 冷卷圆柱螺旋压缩弹簧技术条件 GB/T 1239.4 热卷圆柱螺旋压缩弹簧技术条件 GB/T 1239.6 圆柱螺旋弹簧设计计算 GB 3087 低中压锅炉用无缝钢管 GB/T 4272 设备及管道保温技术通则 GB 5310 高压锅炉用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB/T 8174 设备及管道保温效果的测试与评价 GB/T 12459 钢制对焊无缝管件 GB/T 13793 直缝电焊钢管 GB/T 17116 管道支吊架 DL/T 612 电力工业锅炉压力容器监察规程 DL/T 695 电站钢制对焊管件 DL/T 850 电站配管 DL/T 869 火力发电厂焊接技术规程 DL/T 5031 电力建设施工及验收技术规范(管道篇) Dl/T 5054 火力发电厂汽水管道设计技术规定 DI/T 5072 火力发电厂保温油漆设计规程 JB/T 3595 电站阀门一般要求 JB/T 4704 非金属软垫片 JB/T 4705 缠绕垫片 JB/T 4706 金属包垫片 3管道系统 3.1一般规定 3.1.1 按 DL/T 5054的要求,对设计己选定的管子和附件的材料进行核对,如果进行换管改造,应确定材质是否符合如下要求: a) 应按 GB 5310的规定,选用中温中压及以上参数的较重要管道。 b) 应按 GB 3087的规定,选用低中压参数的锅炉钢管。 c) 当选用压力小于 1.6MPa及以下的管道时,可以采用焊接钢管,并符合 GB/T 13793的要求,普通输送流体应符合 GB/T 8163的规定。其他类别的管子不应使用在电厂汽水管道上。 d) 当采用国外生产的管道时,应按照生产国相关的标准执行,或按制造单位制造时所执行的标准,但技术性能不应低于我国标准的规定。 e) 在检查和维修时,应详细核对管子类别。如...
