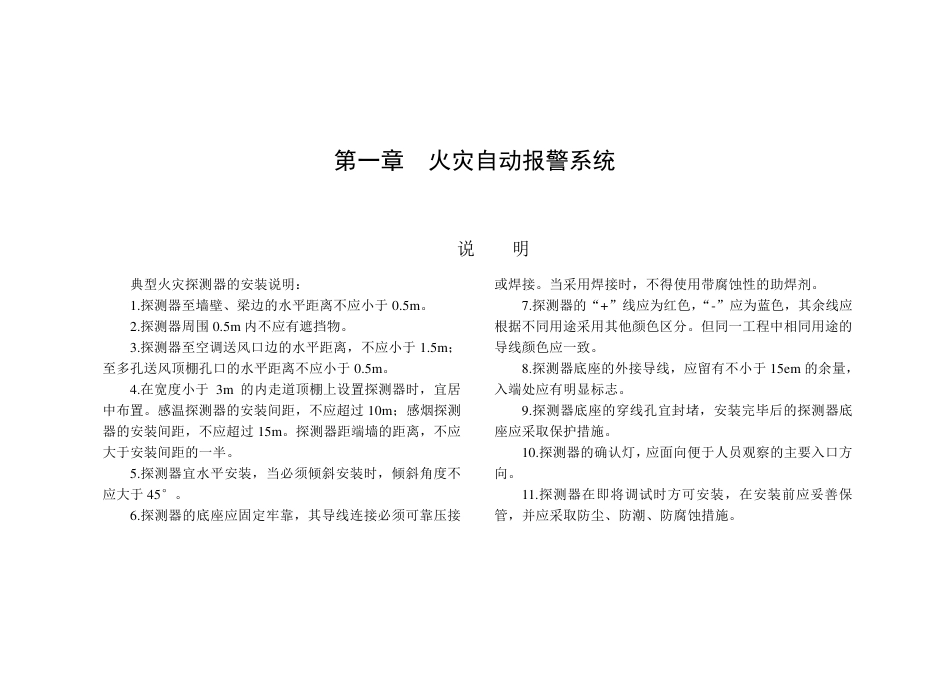

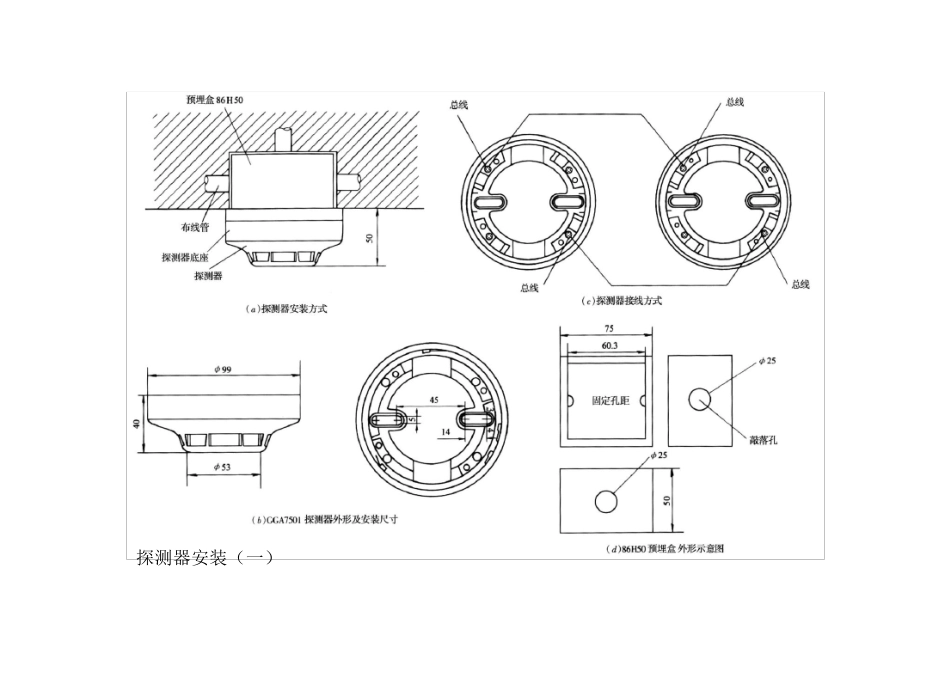

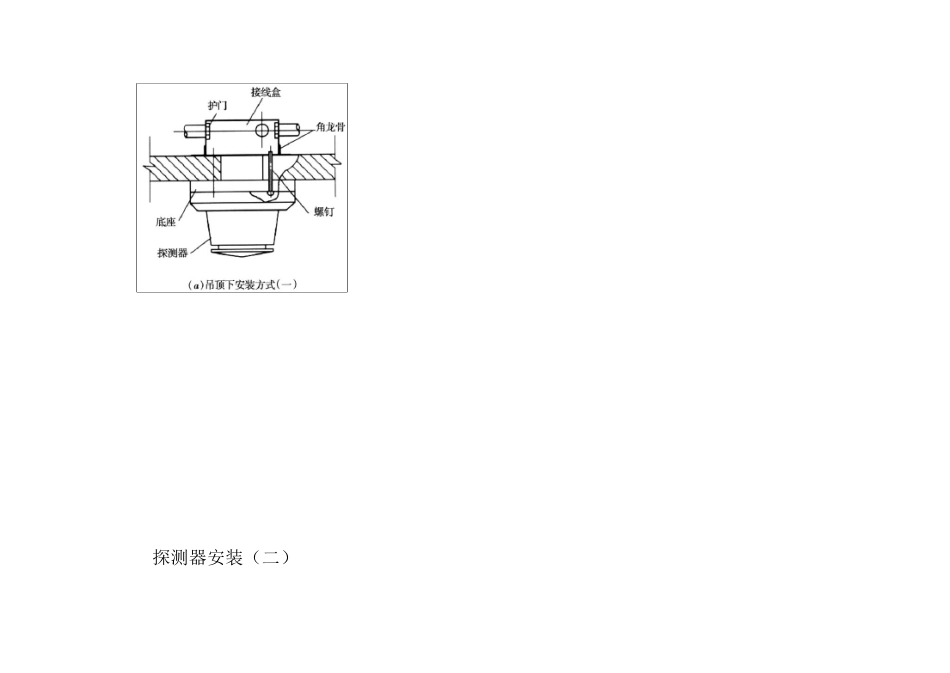

第一章 火灾自动报警系统 说 明 典型火灾探测器的安装说明： 1.探测器至墙壁、梁边的水平距离不应小于0.5m 。 2.探测器周围0.5m 内不应有遮挡物。 3.探测器至空调送风口边的水平距离，不应小于1.5m ；至多孔送风顶棚孔口的水平距离不应小于0.5m 。 4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m ；感烟探测器的安装间距，不应超过15m 。探测器距端墙的距离，不应大于安装间距的一半。 5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。 6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。 7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。但同一工程中相同用途的导线颜色应一致。 8.探测器底座的外接导线，应留有不小于15em 的余量，入端处应有明显标志。 9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。 10.探测器的确认灯，应面向便于人员观察的主要入口方向。 11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。 探测器安装（一） 探测器安装（二） 探测器安装（三） 安 装 说 明 探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。 安 装 说 明 1.布线要求 （1）信号线Zl、Z2 可选用截面≥1.0m m 2 的 RVS 型双绞铜芯线，DC24V 电源线D1、D2 应选用截面积≥2.5m m 2 的 BV 线。 （2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。探测报警器的安装高度根据介质（密度大小）的不同来确定，对于轻于空气的气体（城市人工煤气、天然气），可安装在距房顶 110m m的墙壁上，比空气重的气体（如液化石油气），安装高度为距地面l00m m 。探测报警器安装位置与燃气没备的水平距离应在 4m 以内。 2.线型火灾探测器和可燃气体探测器与有特殊安装要求的探测器，应符合现行有关国家标准的规定。 Z1、Z2:与火灾报警控制器无极性信号两总线连接的端子； Kl、K2：AC220V、5A 常开输出控制触点端子； V1、V2：有源 DC5V 脉冲输出控制触点端子； A1（D1）、A2（D2）：电源端子，联网使用接 DC24V 电源，独立使用接 AC220V。...
