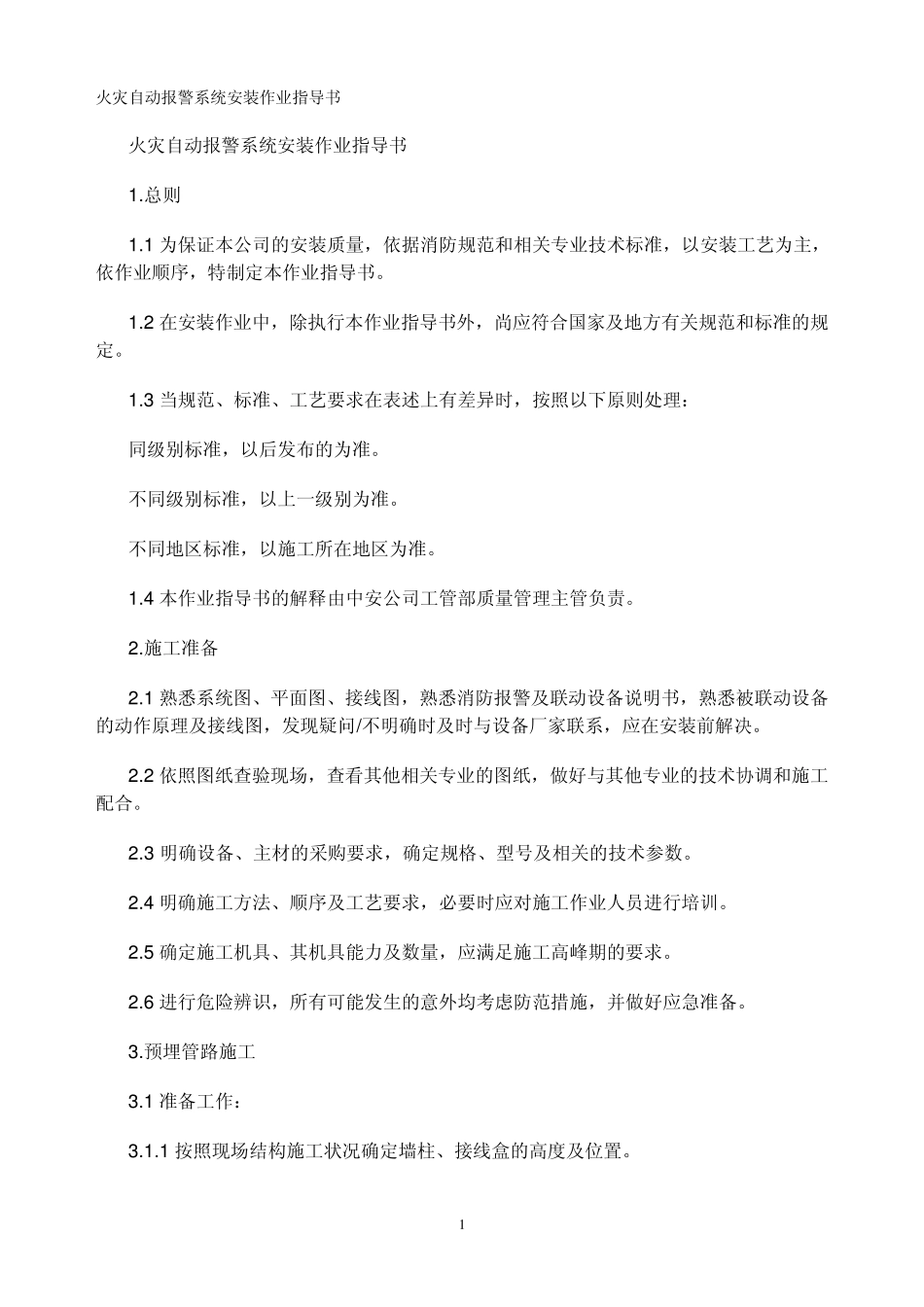

1 火灾自动报警系统安装作业指导书 火灾自动报警系统安装作业指导书 1 .总则 1 .1 为保证本公司的安装质量，依据消防规范和相关专业技术标准，以安装工艺为主，依作业顺序，特制定本作业指导书。 1 .2 在安装作业中，除执行本作业指导书外，尚应符合国家及地方有关规范和标准的规定。 1 .3 当规范、标准、工艺要求在表述上有差异时，按照以下原则处理： 同级别标准，以后发布的为准。 不同级别标准，以上一级别为准。 不同地区标准，以施工所在地区为准。 1 .4 本作业指导书的解释由中安公司工管部质量管理主管负责。 2 .施工准备 2 .1 熟悉系统图、平面图、接线图，熟悉消防报警及联动设备说明书，熟悉被联动设备的动作原理及接线图，发现疑问/不明确时及时与设备厂家联系，应在安装前解决。 2 .2 依照图纸查验现场，查看其他相关专业的图纸，做好与其他专业的技术协调和施工配合。 2 .3 明确设备、主材的采购要求，确定规格、型号及相关的技术参数。 2 .4 明确施工方法、顺序及工艺要求，必要时应对施工作业人员进行培训。 2 .5 确定施工机具、其机具能力及数量，应满足施工高峰期的要求。 2 .6 进行危险辨识，所有可能发生的意外均考虑防范措施，并做好应急准备。 3 .预埋管路施工 3 .1 准备工作： 3 .1 .1 按照现场结构施工状况确定墙柱、接线盒的高度及位置。 2 3.1.2 按照钢筋绑扎现状确定接线盒厚度及固定方法。 3.1.3 确定标记形式及漆色，应与其他专业标记相区别。 3.2 包盒：接线盒及管口要填充严实，保证不透浆、易清盒，严禁使用报纸、水泥袋作为填充物。 3.3 按图纸在模板上标识，要求全、准、明。 全：不丢盒，不漏管（含中间接线盒） 准：位置准确 明：明显易识，与其他专业不混淆 3.4 管路铺设应沿最近路线进行，斜管入盒时应加弯，入盒时垂直于盒壁以保证入口处严实不漏浆。 3.5 盒子固定应牢固，盒口要贴近模板，宜用铁钉固定在模板上。 3.6 管道入盒要接牢，插接到位，紧固螺钉要紧至上帽紧掉。管路应与钢筋绑扎牢固。 3.7 两盒之间的管道宜向上弓起，以便于排水。 3.8 管路弯曲半径应≥ 10 倍管径。应使用专用工具弯制，弯扁度≤ 1/10 管径。注意管道焊缝，应旁弯，避免拐弯处开裂。 3.7 管路较长时，中间应加接线盒，不大于下述距离： 无弯时 30m 1 个弯时 20m 2 个弯时 15m 3 个弯时 8m 3.8 引下、引出模板时，开孔钻头应与管外...
