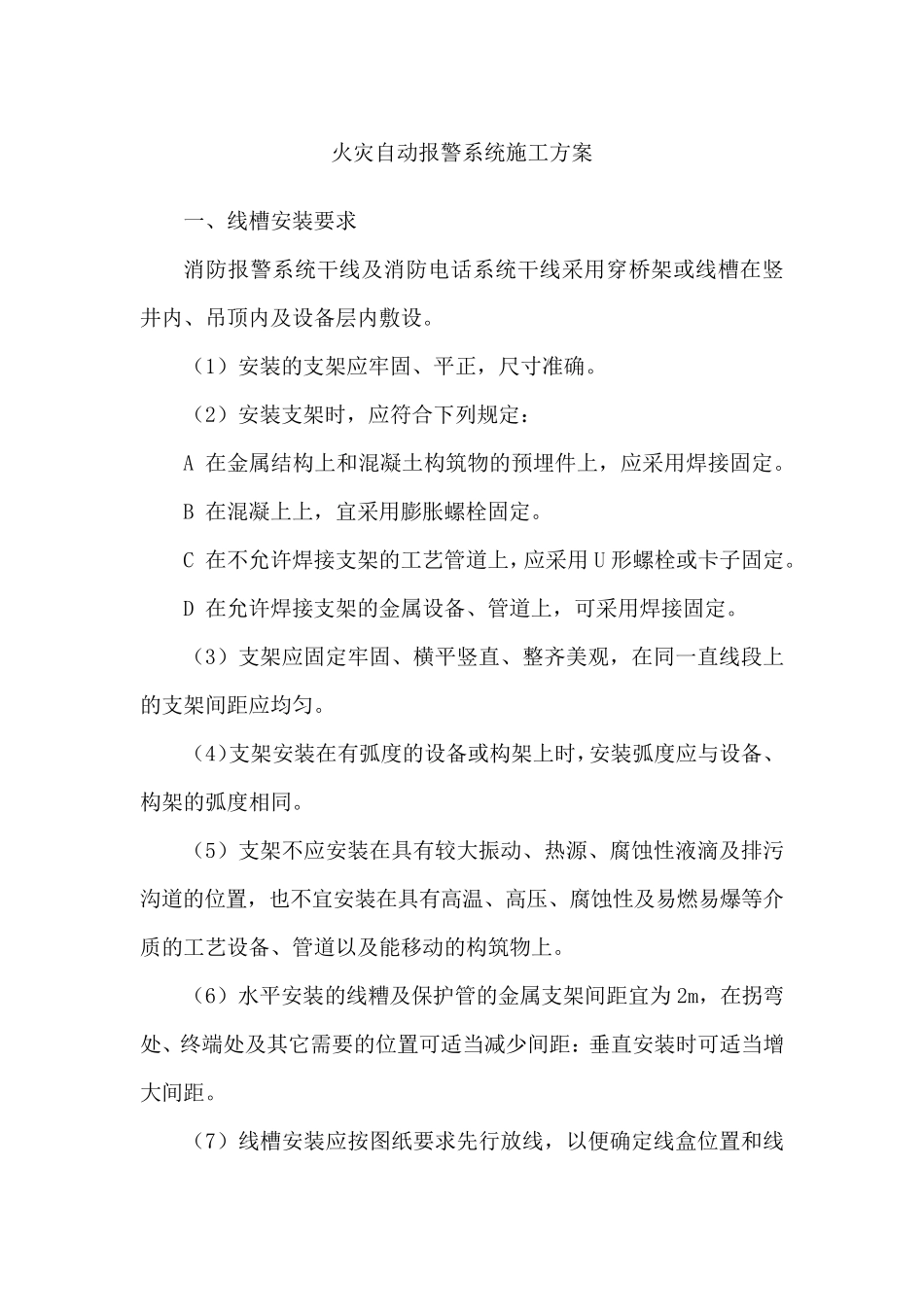

火灾自动报警系统施工方案 一、线槽安装要求 消防报警系统干线及消防电话系统干线采用穿桥架或线槽在竖井内、吊顶内及设备层内敷设。 （1）安装的支架应牢固、平正，尺寸准确。 （2）安装支架时，应符合下列规定： A 在金属结构上和混凝土构筑物的预埋件上，应采用焊接固定。 B 在混凝上上，宜采用膨胀螺栓固定。 C 在不允许焊接支架的工艺管道上，应采用 U 形螺栓或卡子固定。 D 在允许焊接支架的金属设备、管道上，可采用焊接固定。 （3）支架应固定牢固、横平竖直、整齐美观，在同一直线段上的支架间距应均匀。 （4）支架安装在有弧度的设备或构架上时，安装弧度应与设备、构架的弧度相同。 （5）支架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置，也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上。 （6）水平安装的线糟及保护管的金属支架间距宜为2m，在拐弯处、终端处及其它需要的位置可适当减少间距：垂直安装时可适当增大间距。 （7）线槽安装应按 图 纸 要求先 行 放 线，以便 确定线盒 位置和线槽合理走向，作出标记，再以土建标高线为基准确定标高，然后在将线槽进行组装就位，调整，固定。 （8）电线槽以1.25m～1.5m 的间距支撑于墙上或悬挂在顶板上，并垂直和水平。 （9）金属线槽内敷设的导线或电缆不应有接头，接头应在接线箱内。垂直、倾斜或槽口向下敷设金属线槽时应有防止导线或电缆移动的措施。金属线槽的连接不得在穿过楼板或墙壁等处进行。 （10）电线管与电线槽连接使用镀锌的连接管箍或黄铜套筒。 （11）线槽的接口应平整，接缝处应紧密平直，槽盖盖上后应平整无翘角，出线口位置正确，不容许将穿过墙壁的线槽与墙上的空洞一起抹死。 （12）线槽与盒、箱、柜等联接时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。地下各层线槽敷设应和各工种密切配合，避免线槽与设备管道相撞。施工中应根据实际情况进行调整。 （13）建筑物的表面如有坡度时，线槽应随其 变 化 坡度。待 线槽全 部 敷设完 毕 后，应在配线之 前 进行调整检 查 。确认 合格 后，再进行槽内配线。 （14）线槽经 过建筑物的变 形 缝时，线槽本 身 应断 开 ，槽内用内连接板搭 接，不需 固定，保 护 地线和槽内导线均 应留 有补 偿 余 量 。 （15）敷设在竖 井 、吊 顶、信 道、夹 层及 设备层等处的线...
