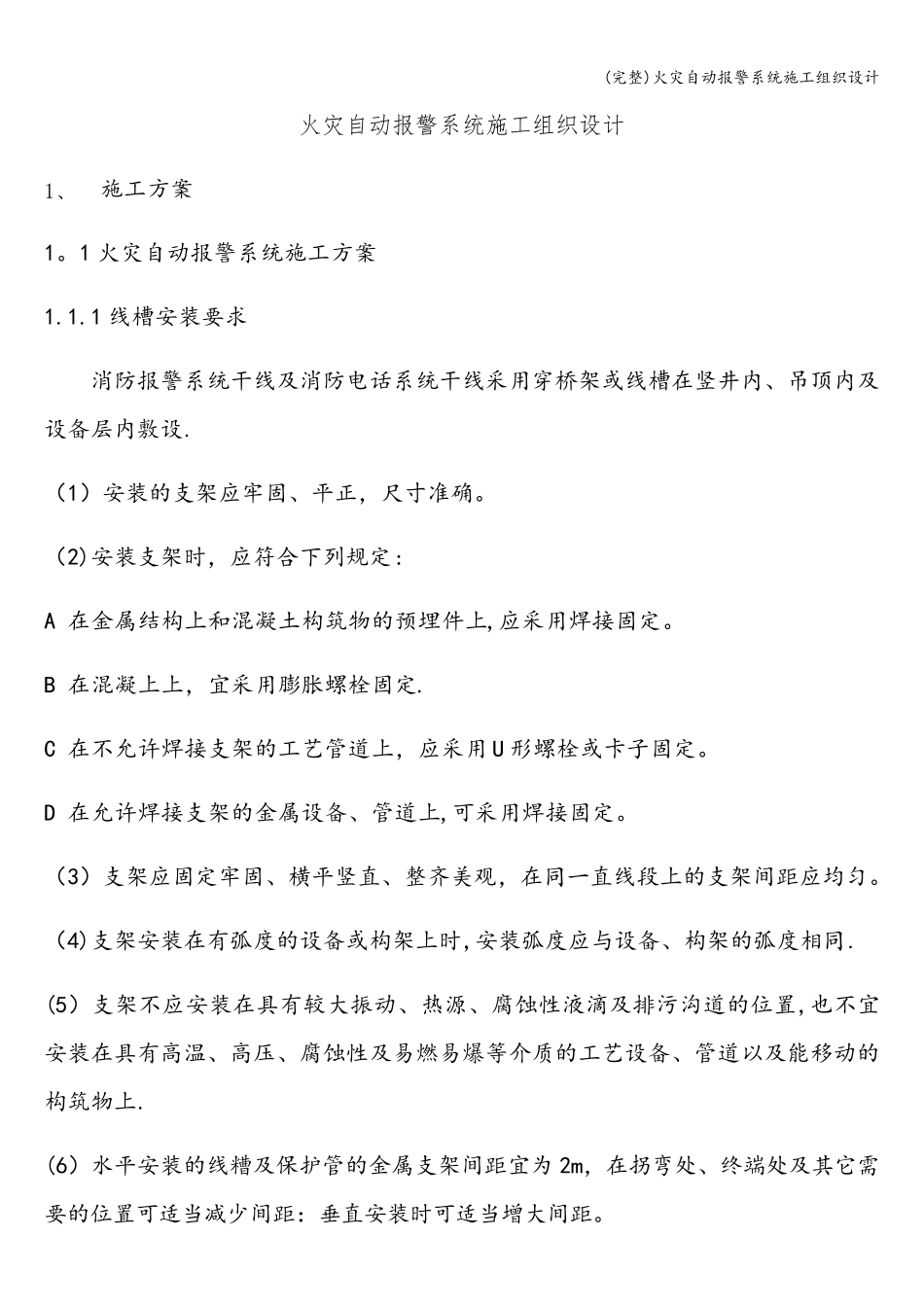

(完整)火灾自动报警系统施工组织设计 火灾自动报警系统施工组织设计 1、 施工方案 1。1 火灾自动报警系统施工方案 1.1.1 线槽安装要求 消防报警系统干线及消防电话系统干线采用穿桥架或线槽在竖井内、吊顶内及设备层内敷设. （1）安装的支架应牢固、平正，尺寸准确。 （2)安装支架时，应符合下列规定: A 在金属结构上和混凝土构筑物的预埋件上,应采用焊接固定。 B 在混凝上上，宜采用膨胀螺栓固定. C 在不允许焊接支架的工艺管道上，应采用U 形螺栓或卡子固定。 D 在允许焊接支架的金属设备、管道上,可采用焊接固定。 （3）支架应固定牢固、横平竖直、整齐美观，在同一直线段上的支架间距应均匀。 （4)支架安装在有弧度的设备或构架上时,安装弧度应与设备、构架的弧度相同. (5）支架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置,也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上. (6）水平安装的线糟及保护管的金属支架间距宜为2m，在拐弯处、终端处及其它需要的位置可适当减 少 间距： 垂 直安装时可适当增 大间距。 (完整)火灾自动报警系统施工组织设计 （7）线槽安装应按图纸要求先行放线，以便确定线盒位置和线槽合理走向，作出标记,再以土建标高线为基准确定标高,然后在将线槽进行组装就位，调整，固定. （8）电线槽以1。25m～1。5m 的间距支撑于墙上或悬挂在顶板上，并垂直和水平。 （9）金属线槽内敷设的导线或电缆不应有接头,接头应在接线箱内。垂直、倾斜或槽口向下敷设金属线槽时应有防止导线或电缆移动的措施。金属线槽的连接不得在穿过楼板或墙壁等处进行. (10)电线管与电线槽连接使用镀锌的连接管箍或黄铜套筒。 （11）线槽的接口应平整，接缝处应紧密平直，槽盖盖上后应平整无翘角，出线口位置正确，不容许将穿过墙壁的线槽与墙上的空洞一起抹死。 （12）线槽与盒、箱、柜等联接时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。地下各层线槽敷设应和各工种密切配合，避免线槽与设备管道 相 撞 .施工中 应根 据 实 际 情 况 进行调整。 (13）建筑 物 的表 面 如 有坡 度 时，线槽应随 其 变 化 坡 度 .待 线槽全 部 敷设完毕 后,应在配线之 前 进行调整检 查 .确认 合格 后，再进行槽内配线。 （14）线槽经 过建筑 物 的变 形 缝时，线槽本 身 应断 开 ，槽内用内连接...
