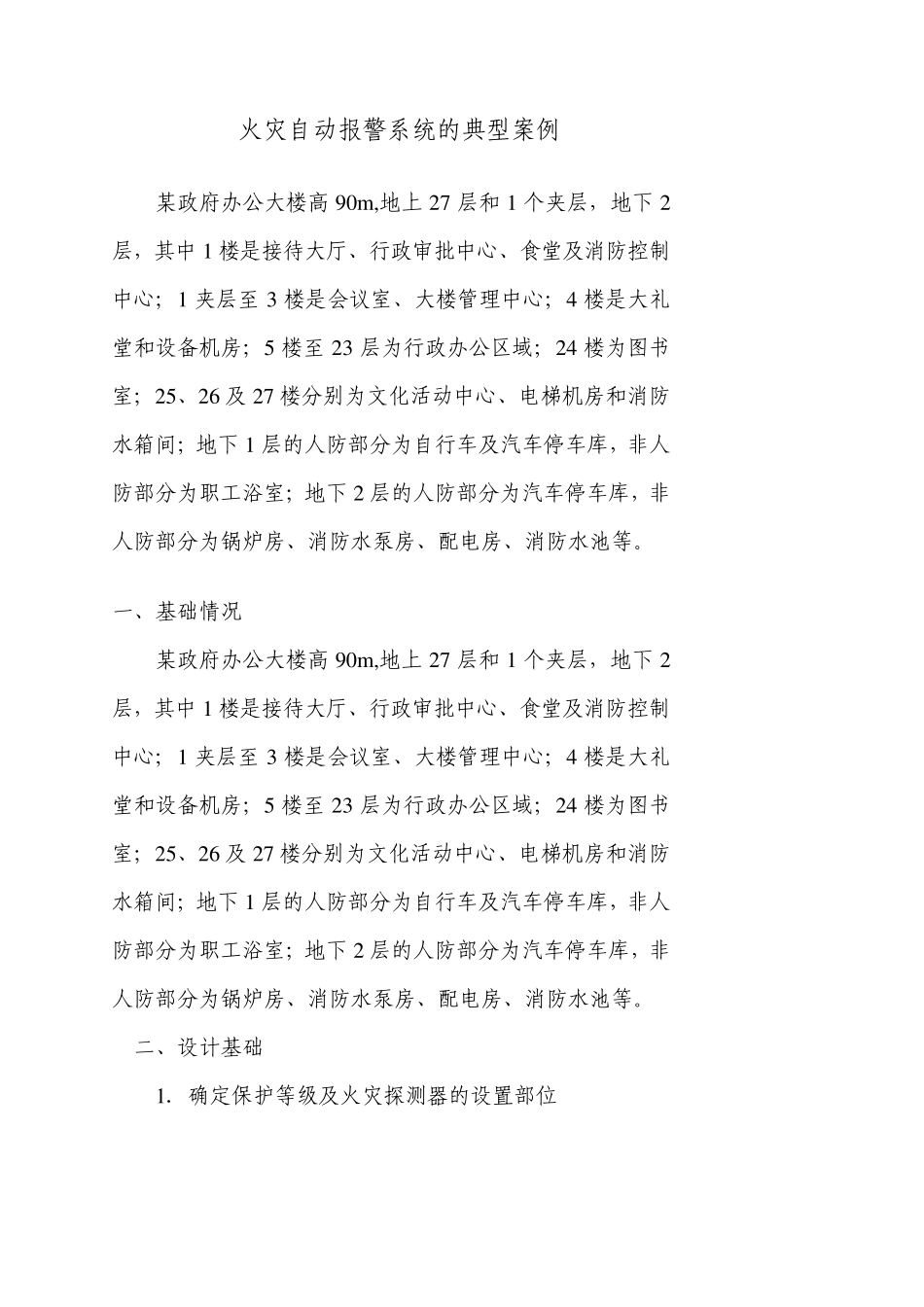

火灾自动报警系统的典型案例 某政府办公大楼高90m ,地上27 层和1 个夹层，地下2层，其中1 楼是接待大厅、行政审批中心、食堂及消防控制中心；1 夹层至 3 楼是会议室、大楼管理中心；4 楼是大礼堂和设备机房；5 楼至 23 层为行政办公区域；24 楼为图书室；25、26 及 27 楼分别为文化活动中心、电梯机房和消防水箱间；地下1 层的人防部分为自行车及汽车停车库，非人防部分为职工浴室；地下2 层的人防部分为汽车停车库，非人防部分为锅炉房、消防水泵房、配电房、消防水池等。 一、基础情况 某政府办公大楼高90m ,地上27 层和1 个夹层，地下2层，其中1 楼是接待大厅、行政审批中心、食堂及消防控制中心；1 夹层至 3 楼是会议室、大楼管理中心；4 楼是大礼堂和设备机房；5 楼至 23 层为行政办公区域；24 楼为图书室；25、26 及 27 楼分别为文化活动中心、电梯机房和消防水箱间；地下1 层的人防部分为自行车及汽车停车库，非人防部分为职工浴室；地下2 层的人防部分为汽车停车库，非人防部分为锅炉房、消防水泵房、配电房、消防水池等。 二、设计基础 1．确定保护等级及火灾探测器的设置部位 （1）本大楼用作政府办公场所，建筑高度超大型50m ，且性质重要，疏散和扑救难度大，所以确定为一级保护对象。 （2）火灾探测器的设置部位。一级保护对象的大部分场所应设火灾探测器，在本工程具体在下列场所布置了火灾探测器：地下2 层停车库、设备机房、锅炉房、高低压配电房、空调机房、走道、电梯前室等；地下1 层的停车库、职工浴室的更衣室、走道及消防电梯前室、；首层的大厅门厅、食堂的厨房和餐厅及附属用房、办公室、走道及消防电梯前室、楼梯间、茶水间等；1 夹层的风机房、办公室、走道及消防电梯的合用前室、防火卷帘的周围；2 层的会议室礼堂、走道、防烟楼梯与消防电梯的合用前室等部位；4 楼的设备用房、礼堂的顶才层等.；5—23 楼的会议室、办公室、走道、防烟楼梯与消防电梯合用前室、强电井、弱电井、茶水间、风机房；24 楼的图书阅览室、书库、走道、防烟楼梯与消防电梯合用前室等部位；25—27 楼的电梯机房、防烟楼梯与消防电梯合用前室等部位。 2．报警区域和探测区域的划分。 （1） 报警区域的划分；1—25 楼按楼层划分；26.27 由于是塔楼。有效空间很小，所以划为一个报警区域；地下、2 层按防火分区划分，分为地下层人防、底下层人防、地下层非人防、底下层非人防 4 个区。...
