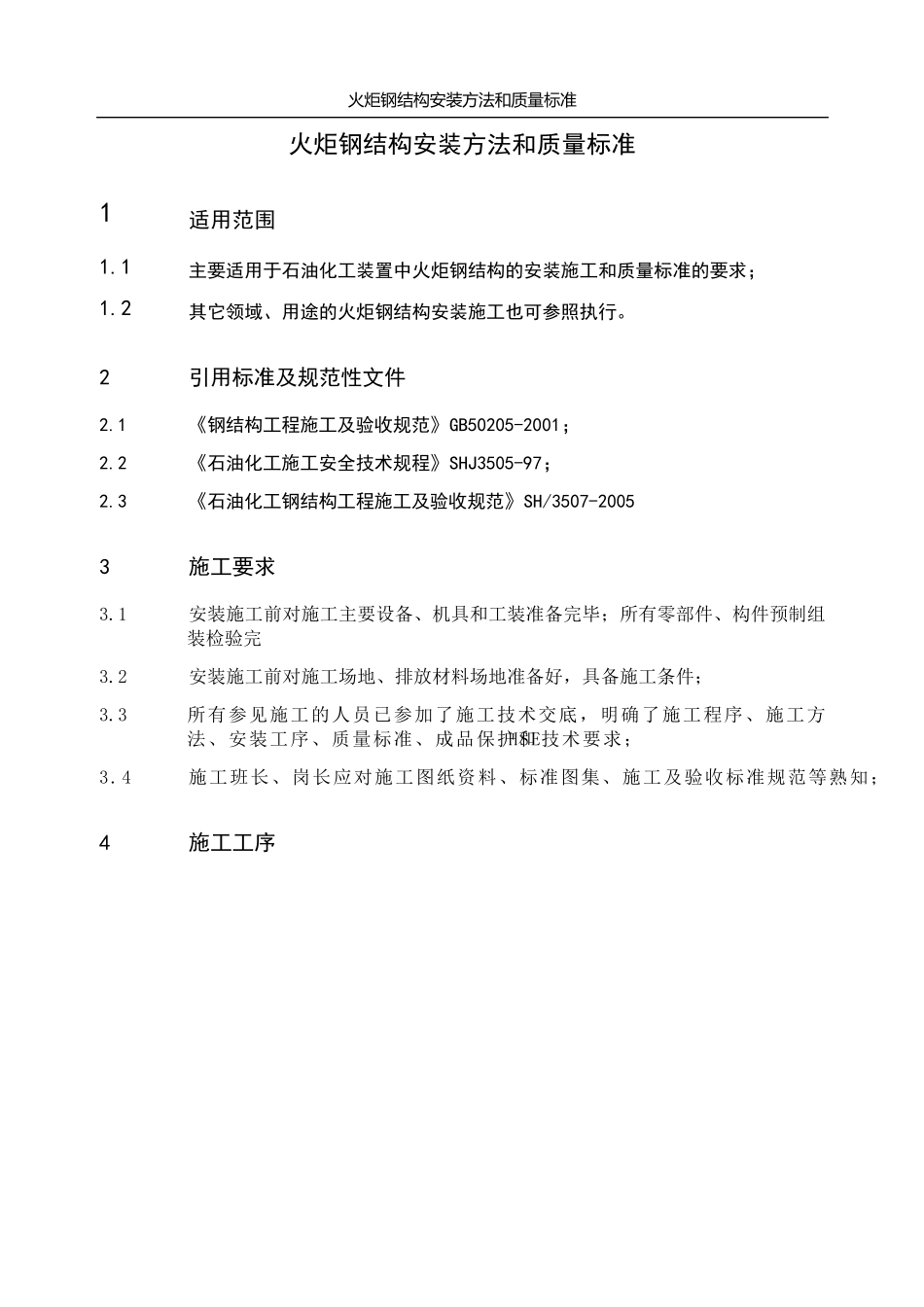

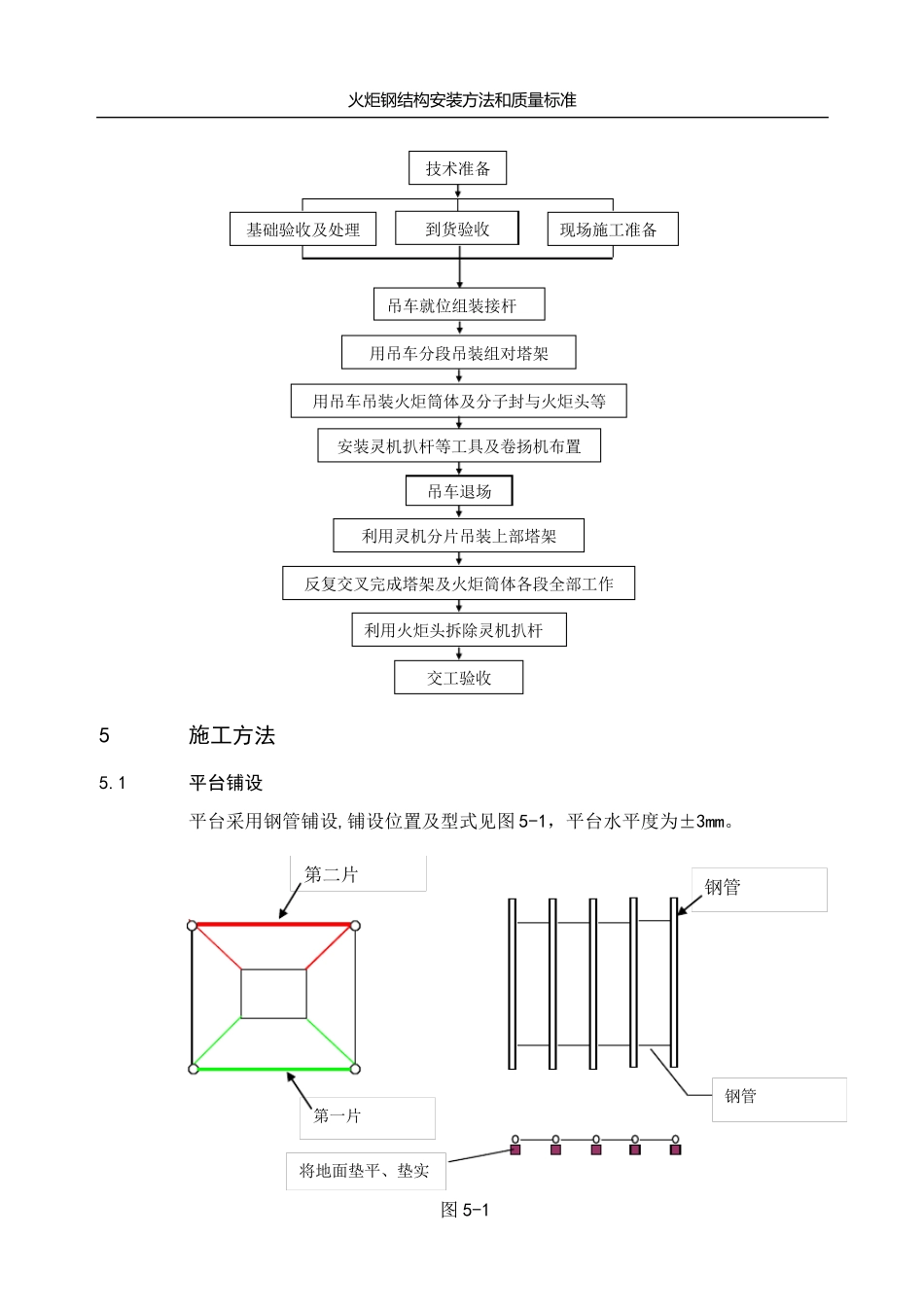

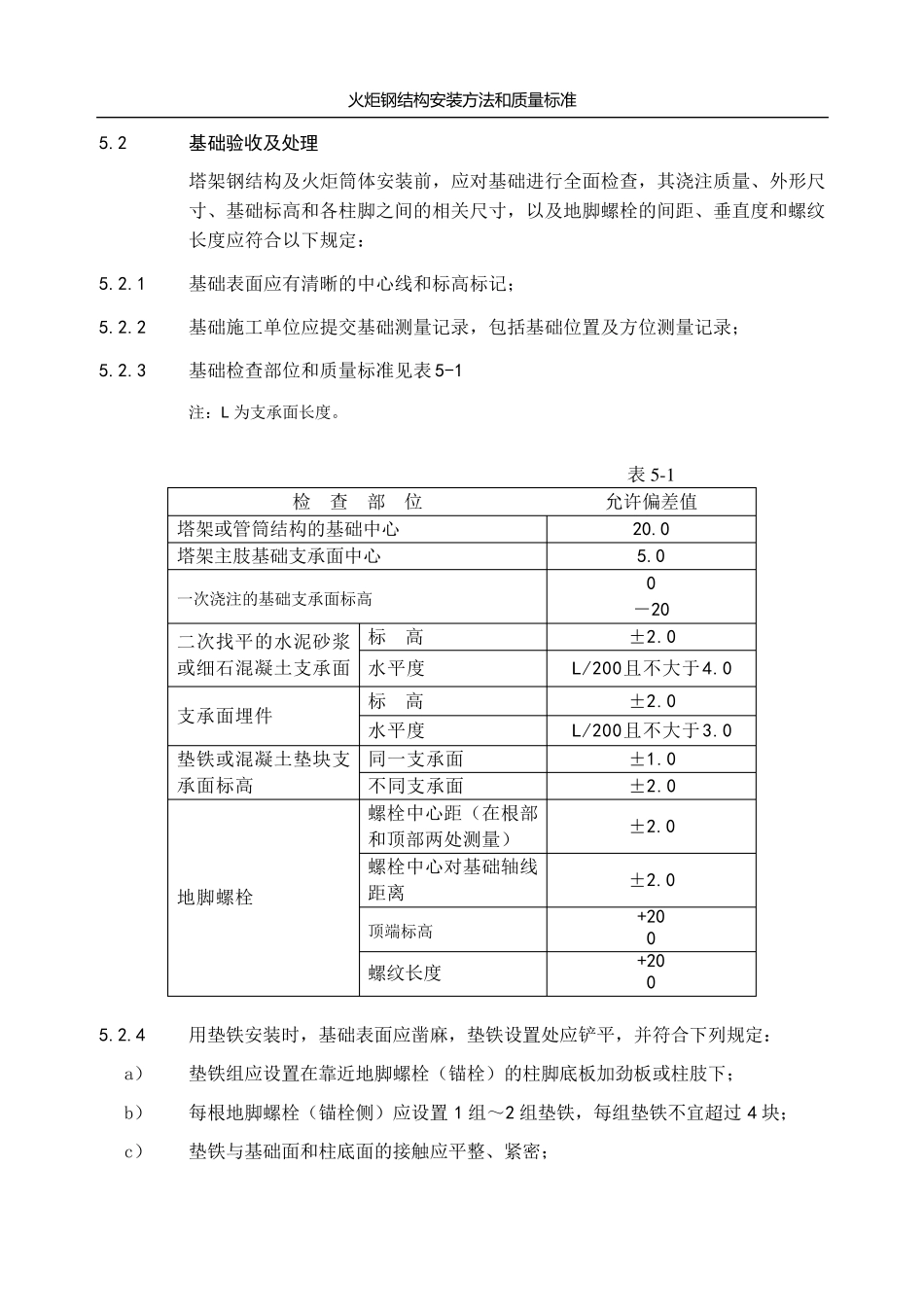

火 炬 钢 结 构 安 装 方 法 和 质 量 标 准 火炬钢结构安装方法和质量标准 1 适用范围 1.1 主要适用于石油化工装置中火炬钢结构的安装施工和质量标准的要求； 1.2 其它领域、用途的火炬钢结构安装施工也可参照执行。 2 引用标准及规范性文件 2.1 《钢结构工程施工及验收规范》GB50205-2001； 2.2 《石油化工施工安全技术规程》SHJ3505-97； 2.3 《石油化工钢结构工程施工及验收规范》SH/3507-2005 3 施工要求 3.1 安装施工前对施工主要设备、机具和工装准备完毕；所有零部件、构件预制组装检验完 3.2 安装施工前对施工场地、排放材料场地准备好，具备施工条件； 3.3 所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方 法、安装工序、质量标准、成品保护和HSE技术要求； 3.4 施工班长、岗长应对施工图纸资料、标准图集、施工及验收标准规范等熟知； 4 施工工序 火 炬 钢 结 构 安 装 方 法 和 质 量 标 准 5 施工方法 5.1 平台铺设 平台采用钢管铺设,铺设位置及型式见图5-1，平台水平度为±3mm。 安装灵机扒杆等工具及卷扬机布置 利用火炬头拆除灵机扒杆 利用灵机分片吊装上部塔架 反复交叉完成塔架及火炬筒体各段全部工作 交工验收 吊车退场 技术准备 基础验收及处理 现场施工准备 到货验收 用吊车分段吊装组对塔架 用吊车吊装火炬筒体及分子封与火炬头等 吊车就位组装接杆 将地面垫平、垫实 钢管 钢管 第一片 第二片 图5-1 火 炬 钢 结 构 安 装 方 法 和 质 量 标 准 5.2 基础验收及处理 塔 架 钢 结 构 及 火 炬 筒 体 安 装 前 ， 应 对 基 础 进 行 全 面 检 查 ， 其 浇 注 质 量 、 外 形 尺寸 、 基 础 标 高 和 各 柱 脚 之 间 的 相 关 尺 寸 ， 以 及 地 脚 螺 栓 的 间 距 、 垂 直 度 和 螺 纹长 度 应 符 合 以 下 规 定 ： 5.2.1 基 础 表 面 应 有 清 晰 的 中 心 线 和 标 高 标 记 ； 5.2.2 基 础 施 工 单 位 应 提 交 基 础 测 量 记 录 ， 包 括 基 础 位 置 及 方 位 测 量 记 录 ； 5.2.3 基 础 检 查 部 位 和 质 量 标 准 见 表 5-1 注 ： L 为 支 承 面 长 度 。 5.2.4 用 垫 铁 安 装 时 ， 基 础 表 面 应 凿 麻 ， 垫...
