PCB板常识解析VIP免费

PCB板常识解析_第1页
1/26

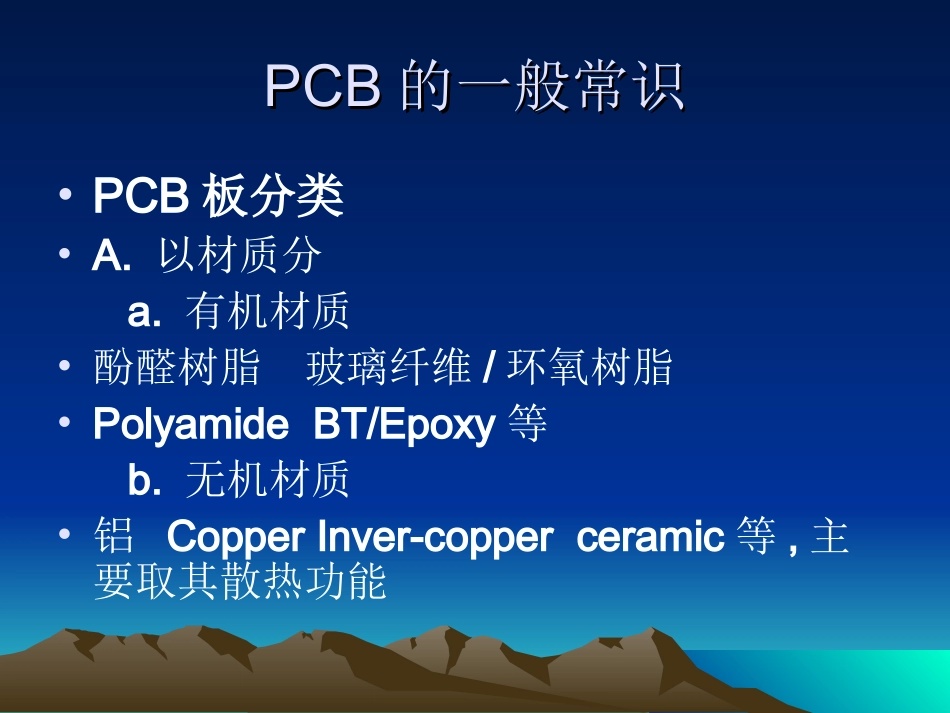

PCB板常识解析_第2页
2/26

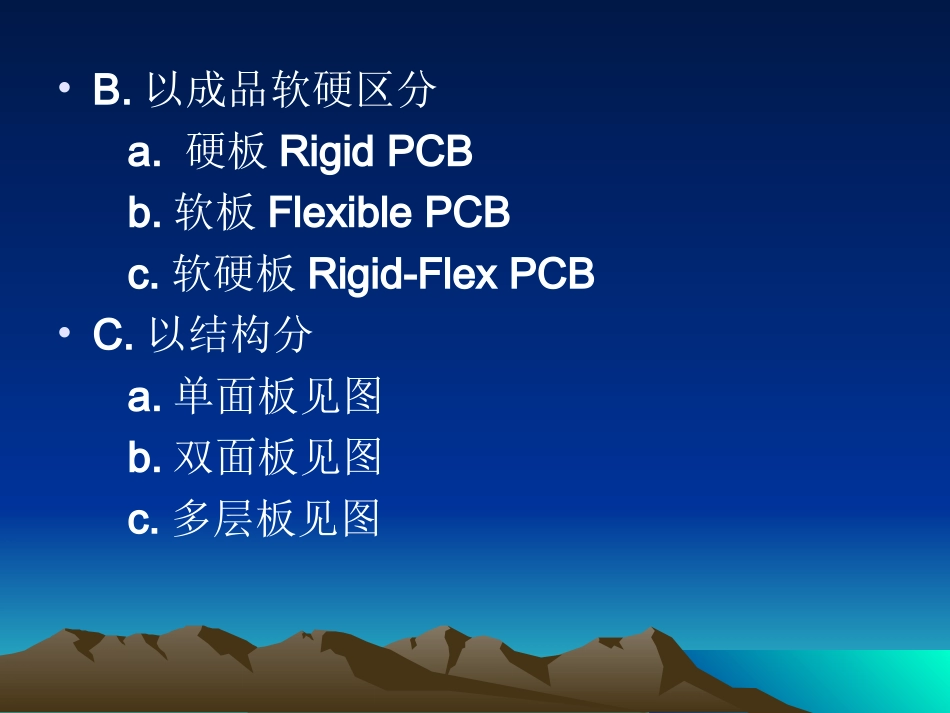

PCB板常识解析_第3页
3/26
PCBPCB板常识板常识PCBPCB的一般常识的一般常识•PCB板分类•A.以材质分a.有机材质•酚醛树脂玻璃纤维/环氧树脂•PolyamideBT/Epoxy等b.无机材质•铝CopperInver-copperceramic等,主要取其散热功能•B.以成品软硬区分a.硬板RigidPCBb.软板FlexiblePCBc.软硬板Rigid-FlexPCB•C.以结构分a.单面板见图b.双面板见图c.多层板见图•D.依用途分a.通信b.耗用性电子c.军用d.计算机e.半导体f.电测板。•PCB的电气性能•导线电阻•电容和电感•特性阻抗•传输延迟•载流量•绝缘电阻PCBPCB的的EMCEMC常识常识•PCB的ROHS标识ROHS大家都熟悉了,PCB板作为电子零部件,其也需要ROHS认证,其主要关键是是否使用无铅锡。•PCB的CE,CCC等认证电子产品要通过CE,CCC这些认证,其中PCB是关键一环。PCB板的关键则是EMC.•EMC三要素(1)干扰源,指产生干扰的元件、设备或信号,用数学语言描述如下:du/dt,di/dt大的地方就是干扰源。如:雷电、继电器、可控硅、电机、高频时钟等都可能成为干扰源。(2)传播路径,指干扰从干扰源传播到敏感器件的通路或媒介。典型的干扰传播路径是通过导线的传导和空间的辐射(包括差模和共模辐射)。(3)敏感器件,指容易被干扰的对象。如:A/D、D/A变换器,单片机,数字IC,弱信号放大器等。55原则:当时钟频率超过5MHz,或上升时间小于5ns,就必须使用多层板PCB的信号完整性和电源完整性•信号完整性问题主要表现为5个方面:串扰、反射、延迟、同步切换噪声(SSN)和电磁兼容性(EMI)。•PCB上的传输线按类型可分为微带线和带状线•引起串扰的两个因素是容性耦合和感性耦合•3W原则(注释:走线间距是走线宽度的2倍)•差分信号线布线的基本原则:等距,等长•减小串扰的方法•A.3W原则(注释:走线间距是走线宽度的2倍)•B.保持回路完整性;•C.相邻层走线正交•D.减小平行走线长度PCB的信号完整性和电源完整性•反射:当PCB板上导线(高速数字系统中称为传输线)的特征阻抗与负载阻抗不匹配时,信号到达接收端后有一部分能量将沿着传输线反射回去,使信号波形发生畸变,甚至出现信号的过冲和下冲。信号如果在传输线上来回反射,就会产生振铃和环绕振荡。重点:阻抗匹配•延迟:是指信号在PCB板的导线上以有限的速度传输,信号从发送端发出到达接收端,其间存在一个传输延迟。信号的延迟会对系统的时序产生影响,传输延迟主要取决于导线的长度和导线周围介质的介电常数。重点:传输延迟与时序PCBPCB特性特性•1mm宽的互连线(1OZ铜厚)可以承载1A电流•回流焊应用于贴片零件.波峰焊应用于插件零件•PCB板材参数中TG的含义为高耐热性•影响阻抗的因素有:线宽,PP厚度•PCB板材的基本参数•A.介电常数(Er)•B.损耗因子•C.耐热性本公司本公司PCBPCB板的特点板的特点•板材要求:FR4•底板层数2层或者4层,极少数为6层•板材厚度1.6mm,铜箔厚度35um(1OZ)•分为灯板和驱动板或者灯驱合一板•绝缘油色:绿色或者哑黑色•PCB的表面处理方式有:喷锡,沉金等本公司本公司PCBPCB板的特点板的特点•按IPC标准.PTH孔径公差为:+/-3milNPTH孔径公差为:+/-2mil•根据IPC标准.板翘应<0.8%,本公司要求为<对角线尺寸的0.4%灯板灯板•1.根据pitch的不同分为P4,P5,P6,P7.62等•2.根据LED灯的不同分为单灯灯板,双色灯板,全彩灯板,其中全彩分为3合一(为1个灯),3拼一(为3个灯),实像灯(3个或者4个灯),虚像灯(4个灯),及倍数灯•3.根据像素点分为8*8,16*8,16*16,32*16,32*32,不常用的1*8,1*24,4*8,12*24,24*48,40*40等驱动板驱动板•1.驱动方式•电流驱动•电压驱动(一般用于双色灯)•2.扫描方式•静态,2扫,4扫,8扫,16扫•3.按数据路数•1路,2路,4路,3路,5路等PCBPCB型号及编码型号及编码UNI-PXXF03M-085S-V1.0•UNI公司标识•PXXPitch间距为xxmm•F,D,RF为全彩,D为双色,R为单红色•01,03,04,08为1灯,3灯,4灯,8灯•M,D,LM为灯驱合一板,D为驱动板,L为灯板•0,10为实像,1为虚拟•0,2,4,8,60为静态,2为2扫,4为4扫,8为8扫,6为16扫,其它数字不定•1,2,3,4,51为8*8,2为16*8,3为16*16,4为32*16,5为32*32,其它数字不定•L,SL为插件,S为贴片•VVERV...
