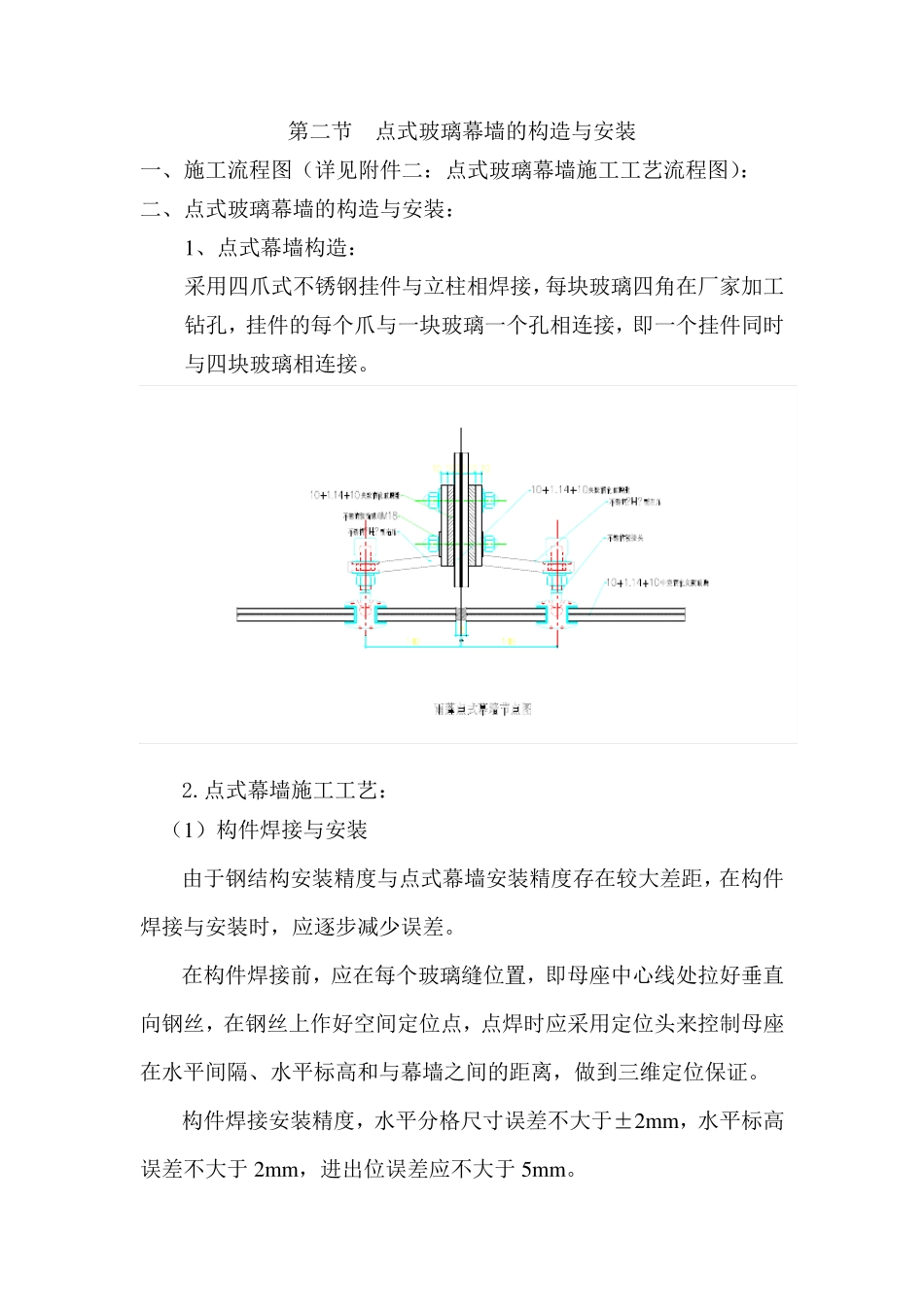

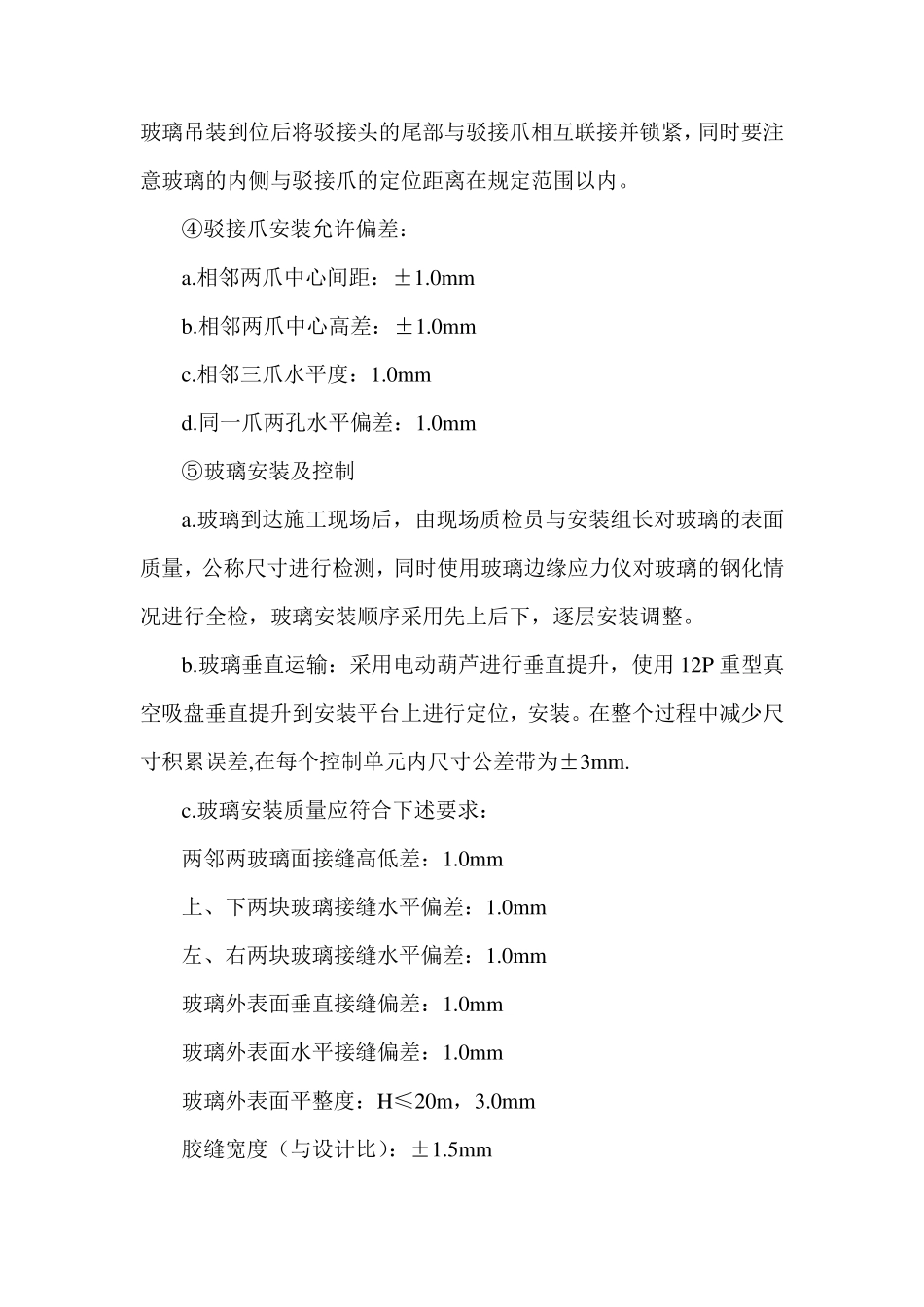

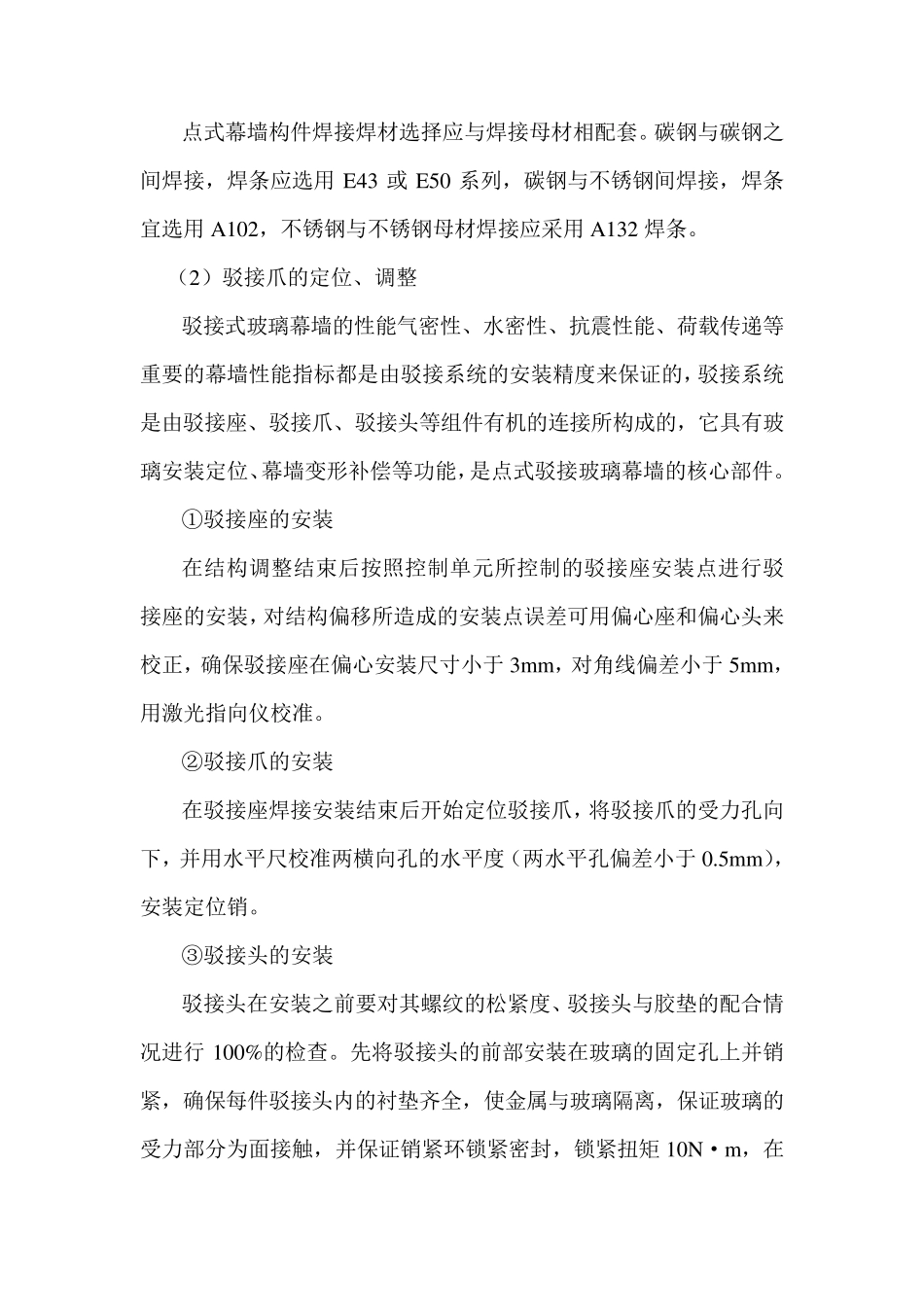

第二节 点式玻璃幕墙的构造与安装 一、施工流程图（详见附件二：点式玻璃幕墙施工工艺流程图）： 二、点式玻璃幕墙的构造与安装： 1、点式幕墙构造： 采用四爪式不锈钢挂件与立柱相焊接，每块玻璃四角在厂家加工钻孔，挂件的每个爪与一块玻璃一个孔相连接，即一个挂件同时与四块玻璃相连接。 2.点式幕墙施工工艺： （1）构件焊接与安装 由于钢结构安装精度与点式幕墙安装精度存在较大差距，在构件焊接与安装时，应逐步减少误差。 在构件焊接前，应在每个玻璃缝位置，即母座中心线处拉好垂直向钢丝，在钢丝上作好空间定位点，点焊时应采用定位头来控制母座在水平间隔、水平标高和与幕墙之间的距离，做到三维定位保证。 构件焊接安装精度，水平分格尺寸误差不大于±2m m ，水平标高误差不大于2m m ，进出位误差应不大于5m m 。 点式幕墙构件焊接焊材选择应与焊接母材相配套。碳钢与碳钢之间焊接，焊条应选用 E43 或 E50 系列，碳钢与不锈钢间焊接，焊条宜选用 A102，不锈钢与不锈钢母材焊接应采用 A132 焊条。 （2）驳接爪的定位、调整 驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的，驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的，它具有玻璃安装定位、幕墙变形补偿等功能，是点式驳接玻璃幕墙的核心部件。 ①驳接座的安装 在结构调整结束后按照控制单元所控制的驳接座安装点进行驳接座的安装，对结构偏移所造成的安装点误差可用偏心座和偏心头来校正，确保驳接座在偏心安装尺寸小于 3mm，对角线偏差小于 5mm，用激光指向仪校准。 ②驳接爪的安装 在驳接座焊接安装结束后开始定位驳接爪，将驳接爪的受力孔向下，并用水平尺校准两横向孔的水平度（两水平孔偏差小于 0.5mm），安装定位销。 ③驳接头的安装 驳接头在安装之前要对其螺纹的松紧度、驳接头与胶垫的配合情况进行 100%的检查。先将驳接头的前部安装在玻璃的固定孔上并销紧，确保每件驳接头内的衬垫齐全，使金属与玻璃隔离，保证玻璃的受力部分为面接触，并保证销紧环锁紧密封，锁紧扭矩10N·m，在 玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧，同时要注意玻璃的内侧与驳接爪的定位距离在规定范围以内。 ④驳接爪安装允许偏差： a.相邻两爪中心间距：±1.0m m b.相邻两爪中心高差：±1.0m m c.相邻三爪水平度：1.0m m d.同一爪两孔水平偏差：1.0m m...
