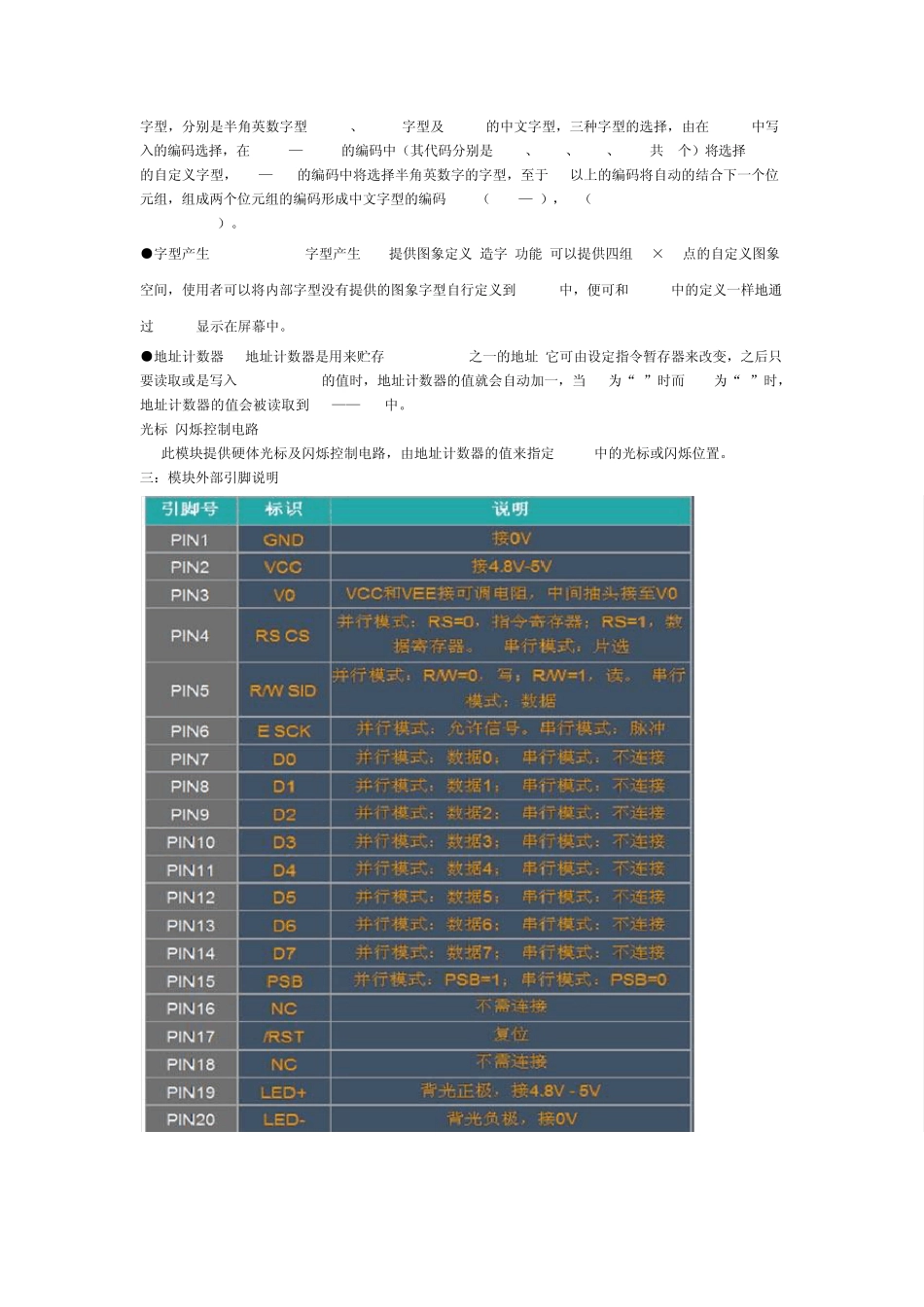

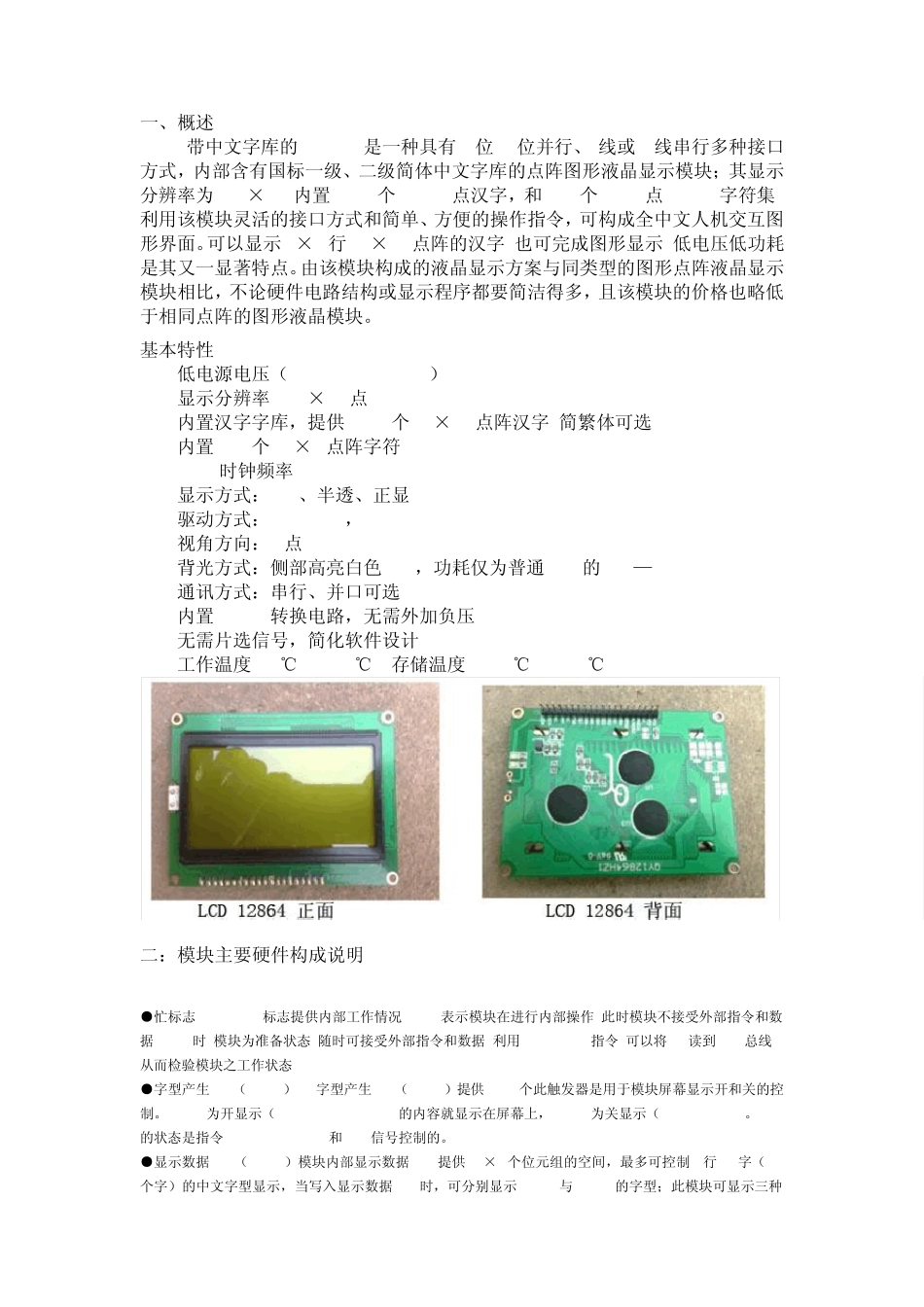

一、概述 带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式,内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块;其显示分辨率为128×64,内置 8192个 16*16点汉字,和 128个 16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令,可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比,不论硬件电路结构或显示程序都要简洁得多,且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: 低电源电压(VDD:+3.0--+5.5V) 显示分辨率:128×64点 内置汉字字库,提供 8192个 16×16点阵汉字(简繁体可选) 内置 128个 16×8点阵字符 2MHZ时钟频率 显示方式:STN、半透、正显 驱动方式:1/32DUTY,1/5BIAS 视角方向:6点 背光方式:侧部高亮白色 LED,功耗仅为普通 LED的1/5—1/10 通讯方式:串行、并口可选 内置 DC-DC转换电路,无需外加负压 无需片选信号,简化软件设计 工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 二:模块主要硬件构成说明 ●忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用 STATUS RD指令,可以将 BF读到 DB7总线,从而检验模块之工作状态. ●字型产生 ROM(CGROM) 字型产生 ROM(CGROM)提供 8192个此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示(DISPLAY ON),DDRAM的内容就显示在屏幕上,DFF=0为关显示(DISPLAY OFF)。DFF的状态是指令 DISPLAY ON/OFF和 RST信号控制的。 ●显示数据 RAM(DDRAM)模块内部显示数据 RAM提供 64×2个位元组的空间,最多可控制 4行16字(64个字)的中文字型显示,当写入显示数据RAM时,可分别显示CGROM与 CGRAM的字型;此模块可显示三种字型,分别是半角英数字型(16*8)、CGRAM字型及CGROM的中文字型,三种字型的选择,由在DDRAM中写入的编码选择,在0000H—0006H的编码中(其代码分别是0000、0002、0004、0006共4个)将选择CGRAM的自定义字型,02H—7FH的编码中将选择半角英数字的字型,至于A1以上的编码将自动的结合下一个位元组,组成两个位元组的编码形成中文字型的编码BIG5(A140—D),GB(A1A0-F7FFH)。...
