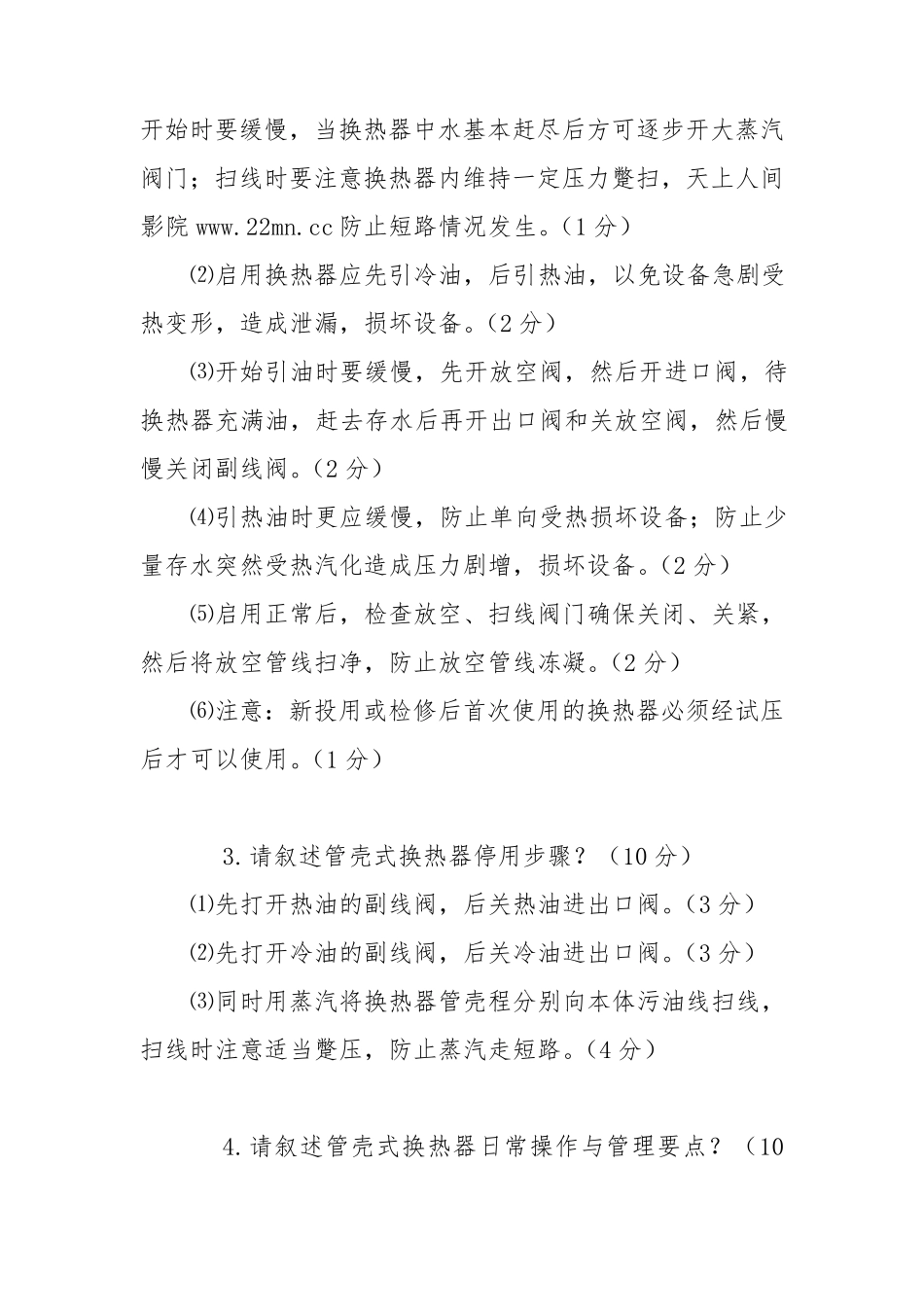

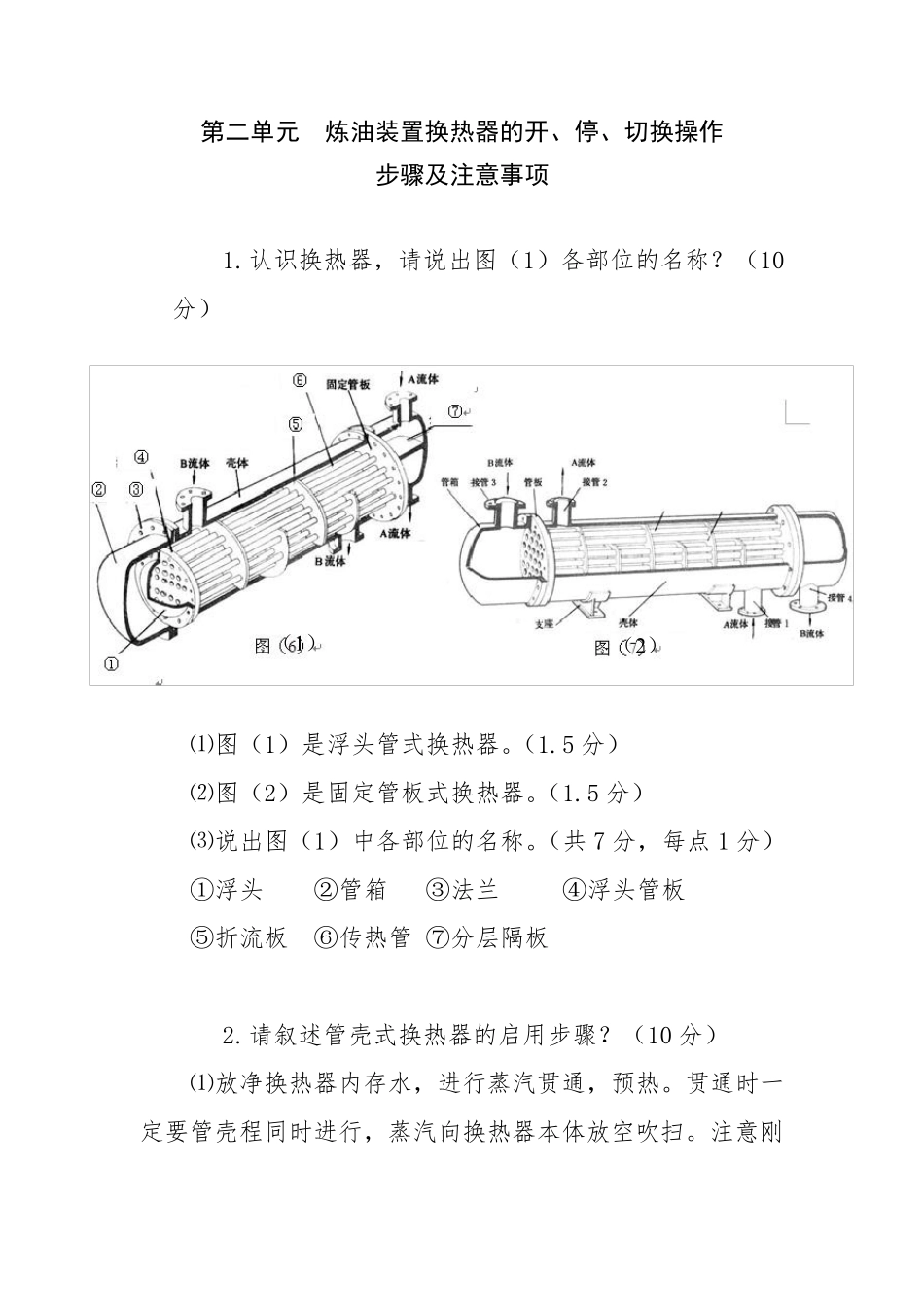

第二单元 炼油装置换热器的开、停、切换操作 步骤及注意事项 1. 认识换热器，请说出图（1）各部位的名称？（10分） ⑴图（1）是浮头管式换热器。（1.5 分） ⑵图（2）是固定管板式换热器。（1.5 分） ⑶说出图（1）中各部位的名称。（共7 分，每点1 分） ①浮头 ②管箱 ③法兰 ④浮头管板 ⑤折流板 ⑥传热管 ⑦分层隔板 2. 请叙述管壳式换热器的启用步骤？（10 分） ⑴放净换热器内存水，进行蒸汽贯通，预热。贯通时一定要管壳程同时进行，蒸汽向换热器本体放空吹扫。注意刚（1 ） （2 ） 开 始 时 要 缓 慢 ， 当 换 热 器 中 水 基 本 赶 尽 后 方 可 逐 步 开 大 蒸 汽阀 门 ； 扫 线 时 要 注 意 换 热 器 内 维 持 一 定 压 力 蹩 扫 ， 天 上 人 间影 院 www.22mn.cc 防 止 短 路 情 况 发 生 。（ 1 分 ） ⑵ 启 用 换 热 器 应 先 引 冷 油 ， 后 引 热 油 ， 以 免 设 备 急 剧 受热 变 形 ， 造 成 泄 漏 ， 损 坏 设 备 。（ 2 分 ） ⑶ 开 始 引 油 时 要 缓 慢 ， 先 开 放 空 阀 ， 然 后 开 进 口 阀 ， 待换 热 器 充 满 油 ， 赶 去 存 水 后 再 开 出 口 阀 和 关 放 空 阀 ， 然 后 慢慢 关 闭 副 线 阀 。（ 2 分 ） ⑷ 引 热 油 时 更 应 缓 慢 ， 防 止 单 向 受 热 损 坏 设 备 ； 防 止 少量 存 水 突 然 受 热 汽 化 造 成 压 力 剧 增 ， 损 坏 设 备 。（ 2 分 ） ⑸ 启 用 正 常 后 ， 检 查 放 空 、 扫 线 阀 门 确 保 关 闭 、 关 紧 ，然 后 将 放 空 管 线 扫 净 ， 防 止 放 空 管 线 冻 凝 。（ 2 分 ） ⑹ 注 意 ： 新 投 用 或 检 修 后 首 次使用 的换 热 器 必须经试压后 才可 以 使用 。（ 1 分 ） 3. 请叙述管 壳式换 热 器 停用 步 骤？（ 10 分 ） ⑴先 打开 热 油 的副 线 阀 ， 后 关 热 油 进 出 口 阀 。（ 3 分 ） ⑵ 先 打开 冷 油 的副 线 阀 ， 后 关 冷 油 进 出 口 阀 。（ 3 分 ） ⑶ 同时 用 蒸 汽 将 换 热 器 管 壳程分 别向 本 体污油 线 扫 线 ，扫 线 时 注 意 适当 蹩 压 ...
