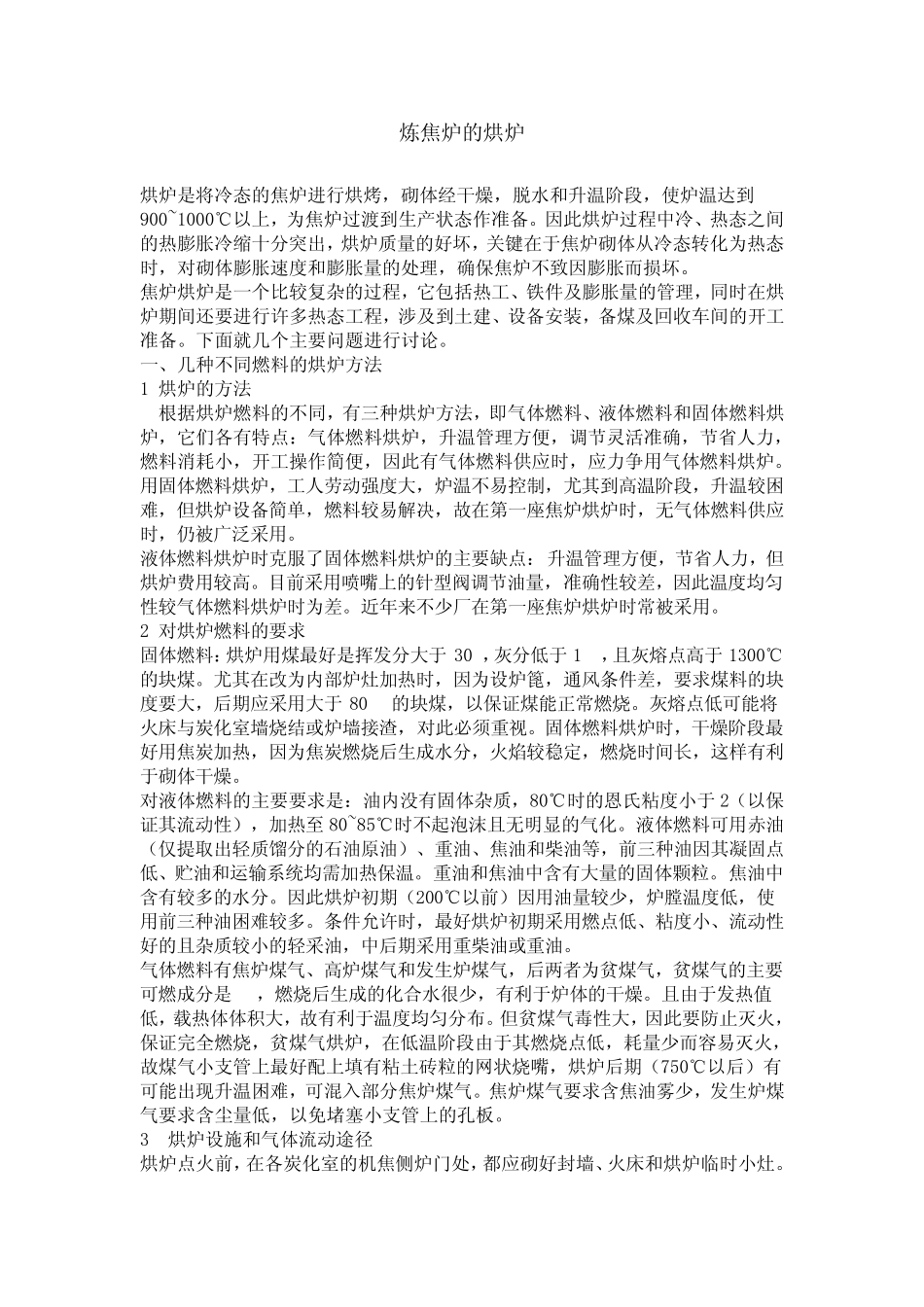

炼焦炉的烘炉 烘炉是将冷态的焦炉进行烘烤，砌体经干燥，脱水和升温阶段，使炉温达到900~1000℃以上，为焦炉过渡到生产状态作准备
因此烘炉过程中冷、热态之间的热膨胀冷缩十分突出，烘炉质量的好坏，关键在于焦炉砌体从冷态转化为热态时，对砌体膨胀速度和膨胀量的处理，确保焦炉不致因膨胀而损坏
焦炉烘炉是一个比较复杂的过程，它包括热工、铁件及膨胀量的管理，同时在烘炉期间还要进行许多热态工程，涉及到土建、设备安装，备煤及回收车间的开工准备
下面就几个主要问题进行讨论
一、几种不同燃料的烘炉方法 1 烘炉的方法 根据烘炉燃料的不同，有三种烘炉方法，即气体燃料、液体燃料和固体燃料烘炉，它们各有特点：气体燃料烘炉，升温管理方便，调节灵活准确，节省人力，燃料消耗小，开工操作简便，因此有气体燃料供应时，应力争用气体燃料烘炉
用固体燃料烘炉，工人劳动强度大，炉温不易控制，尤其到高温阶段，升温较困难，但烘炉设备简单，燃料较易解决，故在第一座焦炉烘炉时，无气体燃料供应时，仍被广泛采用
液体燃料烘炉时克服了固体燃料烘炉的主要缺点：升温管理方便，节省人力，但烘炉费用较高
目前采用喷嘴上的针型阀调节油量，准确性较差，因此温度均匀性较气体燃料烘炉时为差
近年来不少厂在第一座焦炉烘炉时常被采用
2 对烘炉燃料的要求 固体燃料：烘炉用煤最好是挥发分大于 30%，灰分低于 16%，且灰熔点高于 1300℃的块煤
尤其在改为内部炉灶加热时，因为设炉篦，通风条件差，要求煤料的块度要大，后期应采用大于 80mm的块煤，以保证煤能正常燃烧
灰熔点低可能将火床与炭化室墙烧结或炉墙接渣，对此必须重视
固体燃料烘炉时，干燥阶段最好用焦炭加热，因为焦炭燃烧后生成水分，火焰较稳定，燃烧时间长，这样有利于砌体干燥
对液体燃料的主要要求是：油内没有固体杂质，80℃时的恩氏粘度小于 2（以保证其流动性），加热至 80~85℃
