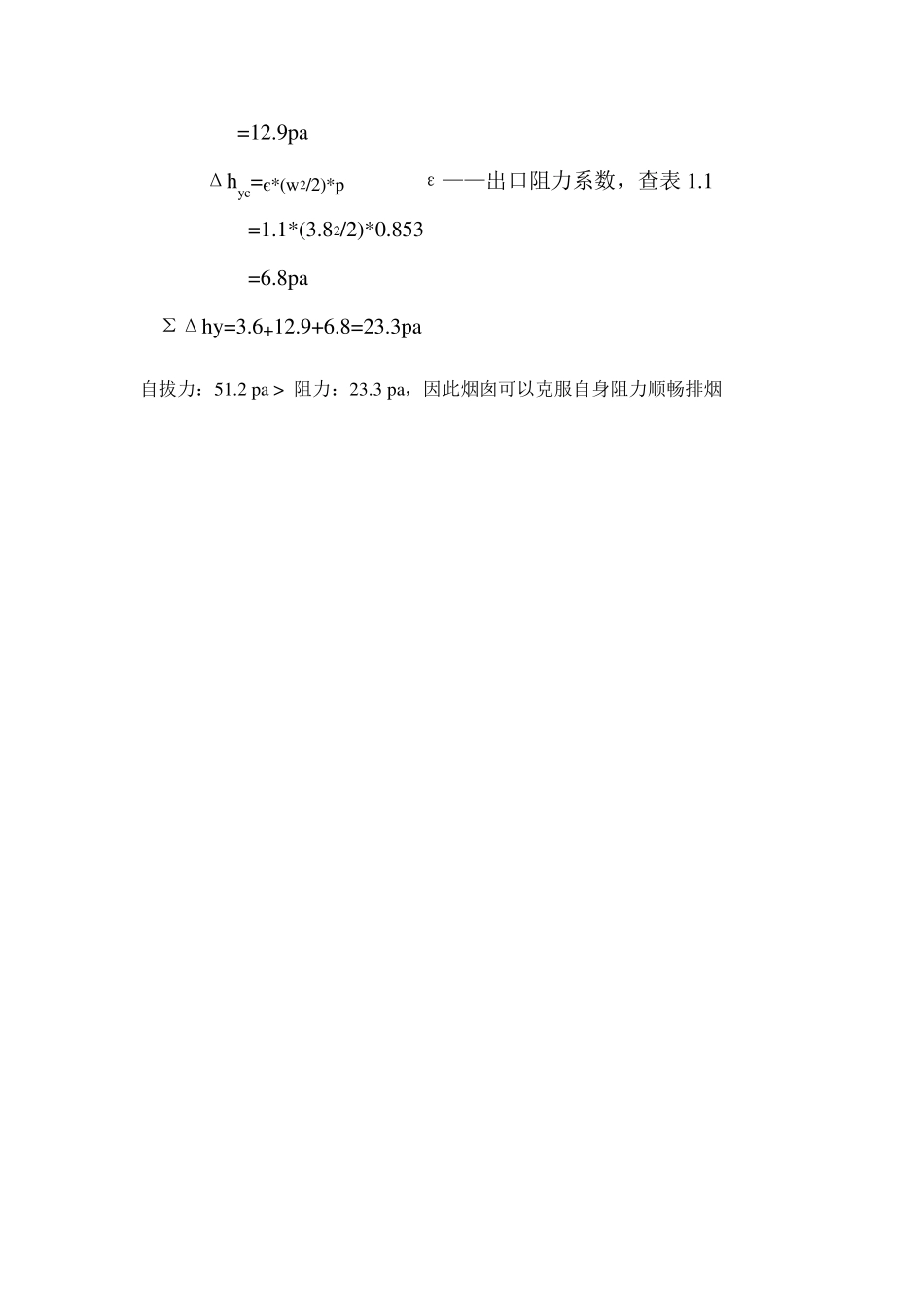

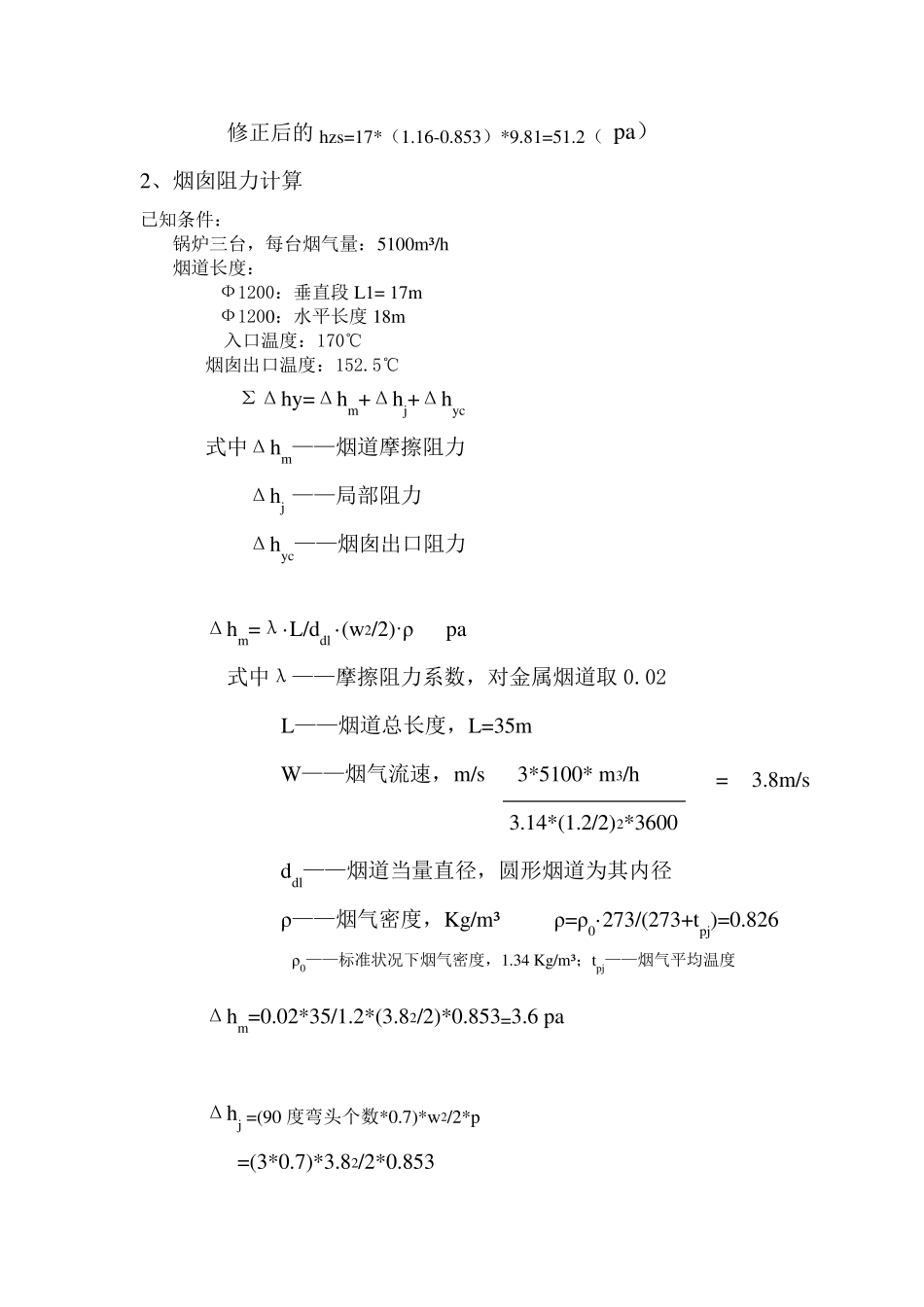

代谢病医院DN1200 烟囱自生通风力及阻力计算 1、烟囱自生通风力计算 烟道长度： Ф1200：垂直段L1=17m Ф1200：长度18m 计算：1、烟囱自生力通风力hz s hz s=h(ρkº-ρ) g (Pa) 式中：ρkº—周围空气密度，按ρkº=1.293 Kg/m³ ρ—烟气密度，Kg/m³ g—重力加速度，9.81m/ s² h—计算点 之 间 的 垂直高 度差 ，h=12m 标 准 状 况 下 的 烟气密度ρ0 =1.34 Kg/m³ 则 ρ=ρ0 273/273+t =1.34*273/273+170=0.825Kg/m³ hz s=12*(1.293-0.825)*9.81=55.1Pa 2、考 虑 当 地 大 气压 ，温 度及烟囱散 热 的 修 正 。 当 地 大 气压 P=100.48kpa,最 热 天 气地 面 环 境 温 度t=29℃ 则 ρk=ρkº （ 273/273+29） *100480/101325=1.16 Kg/m³ 烟囱内 每 米 温 降 按0.5℃ 考 虑 ，则 出 口 烟气温 度为 ： 170-（ 17+18） *0.5=152.5℃ 则 烟气内 的 平 均 烟温 为 （ 170+152.5） /2=161.25℃ 烟囱内 烟气的 平 均 密度为 ： ρ=1.34*[273/(273+161.25)]*100480/101325 =0.853Kg/m³ 修正后的hzs=17*（1.16-0.853）*9.81=51.2（ pa） 2、烟囱阻力计算 已知条件： 锅炉三台，每台烟气量：5100m³/h 烟道长度： Ф1200：垂直段L1= 17m Ф1200：水平长度18m 入口温度：170℃ 烟囱出口温度：152.5℃ ΣΔhy=Δhm+Δhj+Δhyc 式中Δhm——烟道摩擦阻力 Δhj ——局部阻力 Δhyc——烟囱出口阻力 Δhm=λ·L/ddl ·(w2/2)·ρ pa 式中λ——摩擦阻力系数，对金属烟道取 0.02 L——烟道总长度，L=35m W——烟气流速，m/s 3*5100* m3/h 3.14*(1.2/2)2*3600 ddl——烟道当量直径，圆形烟道为其内径 ρ ——烟气密度，Kg/m³ ρ =ρ 0·273/(273+tpj)=0.826 ρ 0——标准状况下烟气密度，1.34 Kg/m³；tpj——烟气平均温度 Δhm=0.02*35/1.2*(3.82/2)*0.853=3.6 pa Δhj =(90 度弯头个数*0.7)*w2/2*p =(3*0.7)*3.82/2*0.853 = 3.8m/s =12.9pa Δhyc=є*(w2/2)*p ε——出口阻力系数，查表 1.1 =1.1*(3.82/2)*0.853 =6.8pa ΣΔhy=3.6+12.9+6.8=23.3pa 自拔力：51.2 pa > 阻力：23.3 pa，因此烟囱可以克服自身阻力顺畅排烟 代谢病医院DN400 烟囱自生通风力及阻力计算 1、烟囱自生通风力计算 烟道长度： Ф400：垂直段L1=17m Ф400：长度22m 计算：1、烟囱自生力通风力hz s hz...
