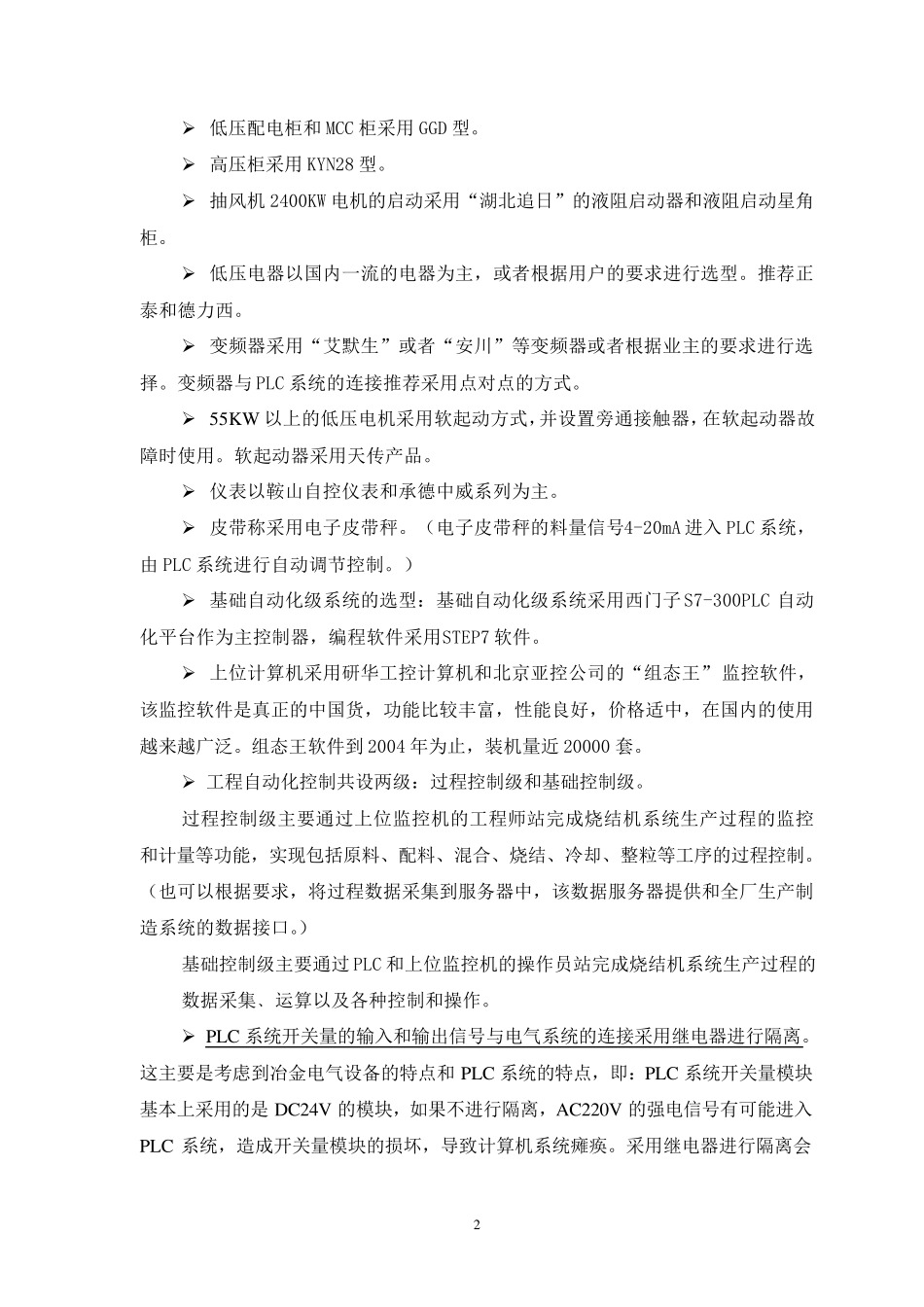

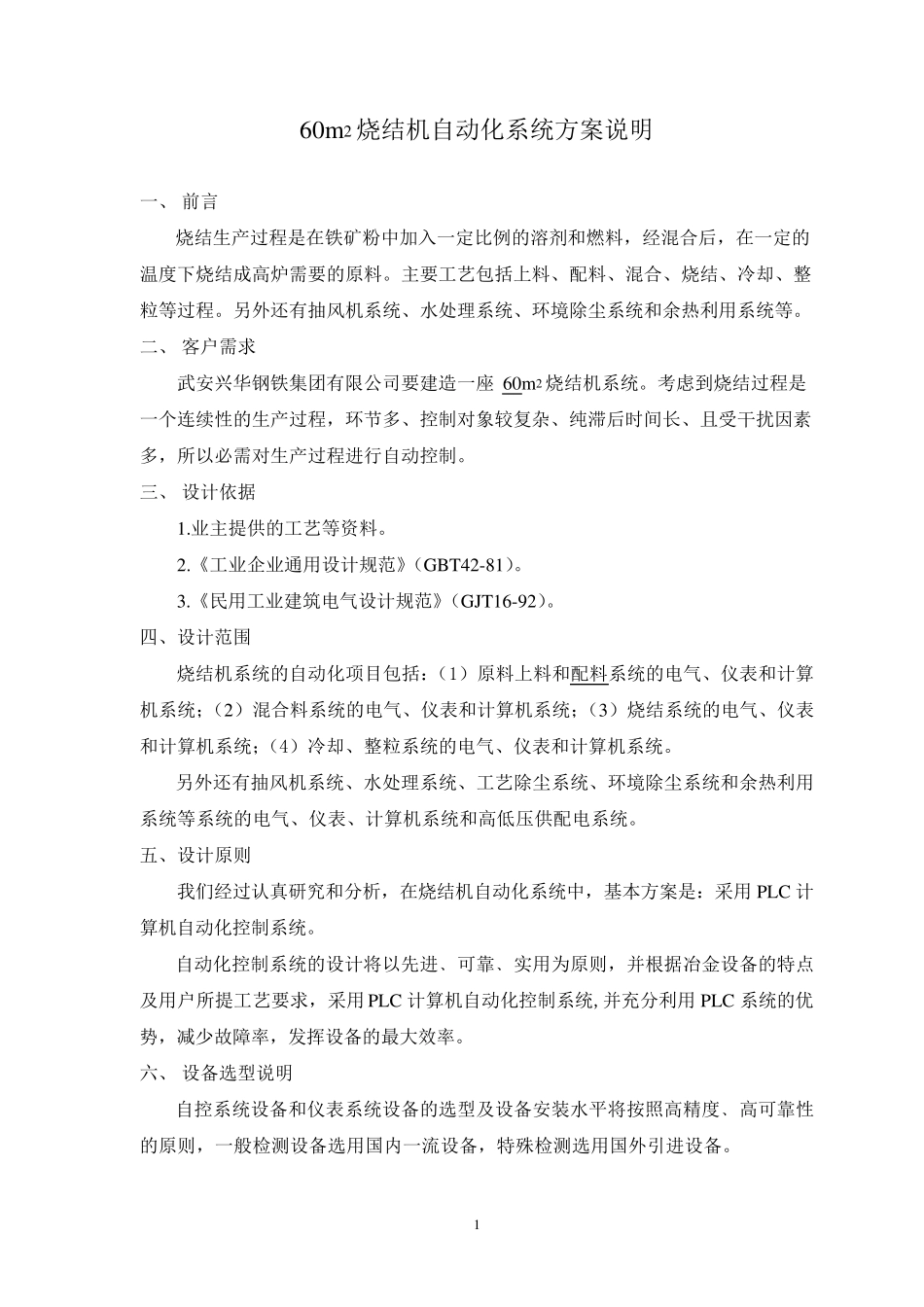

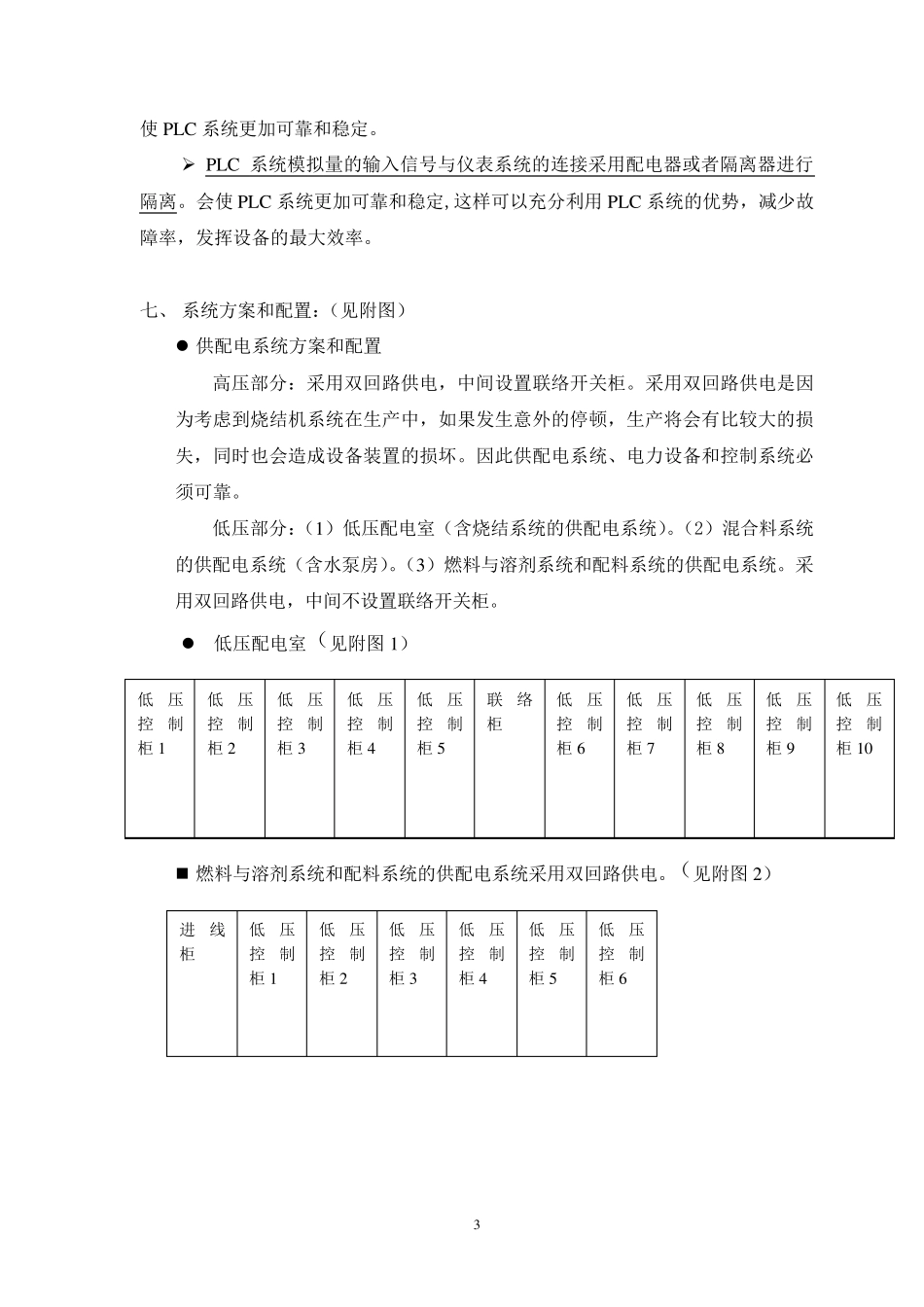

1 60m 2 烧结机自动化系统方案说明 一、 前言 烧结生产过程是在铁矿粉中加入一定比例的溶剂和燃料，经混合后，在一定的温度下烧结成高炉需要的原料。主要工艺包括上料、配料、混合、烧结、冷却、整粒等过程。另外还有抽风机系统、水处理系统、环境除尘系统和余热利用系统等。 二、 客户需求 武安兴华钢铁集团有限公司要建造一座 60m 2 烧结机系统。考虑到烧结过程是一个连续性的生产过程，环节多、控制对象较复杂、纯滞后时间长、且受干扰因素多，所以必需对生产过程进行自动控制。 三、 设计依据 1.业主提供的工艺等资料。 2.《工业企业通用设计规范》（GBT42-81）。 3.《民用工业建筑电气设计规范》（GJT16-92）。 四、 设计范围 烧结机系统的自动化项目包括：（1）原料上料和配料系统的电气、仪表和计算机系统；（2）混合料系统的电气、仪表和计算机系统；（3）烧结系统的电气、仪表和计算机系统；（4）冷却、整粒系统的电气、仪表和计算机系统。 另外还有抽风机系统、水处理系统、工艺除尘系统、环境除尘系统和余热利用系统等系统的电气、仪表、计算机系统和高低 压 供配电系统。 五 、 设计原则 我 们 经过认 真 研 究 和分 析 ，在烧结机自动化系统中，基 本 方案是：采 用 PLC 计算机自动化控制系统。 自动化控制系统的设计将 以先 进﹑ 可 靠 ﹑ 实 用为 原则 ，并 根 据冶 金 设备 的特 点及 用户所提工艺要求，采 用 PLC 计算机自动化控制系统,并 充 分 利用 PLC 系统的优势 ，减 少 故 障 率 ，发 挥 设备 的最 大 效 率 。 六 、 设备 选 型 说明 自控系统设备 和仪表系统设备 的选 型 及 设备 安装 水平 将 按 照 高精 度﹑ 高可 靠 性的原则 ，一般 检 测 设备 选 用国 内 一流 设备 ，特 殊 检 测 选 用国 外引 进设备 。 2 ➢ 低压配电柜和MCC 柜采用GGD 型。 ➢ 高压柜采用KYN28 型。 ➢ 抽风机2400KW 电机的启动采用“湖北追日”的液阻启动器和液阻启动星角柜。 ➢ 低压电器以国内一流的电器为主，或者根据用户的要求进行选型。推荐正泰和德力西。 ➢ 变频器采用“艾默生”或者“安川”等变频器或者根据业主的要求进行选择。变频器与 PLC 系统的连接推荐采用点对点的方式。 ➢ 55KW 以上的低压电机采用软起动方式，并设置旁通接触器，在软起动器故障时使用。软起动器采用天传产品...
