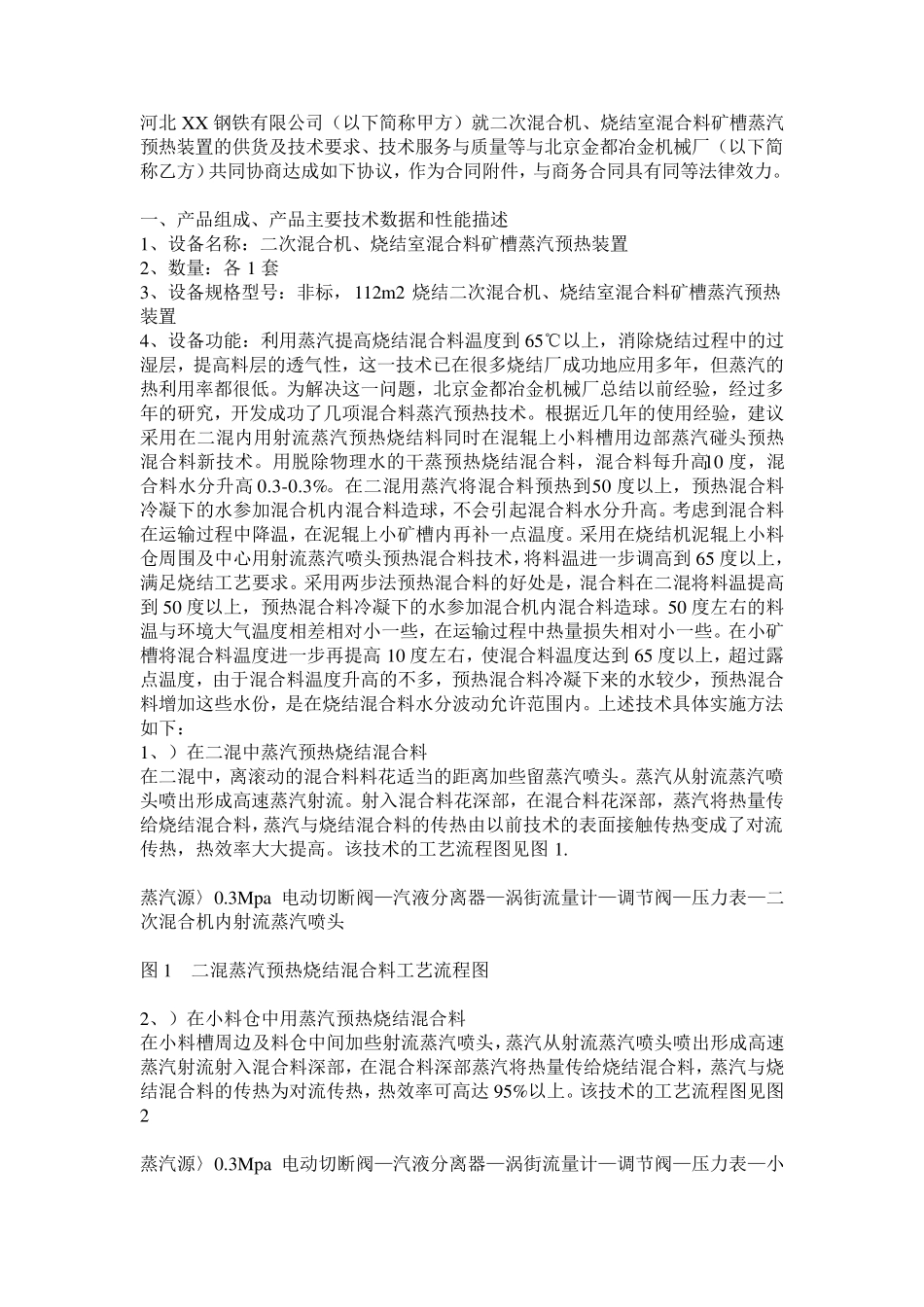

河北 XX 钢铁有限公司（以下简称甲方）就二次混合机、烧结室混合料矿槽蒸汽预热装置的供货及技术要求、技术服务与质量等与北京金都冶金机械厂（以下简称乙方）共同协商达成如下协议，作为合同附件，与商务合同具有同等法律效力。 一、产品组成、产品主要技术数据和性能描述 1、设备名称：二次混合机、烧结室混合料矿槽蒸汽预热装置 2、数量：各 1 套 3、设备规格型号：非标，112m2 烧结二次混合机、烧结室混合料矿槽蒸汽预热装置 4、设备功能：利用蒸汽提高烧结混合料温度到 65℃以上，消除烧结过程中的过湿层，提高料层的透气性，这一技术已在很多烧结厂成功地应用多年，但蒸汽的热利用率都很低。为解决这一问题，北京金都冶金机械厂总结以前经验，经过多年的研究，开发成功了几项混合料蒸汽预热技术。根据近几年的使用经验，建议采用在二混内用射流蒸汽预热烧结料同时在混辊上小料槽用边部蒸汽碰头预热混合料新技术。用脱除物理水的干蒸预热烧结混合料，混合料每升高10 度，混合料水分升高 0.3-0.3%。在二混用蒸汽将混合料预热到50 度以上，预热混合料冷凝下的水参加混合机内混合料造球，不会引起混合料水分升高。考虑到混合料在运输过程中降温，在泥辊上小矿槽内再补一点温度。采用在烧结机泥辊上小料仓周围及中心用射流蒸汽喷头预热混合料技术，将料温进一步调高到 65 度以上，满足烧结工艺要求。采用两步法预热混合料的好处是，混合料在二混将料温提高到 50 度以上，预热混合料冷凝下的水参加混合机内混合料造球。50 度左右的料温与环境大气温度相差相对小一些，在运输过程中热量损失相对小一些。在小矿槽将混合料温度进一步再提高 10 度左右，使混合料温度达到 65 度以上，超过露点温度，由于混合料温度升高的不多，预热混合料冷凝下来的水较少，预热混合料增加这些水份，是在烧结混合料水分波动允许范围内。上述技术具体实施方法如下： 1、）在二混中蒸汽预热烧结混合料 在二混中，离滚动的混合料料花适当的距离加些留蒸汽喷头。蒸汽从射流蒸汽喷头喷出形成高速蒸汽射流。射入混合料花深部，在混合料花深部，蒸汽将热量传给烧结混合料，蒸汽与烧结混合料的传热由以前技术的表面接触传热变成了对流传热，热效率大大提高。该技术的工艺流程图见图1. 蒸汽源〉0.3Mpa 电动切断阀—汽液分离器—涡街流量计—调节阀—压力表—二次混合机内射流蒸汽喷头 图1 二混蒸汽预热烧结混合料工艺流程图 2、）在小料仓中用蒸汽...
