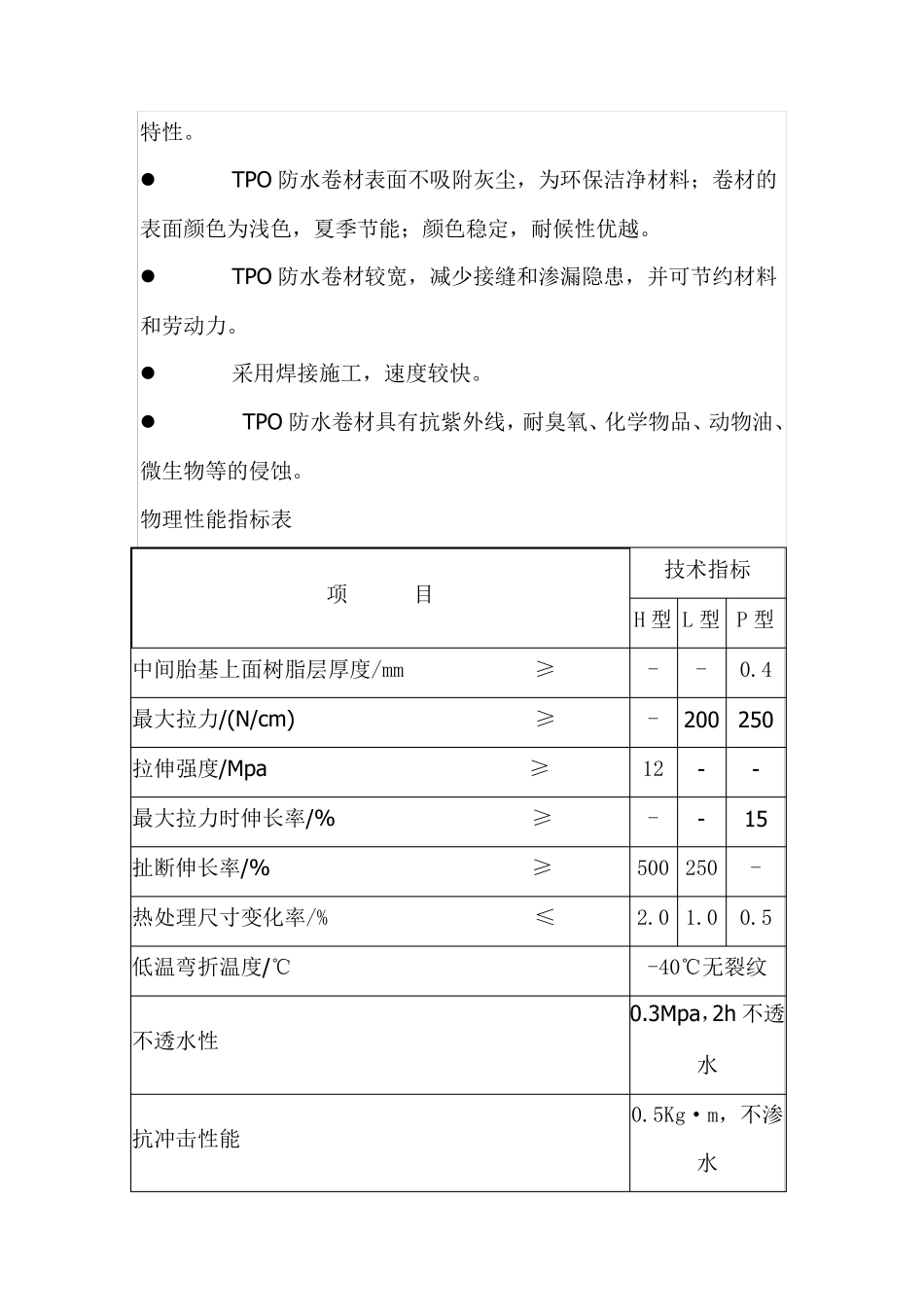

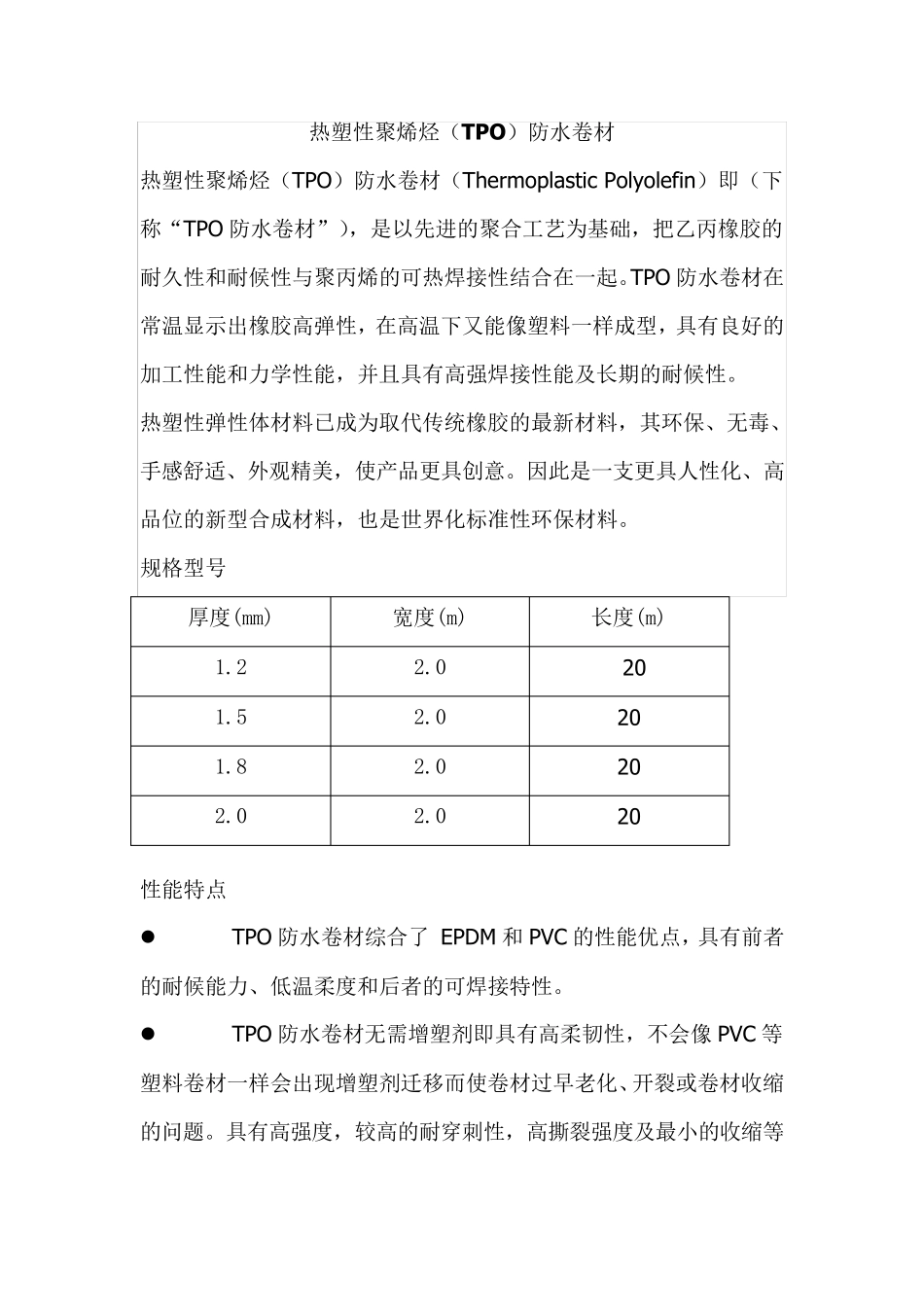

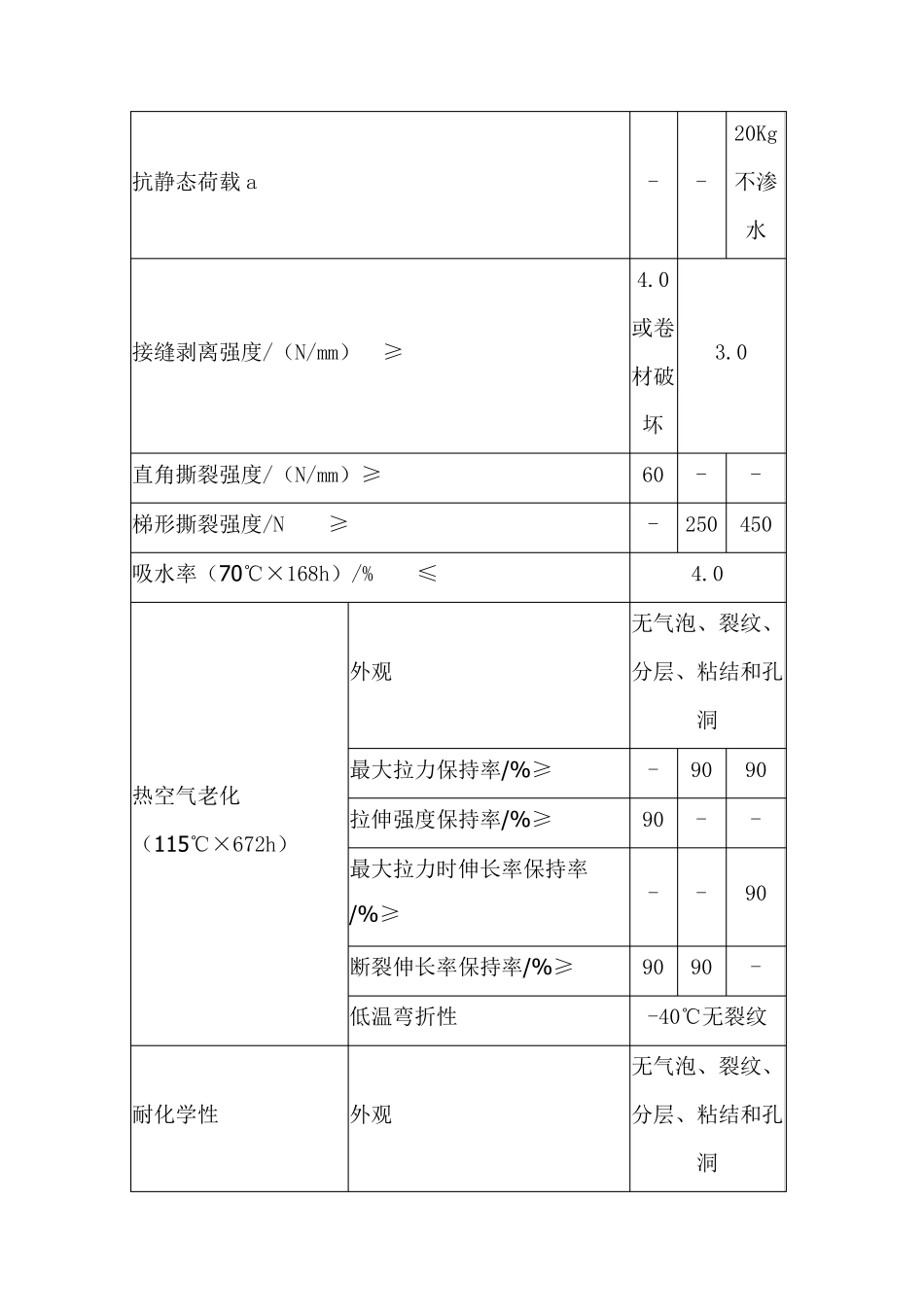

热塑性聚烯烃（TPO）防水卷材 热塑性聚烯烃（TPO）防水卷材（Thermoplastic Poly olefin）即（下称“TPO 防水卷材”），是以先进的聚合工艺为基础，把乙丙橡胶的耐久性和耐候性与聚丙烯的可热焊接性结合在一起。TPO 防水卷材在常温显示出橡胶高弹性，在高温下又能像塑料一样成型，具有良好的加工性能和力学性能，并且具有高强焊接性能及长期的耐候性。 热塑性弹性体材料已成为取代传统橡胶的最新材料，其环保、无毒、手感舒适、外观精美，使产品更具创意。因此是一支更具人性化、高品位的新型合成材料，也是世界化标准性环保材料。 规格型号 厚度(mm) 宽度(m) 长度(m) 1.2 2.0 20 1.5 2.0 20 1.8 2.0 20 2.0 2.0 20 性能特点 TPO 防水卷材综合了 EPDM 和 PVC 的性能优点，具有前者的耐候能力、低温柔度和后者的可焊接特性。 TPO 防水卷材无需增塑剂即具有高柔韧性，不会像 PVC 等塑料卷材一样会出现增塑剂迁移而使卷材过早老化、开裂或卷材收缩的问题。具有高强度，较高的耐穿刺性，高撕裂强度及最小的收缩等特性。 TPO 防水卷材表面不吸附灰尘，为环保洁净材料；卷材的表面颜色为浅色，夏季节能；颜色稳定，耐候性优越。 TPO 防水卷材较宽，减少接缝和渗漏隐患，并可节约材料和劳动力。 采用焊接施工，速度较快。 TPO 防水卷材具有抗紫外线，耐臭氧、化学物品、动物油、微生物等的侵蚀。 物理性能指标表 项 目 技术指标 H 型 L 型 P 型 中间胎基上面树脂层厚度/mm ≥ - - 0.4 最大拉力/(N/cm) ≥ - 200 250 拉伸强度/Mpa ≥ 12 - - 最大拉力时伸长率/% ≥ - - 15 扯断伸长率/% ≥ 500 250 - 热处理尺寸变化率/% ≤ 2.0 1.0 0.5 低温弯折温度/℃ -40℃无裂纹 不透水性 0.3Mpa，2h 不透水 抗冲击性能 0.5Kg·m，不渗水 抗静态荷载a - - 20Kg不渗水 接缝剥离强度/（N/mm） ≥ 4.0或卷材破坏 3.0 直角撕裂强度/（N/mm）≥ 60 - - 梯形撕裂强度/N ≥ - 250 450 吸水率（70℃×168h）/% ≤ 4.0 热空气老化 （115℃×672h） 外观 无气泡、裂纹、分层、粘结和孔洞 最大拉力保持率/%≥ - 90 90 拉伸强度保持率/%≥ 90 - - 最大拉力时伸长率保持率/%≥ - - 90 断裂伸长率保持率/%≥ 90 90 - 低温弯折性 -40℃无裂纹 耐化学性 外观 无气泡、裂纹、分层、粘结和孔洞 最大拉力保持率/%≥ - ...
