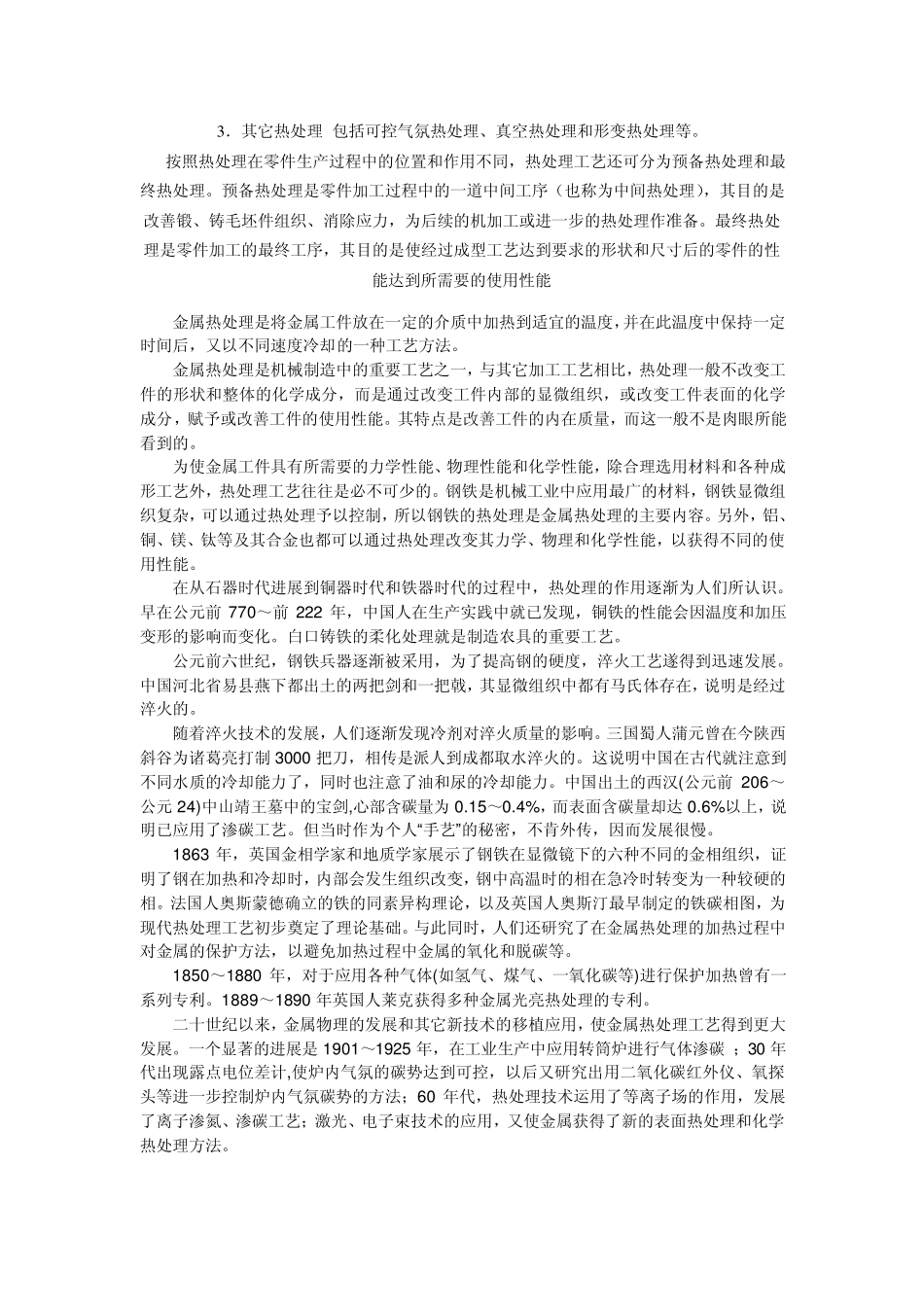

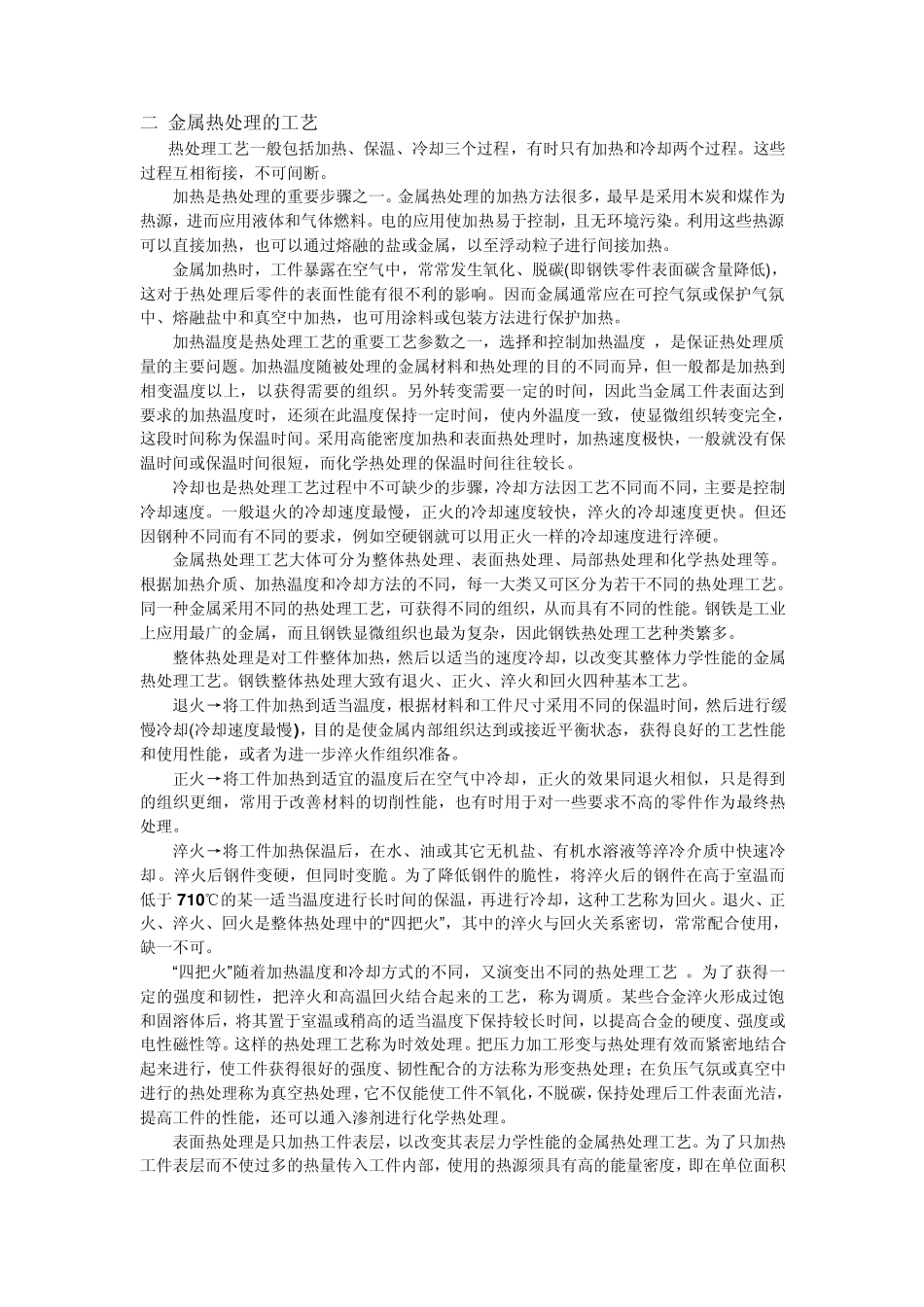

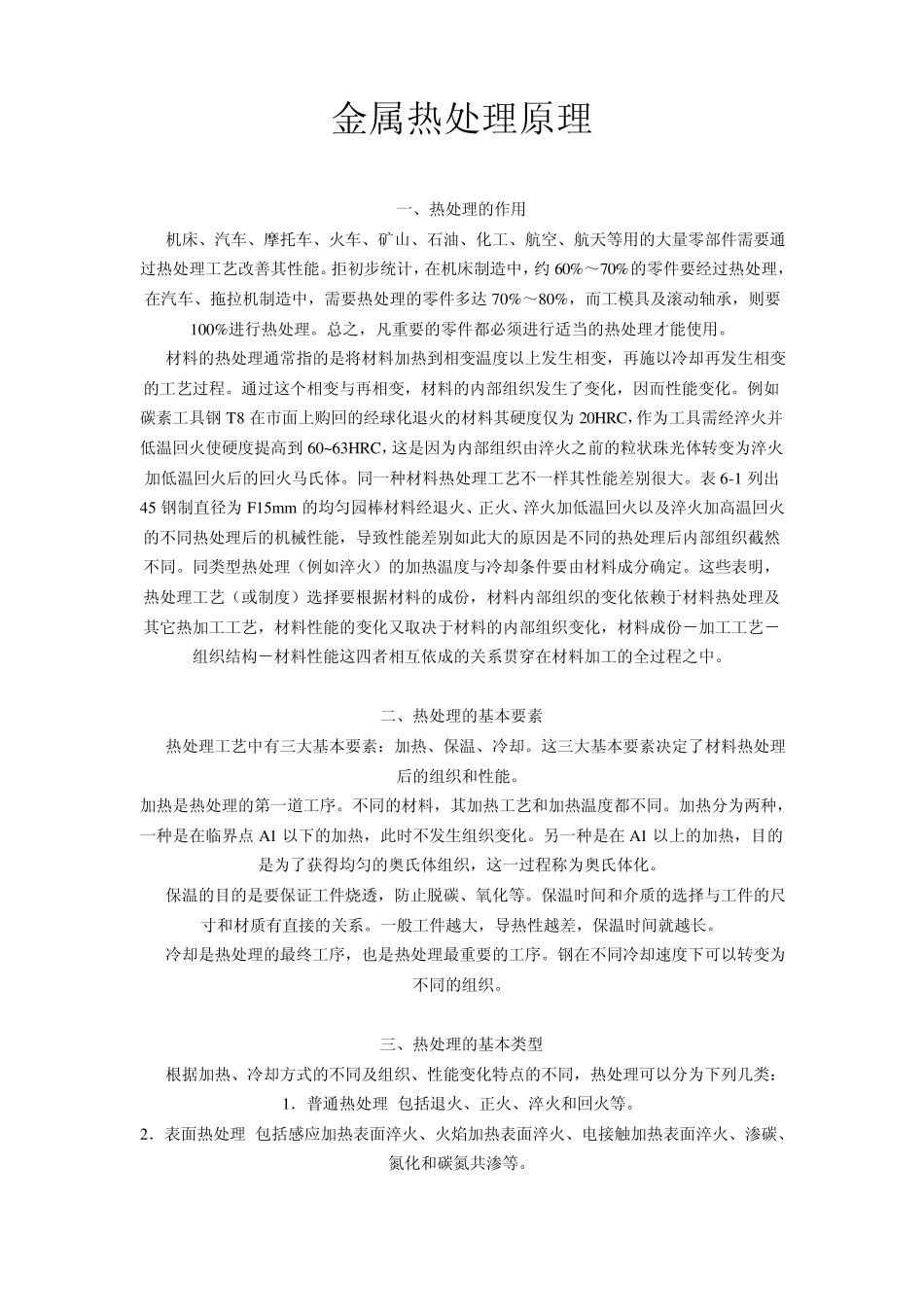

金属热处理原理 一、热处理的作用 机床、汽车、摩托车、火车、矿山、石油、化工、航空、航天等用的大量零部件需要通过热处理工艺改善其性能。拒初步统计，在机床制造中，约 60%～70%的零件要经过热处理，在汽车、拖拉机制造中，需要热处理的零件多达 70%～80%，而工模具及滚动轴承，则要100%进行热处理。总之，凡重要的零件都必须进行适当的热处理才能使用。 材料的热处理通常指的是将材料加热到相变温度以上发生相变，再施以冷却再发生相变的工艺过程。通过这个相变与再相变，材料的内部组织发生了变化，因而性能变化。例如碳素工具钢 T8 在市面上购回的经球化退火的材料其硬度仅为 20HRC，作为工具需经淬火并低温回火使硬度提高到 60~63HRC，这是因为内部组织由淬火之前的粒状珠光体转变为淬火加低温回火后的回火马氏体。同一种材料热处理工艺不一样其性能差别很大。表 6-1 列出45 钢制直径为 F15mm 的均匀园棒材料经退火、正火、淬火加低温回火以及淬火加高温回火的不同热处理后的机械性能，导致性能差别如此大的原因是不同的热处理后内部组织截然不同。同类型热处理（例如淬火）的加热温度与冷却条件要由材料成分确定。这些表明，热处理工艺（或制度）选择要根据材料的成份，材料内部组织的变化依赖于材料热处理及其它热加工工艺，材料性能的变化又取决于材料的内部组织变化，材料成份－加工工艺－组织结构－材料性能这四者相互依成的关系贯穿在材料加工的全过程之中。 二、热处理的基本要素 热处理工艺中有三大基本要素：加热、保温、冷却。这三大基本要素决定了材料热处理后的组织和性能。 加热是热处理的第一道工序。不同的材料，其加热工艺和加热温度都不同。加热分为两种，一种是在临界点 A1 以下的加热，此时不发生组织变化。另一种是在 A1 以上的加热，目的是为了获得均匀的奥氏体组织，这一过程称为奥氏体化。 保温的目的是要保证工件烧透，防止脱碳、氧化等。保温时间和介质的选择与工件的尺寸和材质有直接的关系。一般工件越大，导热性越差，保温时间就越长。 冷却是热处理的最终工序，也是热处理最重要的工序。钢在不同冷却速度下可以转变为不同的组织。 三、热处理的基本类型 根据加热、冷却方式的不同及组织、性能变化特点的不同，热处理可以分为下列几类： 1．普通热处理 包括退火、正火、淬火和回火等。 2．表面热处理 包括感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火、渗碳、氮化和...
