热处理综合实验指导书VIP免费

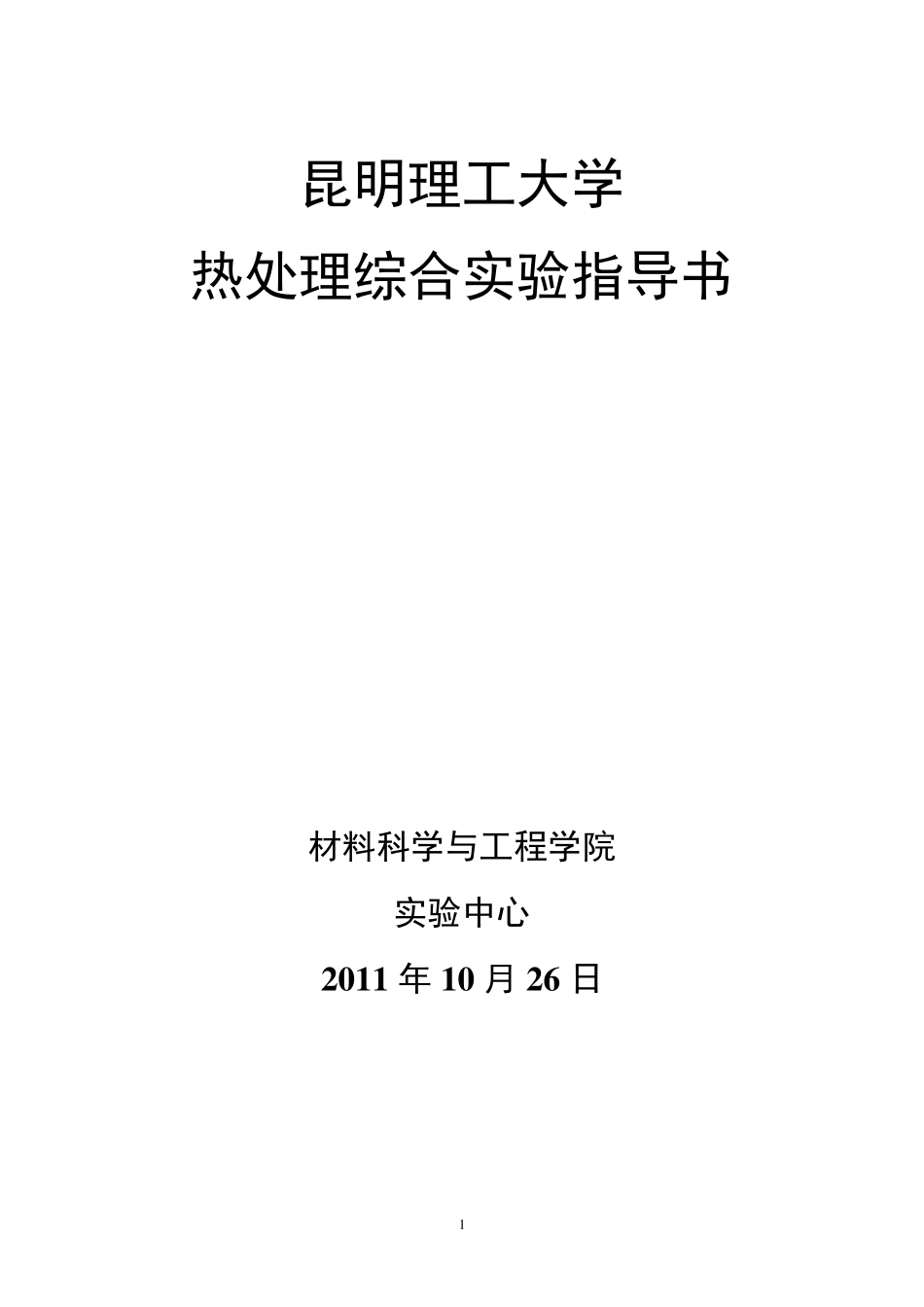

1 昆明理工大学 热处理综合实验指导书 材料科学与工程学院 实验中心 2 0 1 1 年 1 0 月 2 6 日 2 第一节 概述 热处理综合实验是对学生热处理基础知识与综合技能的全面锻炼与考察，本实验要求学生以常见机械零件为对象，对零件的工作环境进行分析，并在实验室所能提供试样的钢种范围内（Q235,20，45，40Cr，T8，T10钢）进行选材，再根据材料的基本性质设计相应的热处理工艺，以相同材质的试样进行热处理实验，实验完毕后测试硬度，以对实验效果进行判断。 实验步骤 1、确定要制造的典型零件或工程构件，如：轴类、齿轮类、滚动轴承类、弹簧类、紧固件、曲轴、连杆、工具、模具零件、铸件等。画出零件草图。 2、根据所要制造零件的服役条件（工作状态），选择其材料（在Q23520，45，40Cr，T8，T10等几种钢中来确定）查阅所选材料的化学成分、热处理临界温度。 3、画出该零件的热处理工艺曲线，标明热处理技术要求。 第二节 零件的选材 本实验室可提供的材料有 Q235,20，45，40Cr，T8，T10，各种材料的基本性能与适用范围如下： 1、Q235,20钢 Q235和 20钢都属于碳素结构钢，其强度较低，很少淬火，无回火脆性。冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工，切削加工性、冷拔或正火状态较退火状态好、一般用于制造受力不大而韧性要求高的零件，如杠杆轴，变速箱变速叉，齿轮，重型机械拉杆，钩环等。 Q235和 20钢因为含碳量较低，淬火后表面硬度值也不是太高，在360HBS～400HBS范围内。所用的热处理一般选用化学热处理，像渗碳淬火等，一般不会直接淬火，20钢渗碳淬火回火后的硬度在43HRC～48HRC之间。 2、45钢 45号钢也属于碳素结构钢，其含碳量高于 20钢，硬度不高，易切削加工。45钢调质处理后具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。45钢经过调质（或正火）后可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达 45～52HRC。 3、40Cr 40Cr是一种合金结构钢，价格适中，加工容易，该钢的淬透性高于 45钢，适合于高频淬火，火焰淬火等表面硬化处理等。经适当的热处理以后可获得一定的韧性、塑性和耐磨性。正火可促进组织球化，改进硬度小于 160HBS毛坯的切削性能。 这种钢经调质后用于制造承受中等负荷及中等速度工作的机械零件，如汽车的转向节、后半轴以及机床上的齿轮、轴、蜗杆、花键...
