柴油加氢装置主要操作点VIP免费

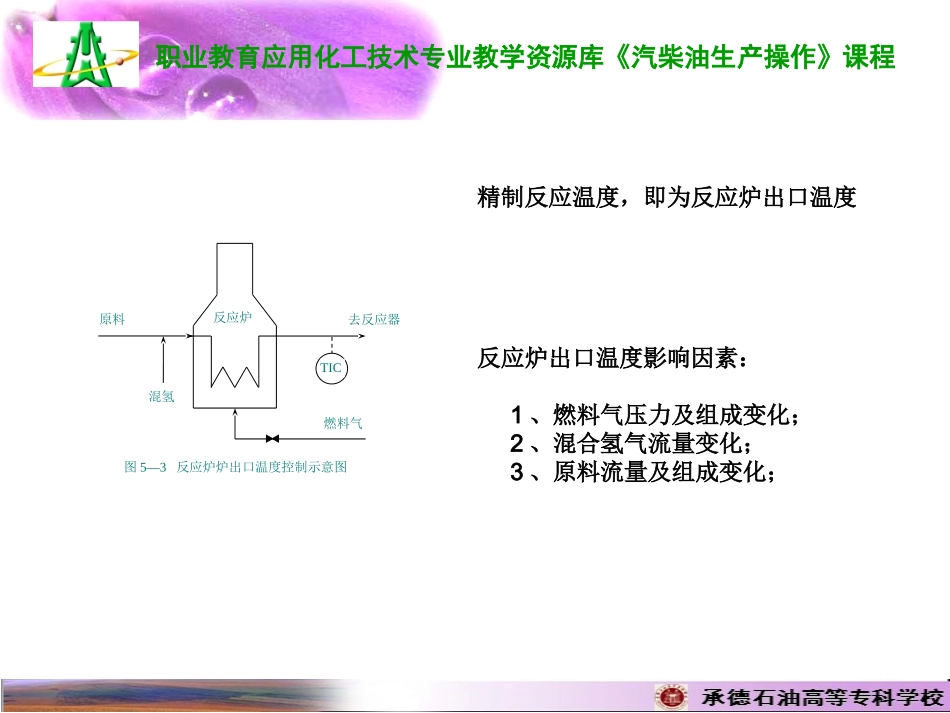

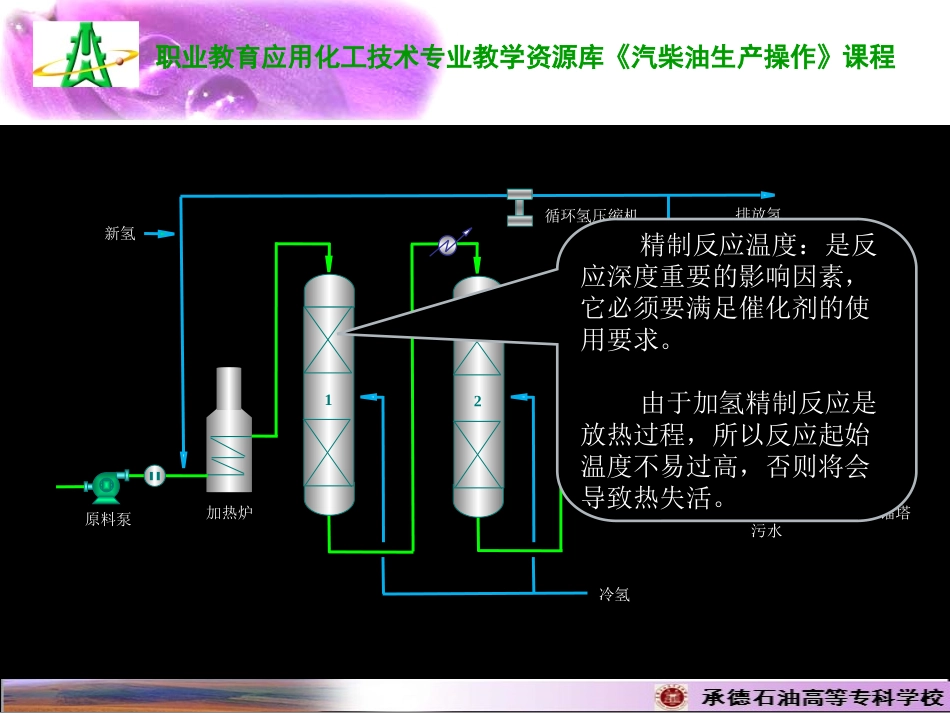

承德石油高等专科学校承德石油高等专科学校职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程柴油加氢装置主要操作点郑哲奎职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程排放氢原料泵加热炉冷却器新氢循环氢压缩机冷氢低分气精制油去分馏塔12高分罐污水低分罐污水精制反应温度：是反应深度重要的影响因素，它必须要满足催化剂的使用要求。由于加氢精制反应是放热过程，所以反应起始温度不易过高，否则将会导致热失活。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程原料混氢燃料气反应炉TIC图5—3反应炉炉出口温度控制示意图去反应器精制反应温度，即为反应炉出口温度反应炉出口温度影响因素：1、燃料气压力及组成变化；2、混合氢气流量变化；3、原料流量及组成变化；职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程排放氢原料泵加热炉冷却器新氢循环氢压缩机冷氢低分气精制油去分馏塔12高分罐污水低分罐污水改质反应温度：是改质反应深度重要的影响因素，它必须要满足催化剂的使用要求。由于加氢改质反应是放热过程，所以反应起始温度不易过高，否则将会导致热失活。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程排放氢原料泵加热炉冷却器新氢循环氢压缩机冷氢低分气精制油去分馏塔12高分罐污水低分罐污水改质反应温度，与精制反应床层温度变化趋势是相同的。精制反应床层温度影响因素：1、加热炉出口温度变化；2、反应器进料量变化；3、进料组成变化；4、冷氢用量变化；5、催化剂活性变化；6、空速变化。改质反应温度比精制反应床层温度多一点，冷却力度变化。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程柴油加氢装置加氢精制反应器内发生的反应：一、加氢脱硫反应：二、加氢脱氮反应：三、加氢脱氧反应：四、加氢脱金属反应：五、烯烃饱和反应：但是与催化重整预加氢反应器不同的是，柴油加氢精制反应器内的反应压力更高，约在8.6MPa左右。这是因为精制反应器与后面的改质反应器是串联，改质反应是芳烃开环的反应，需要较高的反应压力。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程氢气低分气精制油去分馏塔高分罐污水低分罐污水高分罐内分离三相是氢气、油相和污水低分罐内分离三相是低分气、精制油和污水职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程反应油从低分罐来柴油出装置分馏塔瓦斯气回流罐石脑油原料泵分馏塔底泵柴油加氢精制装置分馏系统工艺流程图分馏单元的任务是做好柴油轻组分含量的控制，即50%蒸发温度的控制。具体轻组分控制量为多少？要看油库待调和的直馏柴油的情况而定。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程反应油从低分罐来柴油出装置分馏塔瓦斯气回流罐石脑油原料泵分馏塔底泵柴油加氢精制装置分馏系统工艺流程图这里的石脑油，杂质含量很少，可以作为精制油直接进入催化重整装置重整反应系统发生重整反应。或者作为化工洁净原料。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程反应油从低分罐来柴油出装置分馏塔瓦斯气回流罐石脑油原料泵分馏塔底泵柴油加氢精制装置分馏系统工艺流程图分离塔顶的气体产出量不应有变化，如果其产量增高，说明在反应器内发生的加氢裂化量增加，需要调整反应温度、压力、剂油比、空速等因素。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程原料泵去加热炉图5—5原料泵出口流量控制示意图FIC原料缓冲罐空速大，反应时间短，将会使反应深度达不到工艺要求：1、精制反应器脱除杂质不彻底；2、成品柴油的十六烷值偏低。空速的影响因素：1、原料缓冲罐温度及液位变化；2、原料泵出口流量变化；3、反应器内压力变化。职业教育应用化工技术专业教学资源库《汽柴油生产操作》课程F1F2原料泵循环氢压缩机去反应器图5—6氢油比控制示意图新氢F3合适的氢油比不仅能最大限度地抑制催化剂积碳，还可以调节反应热。氢油比的影响因素：1、原料泵出口流量变化；2、混合氢气流量变化；3、混合氢气纯度变化；4、反应器压力变化。职业教育应用化工技术专业教学资源库《汽柴油生产操作》...
