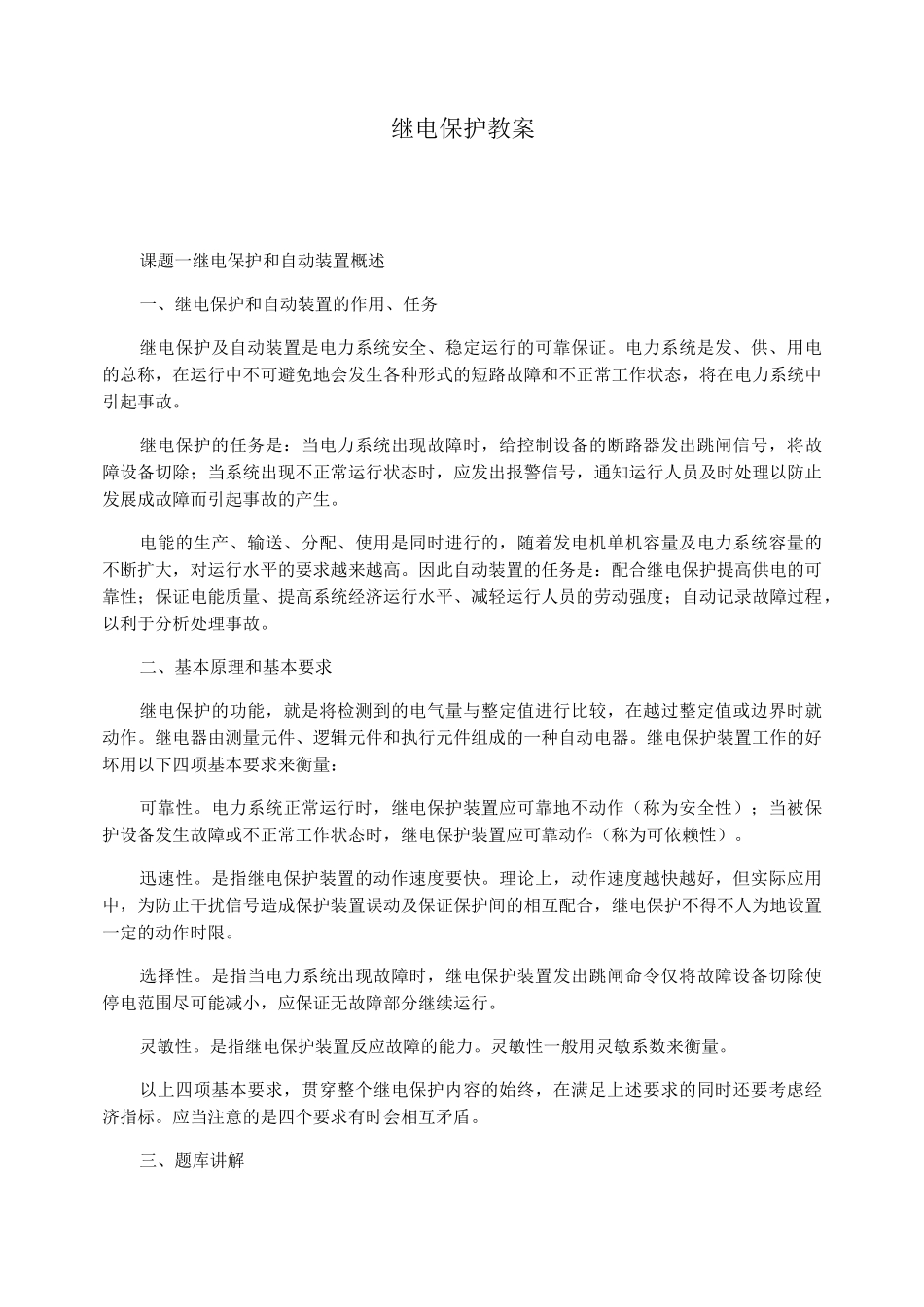

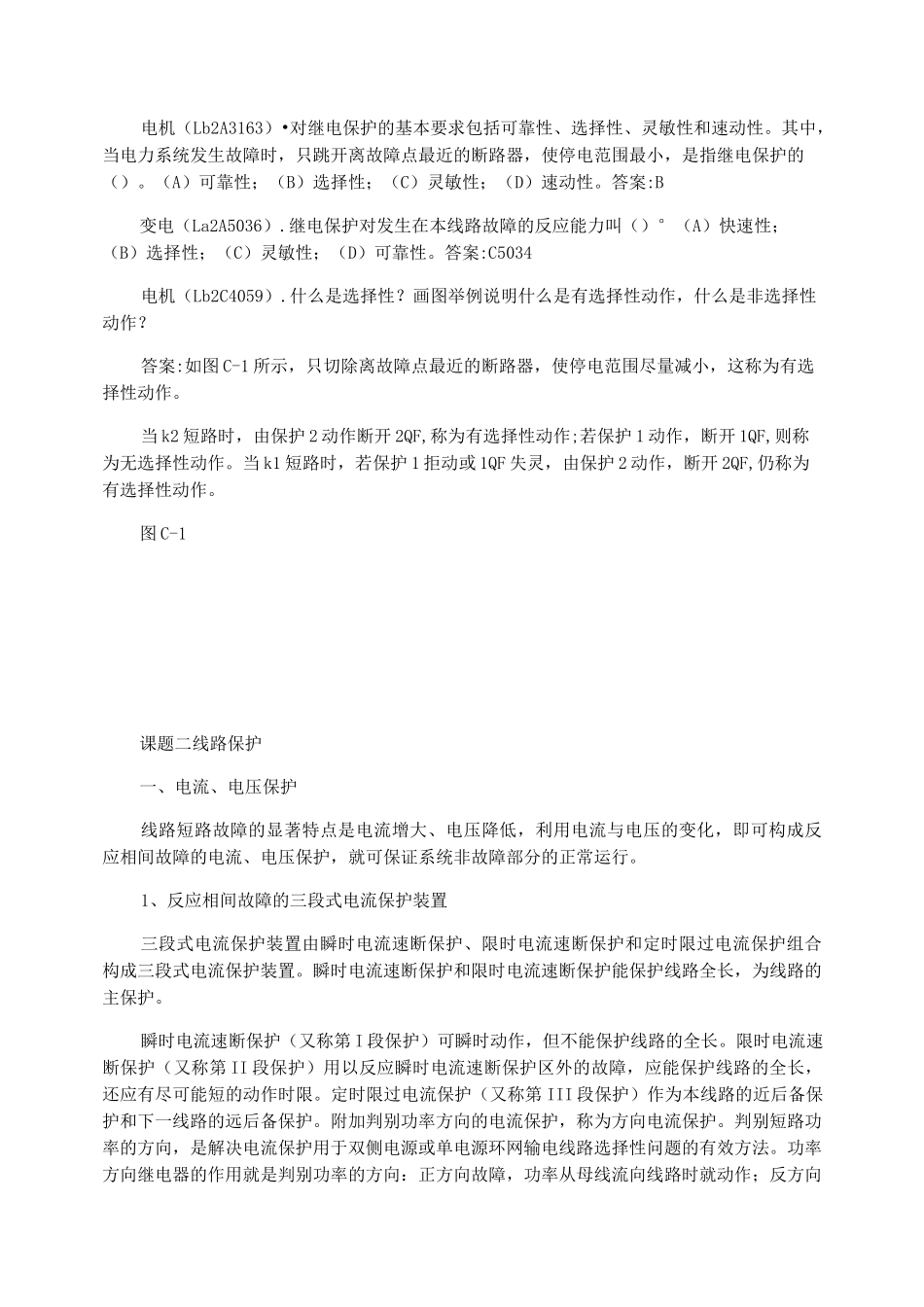

继电保护教案课题一继电保护和自动装置概述一、继电保护和自动装置的作用、任务继电保护及自动装置是电力系统安全、稳定运行的可靠保证。电力系统是发、供、用电的总称，在运行中不可避免地会发生各种形式的短路故障和不正常工作状态，将在电力系统中引起事故。继电保护的任务是：当电力系统出现故障时，给控制设备的断路器发出跳闸信号，将故障设备切除；当系统出现不正常运行状态时，应发出报警信号，通知运行人员及时处理以防止发展成故障而引起事故的产生。电能的生产、输送、分配、使用是同时进行的，随着发电机单机容量及电力系统容量的不断扩大，对运行水平的要求越来越高。因此自动装置的任务是：配合继电保护提高供电的可靠性；保证电能质量、提高系统经济运行水平、减轻运行人员的劳动强度；自动记录故障过程，以利于分析处理事故。二、基本原理和基本要求继电保护的功能，就是将检测到的电气量与整定值进行比较，在越过整定值或边界时就动作。继电器由测量元件、逻辑元件和执行元件组成的一种自动电器。继电保护装置工作的好坏用以下四项基本要求来衡量：可靠性。电力系统正常运行时，继电保护装置应可靠地不动作（称为安全性）；当被保护设备发生故障或不正常工作状态时，继电保护装置应可靠动作（称为可依赖性）。迅速性。是指继电保护装置的动作速度要快。理论上，动作速度越快越好，但实际应用中，为防止干扰信号造成保护装置误动及保证保护间的相互配合，继电保护不得不人为地设置一定的动作时限。选择性。是指当电力系统出现故障时，继电保护装置发出跳闸命令仅将故障设备切除使停电范围尽可能减小，应保证无故障部分继续运行。灵敏性。是指继电保护装置反应故障的能力。灵敏性一般用灵敏系数来衡量。以上四项基本要求，贯穿整个继电保护内容的始终，在满足上述要求的同时还要考虑经济指标。应当注意的是四个要求有时会相互矛盾。三、题库讲解电机（Lb2A3163）•对继电保护的基本要求包括可靠性、选择性、灵敏性和速动性。其中，当电力系统发生故障时，只跳开离故障点最近的断路器，使停电范围最小，是指继电保护的（）。（A）可靠性；（B）选择性；（C）灵敏性；（D）速动性。答案:B变电（La2A5036）.继电保护对发生在本线路故障的反应能力叫（）°（A）快速性；（B）选择性；（C）灵敏性；（D）可靠性。答案:C5034电机（Lb2C4059）.什么是选择性？画图举例说明什么是有选择性动作，什么是非选择性动作？答案:如图 C-1 所示，...
