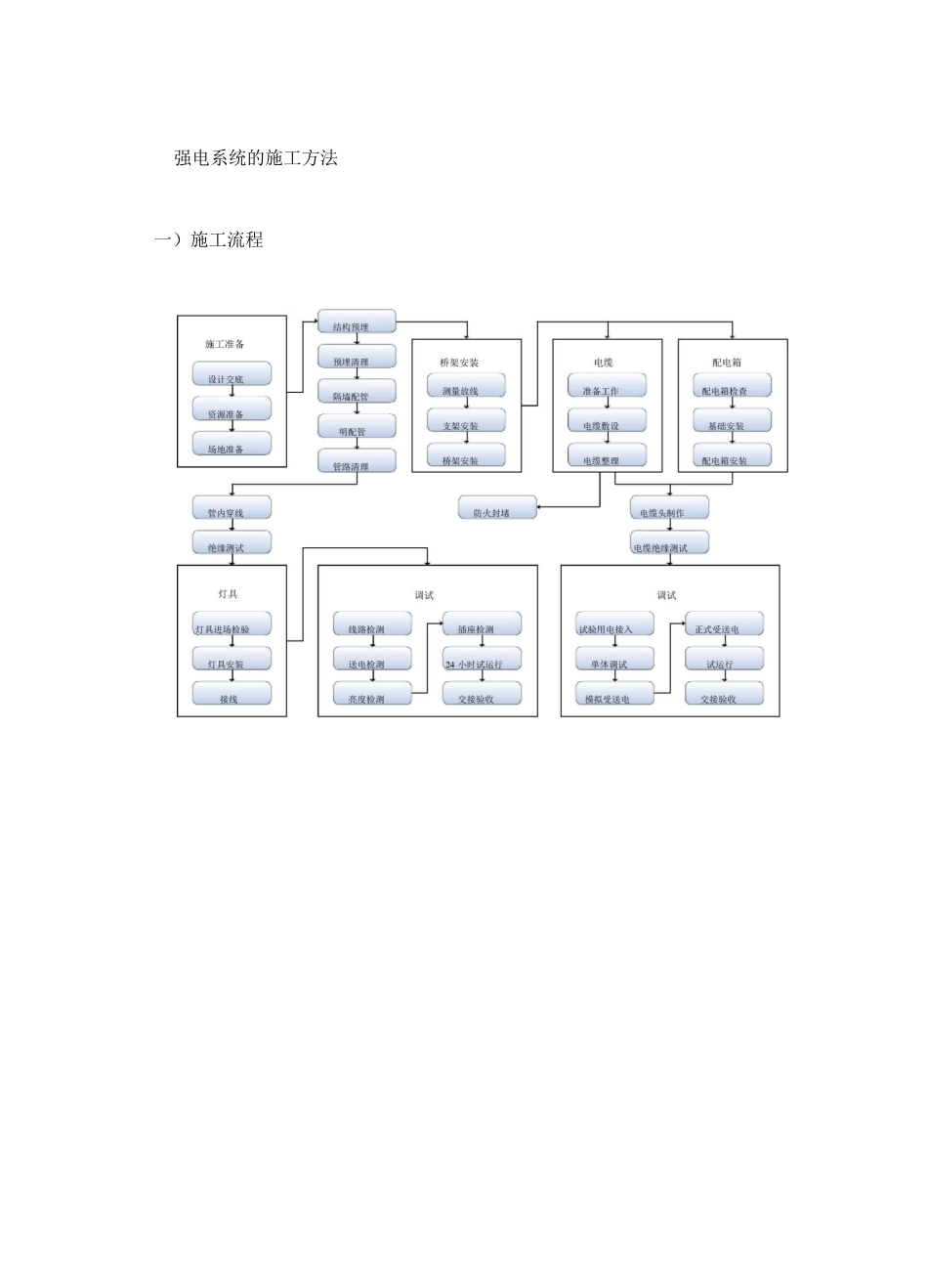

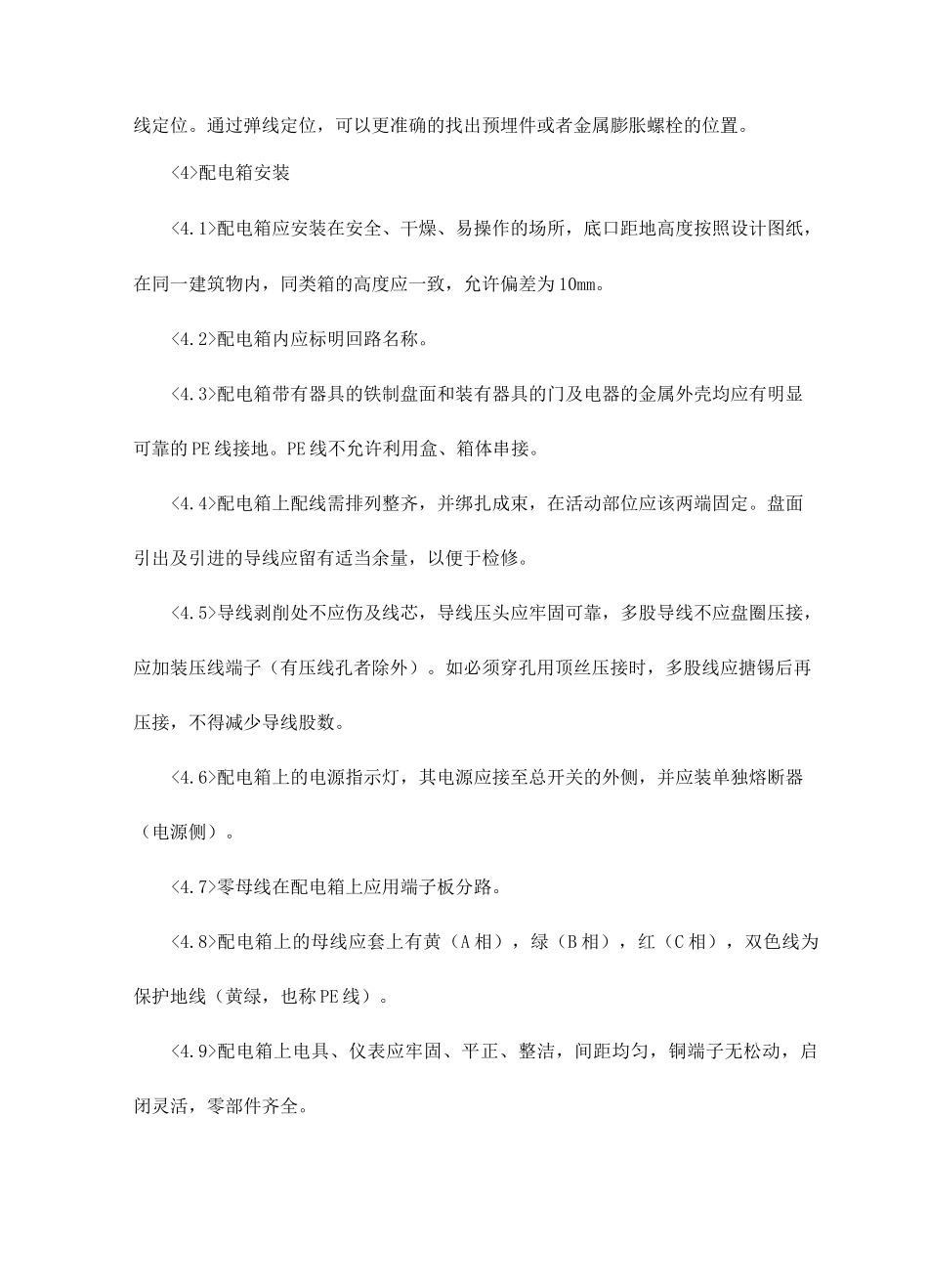

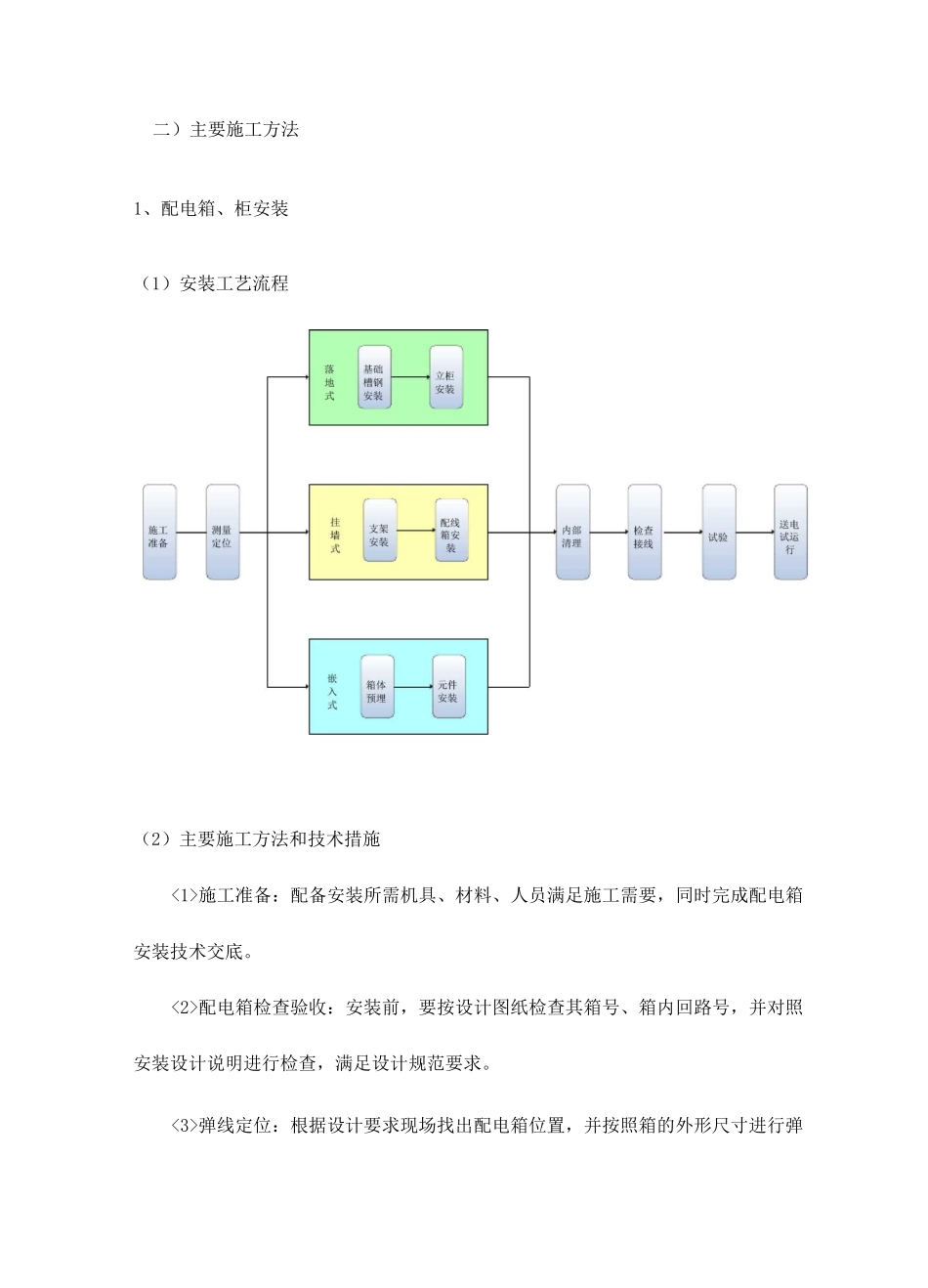

强电系统的施工方法一）施工流程二）主要施工方法1、配电箱、柜安装（1）安装工艺流程（2）主要施工方法和技术措施<1>施工准备：配备安装所需机具、材料、人员满足施工需要，同时完成配电箱安装技术交底。<2>配电箱检查验收：安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。<3>弹线定位：根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀螺栓的位置。<4>配电箱安装<4.1>配电箱应安装在安全、干燥、易操作的场所，底口距地高度按照设计图纸，在同一建筑物内，同类箱的高度应一致，允许偏差为 10mm。<4.2>配电箱内应标明回路名称。<4.3>配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的 PE 线接地。PE 线不允许利用盒、箱体串接。<4.4>配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。<4.5>导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。<4.6>配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。<4.7>零母线在配电箱上应用端子板分路。<4.8>配电箱上的母线应套上有黄（A 相），绿（B 相），红（C 相），双色线为保护地线（黄绿，也称 PE 线）。<4.9>配电箱上电具、仪表应牢固、平正、整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。<4.10>明装配电箱：明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式，具体采用何种方式根据设计文件确定。<4.10.1>铁架固定配电箱：将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电焊，将对口缝焊牢，并将埋入端做成燕尾，然后除锈，刷防锈漆。再找准标高，用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线垂和水平尺测量准确后再稳注铁架。待水泥砂浆凝固后方可进行配电箱的安装。<4.10.2>金属膨胀螺栓固定配电箱：采用金属膨胀螺栓可在混凝土墙固定配电箱。其方法是根据弹线定位确定固定点位置，用电锤在固定位置钻孔，孔深应以刚好将金属膨胀管部分埋入墙内为宜，孔洞应垂直于墙面。<4.10.3>配电箱的安装：在混凝土墙或砖墙上固定明装配电箱时，采用...
