主便道过水路面施工方案VIP免费

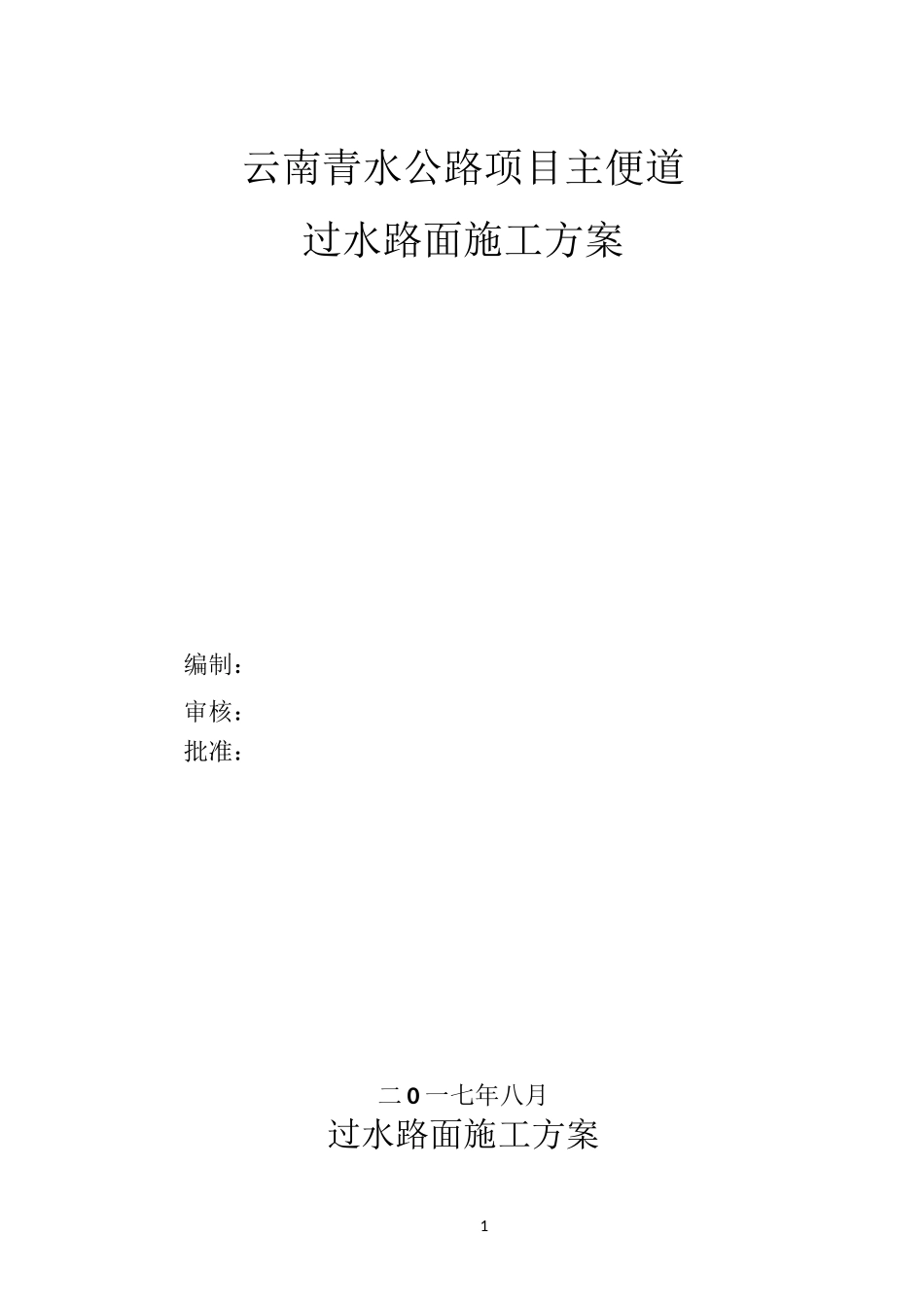

主便道过水路面施工方案_第1页
1/6

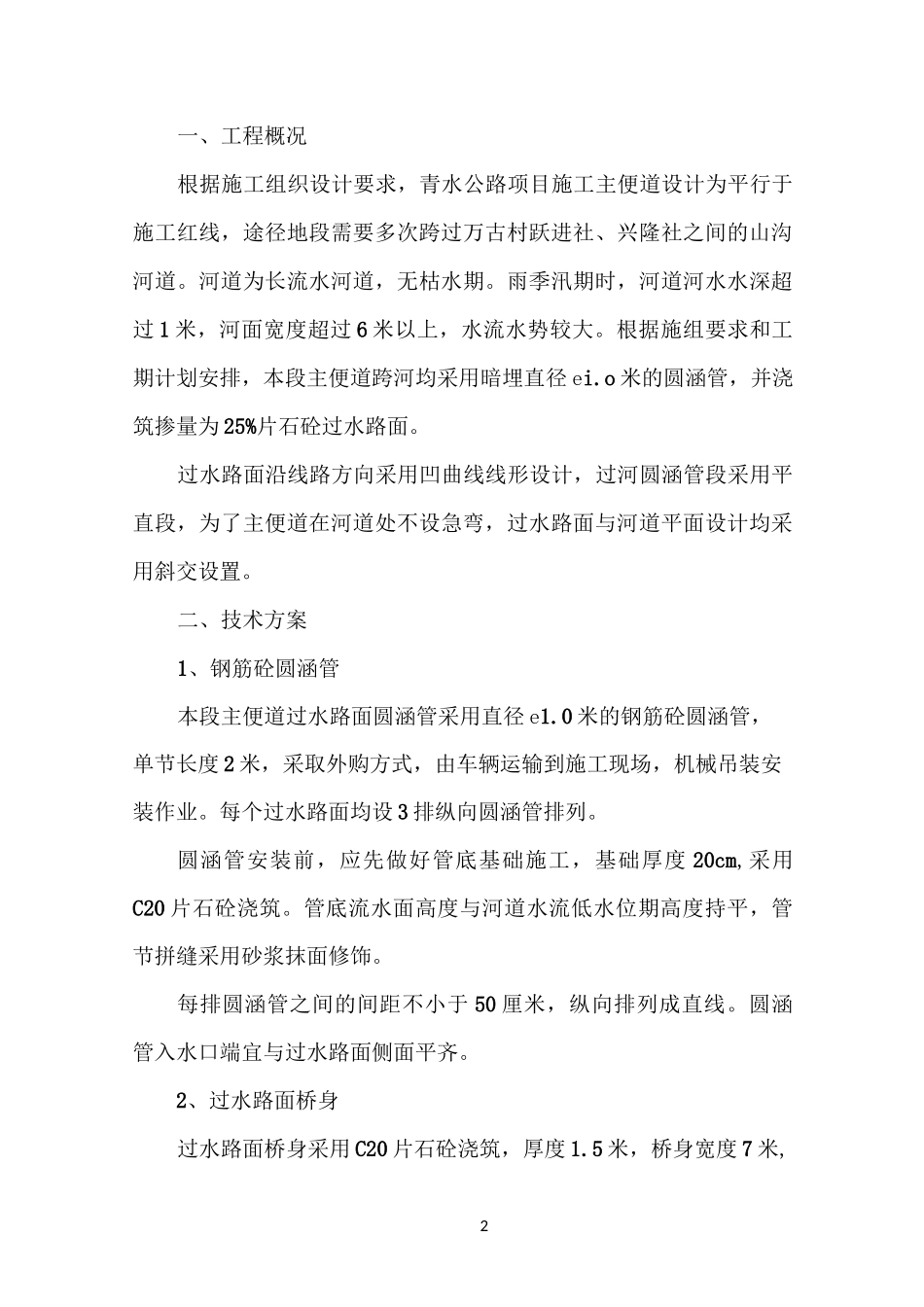

主便道过水路面施工方案_第2页
2/6

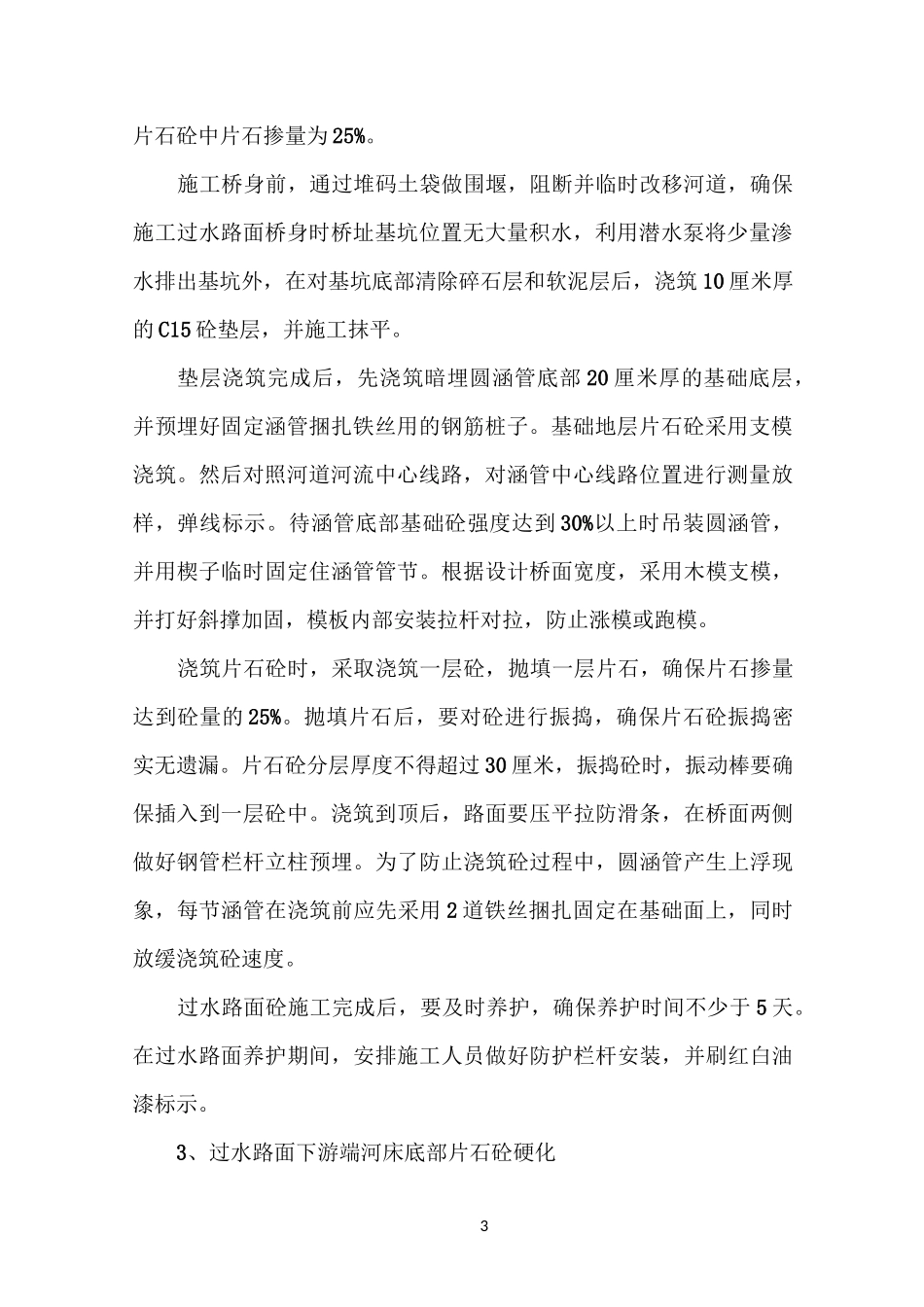

主便道过水路面施工方案_第3页
3/6
1云南青水公路项目主便道过水路面施工方案编制:审核:批准:二 0 一七年八月过水路面施工方案2一、工程概况根据施工组织设计要求,青水公路项目施工主便道设计为平行于施工红线,途径地段需要多次跨过万古村跃进社、兴隆社之间的山沟河道。河道为长流水河道,无枯水期。雨季汛期时,河道河水水深超过 1 米,河面宽度超过 6 米以上,水流水势较大。根据施组要求和工期计划安排,本段主便道跨河均采用暗埋直径 ei.o 米的圆涵管,并浇筑掺量为 25%片石砼过水路面。过水路面沿线路方向采用凹曲线线形设计,过河圆涵管段采用平直段,为了主便道在河道处不设急弯,过水路面与河道平面设计均采用斜交设置。二、技术方案1、钢筋砼圆涵管本段主便道过水路面圆涵管采用直径 e1.0 米的钢筋砼圆涵管,单节长度 2 米,采取外购方式,由车辆运输到施工现场,机械吊装安装作业。每个过水路面均设 3 排纵向圆涵管排列。圆涵管安装前,应先做好管底基础施工,基础厚度 20cm,采用C20 片石砼浇筑。管底流水面高度与河道水流低水位期高度持平,管节拼缝采用砂浆抹面修饰。每排圆涵管之间的间距不小于 50 厘米,纵向排列成直线。圆涵管入水口端宜与过水路面侧面平齐。2、过水路面桥身过水路面桥身采用 C20 片石砼浇筑,厚度 1.5 米,桥身宽度 7 米,3片石砼中片石掺量为 25%。施工桥身前,通过堆码土袋做围堰,阻断并临时改移河道,确保施工过水路面桥身时桥址基坑位置无大量积水,利用潜水泵将少量渗水排出基坑外,在对基坑底部清除碎石层和软泥层后,浇筑 10 厘米厚的 C15 砼垫层,并施工抹平。垫层浇筑完成后,先浇筑暗埋圆涵管底部 20 厘米厚的基础底层,并预埋好固定涵管捆扎铁丝用的钢筋桩子。基础地层片石砼采用支模浇筑。然后对照河道河流中心线路,对涵管中心线路位置进行测量放样,弹线标示。待涵管底部基础砼强度达到 30%以上时吊装圆涵管,并用楔子临时固定住涵管管节。根据设计桥面宽度,采用木模支模,并打好斜撑加固,模板内部安装拉杆对拉,防止涨模或跑模。浇筑片石砼时,采取浇筑一层砼,抛填一层片石,确保片石掺量达到砼量的 25%。抛填片石后,要对砼进行振捣,确保片石砼振捣密实无遗漏。片石砼分层厚度不得超过 30 厘米,振捣砼时,振动棒要确保插入到一层砼中。浇筑到顶后,路面要压平拉防滑条,在桥面两侧做好钢管栏杆立柱预埋。为了防止浇筑砼过程中,圆涵管产生上浮现象,每节涵管在浇筑前应先采用 2 ...
