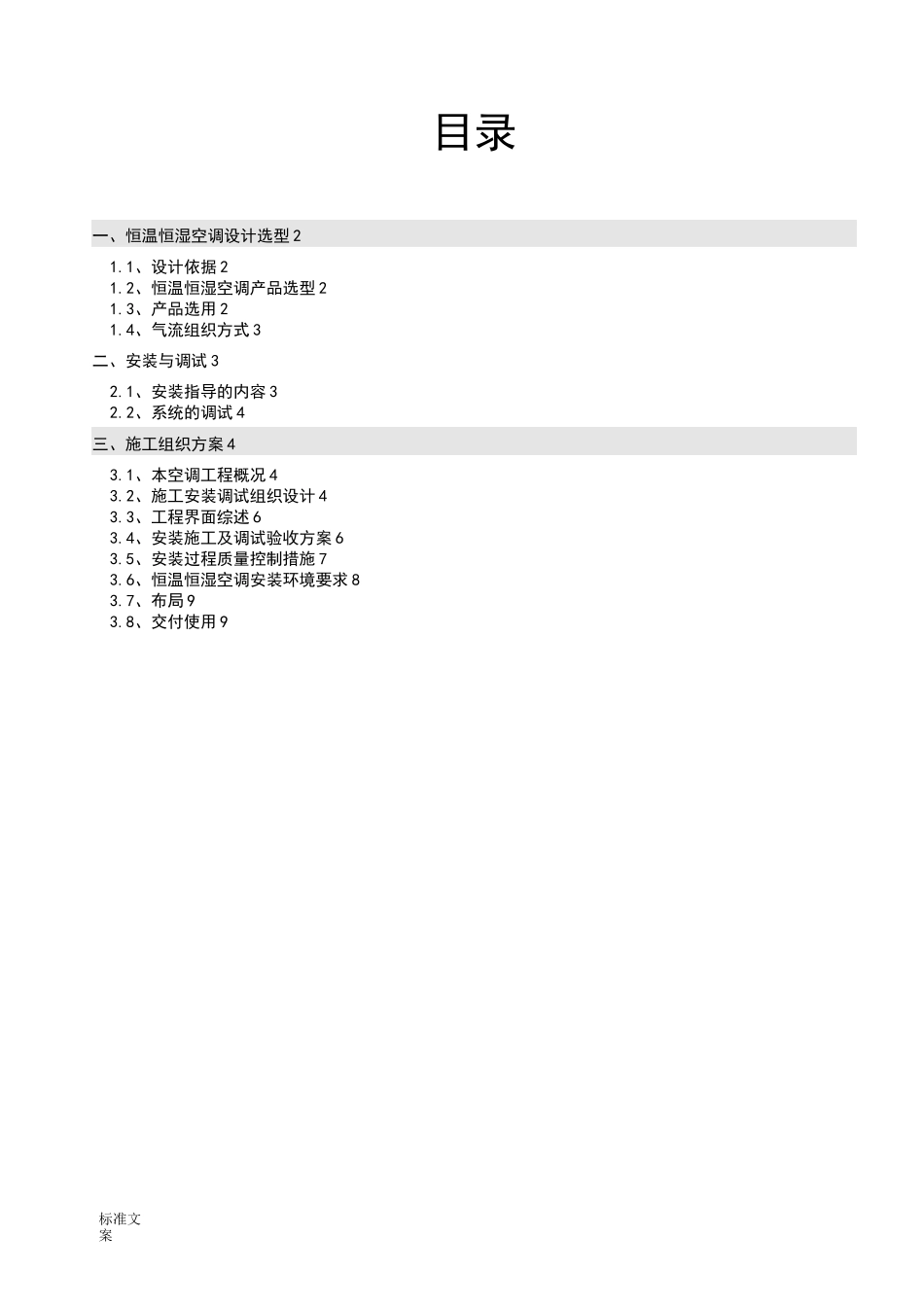

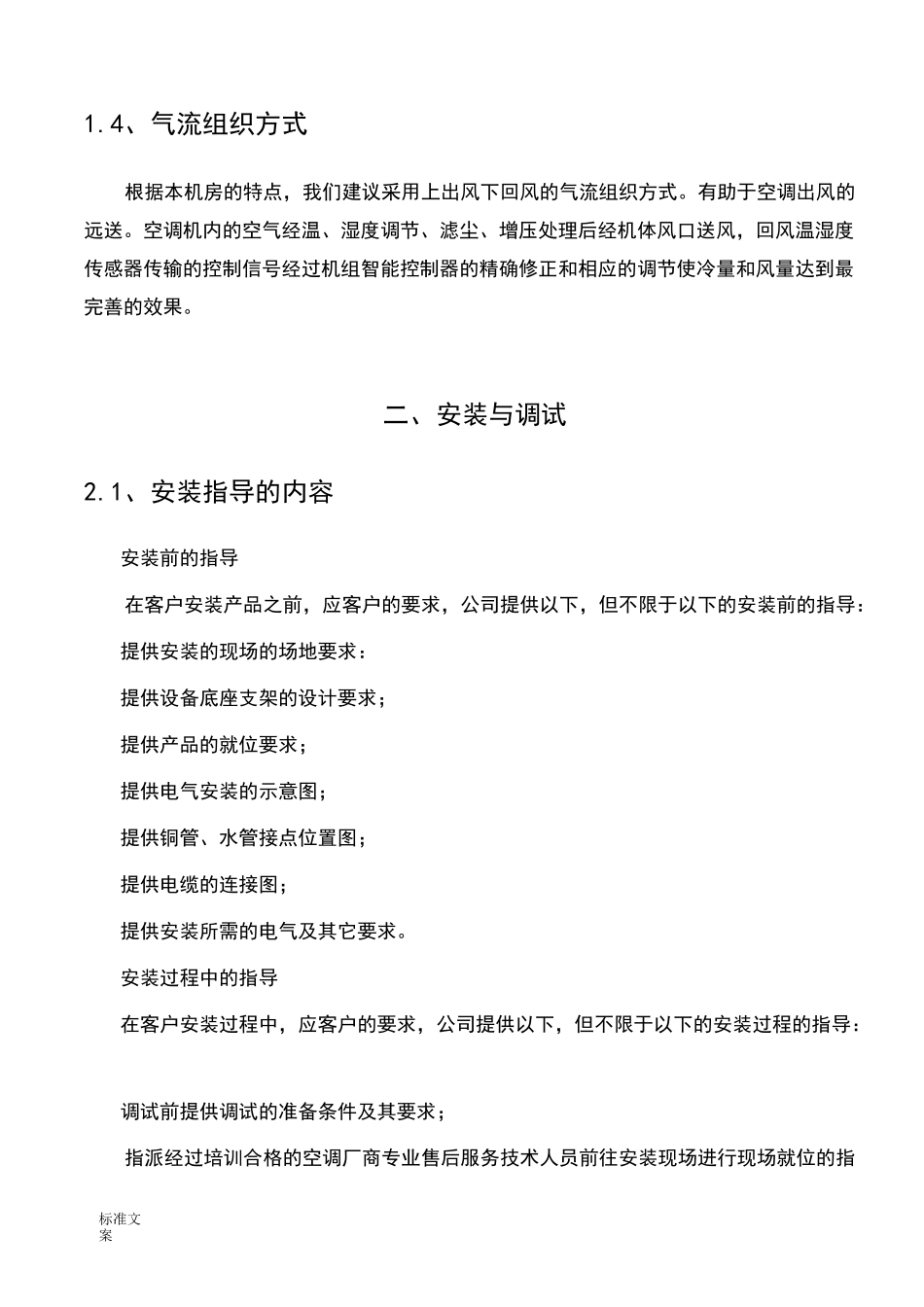

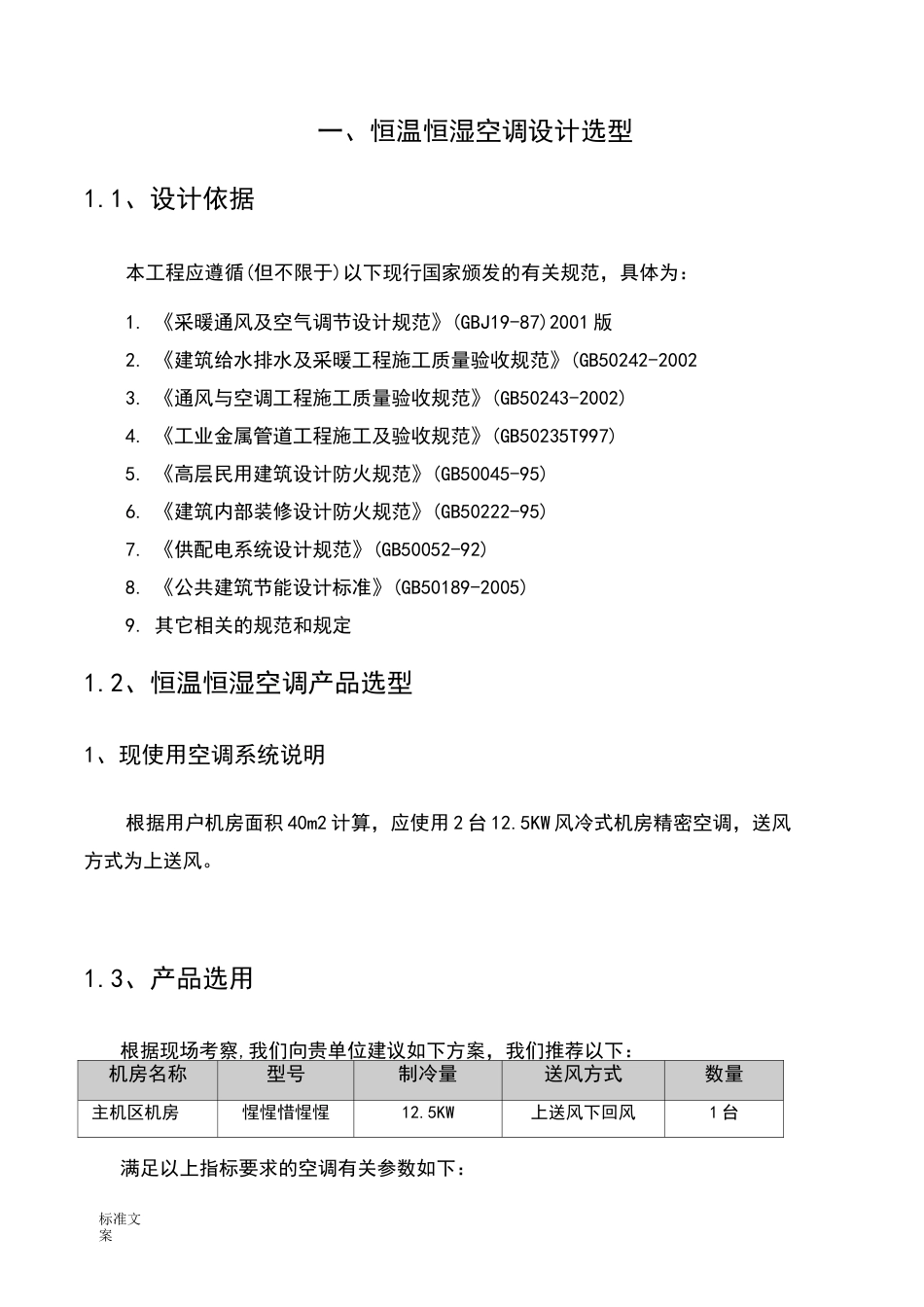

标准文案目录一、恒温恒湿空调设计选型 21.1、设计依据 21.2、恒温恒湿空调产品选型 21.3、产品选用 21.4、气流组织方式 3二、安装与调试 32.1、安装指导的内容 32.2、系统的调试 4三、施工组织方案 43.1、本空调工程概况 43.2、施工安装调试组织设计 43.3、工程界面综述 63.4、安装施工及调试验收方案 63.5、安装过程质量控制措施 73.6、恒温恒湿空调安装环境要求 83.7、布局 93.8、交付使用 9标准文案一、恒温恒湿空调设计选型1.1、设计依据本工程应遵循(但不限于)以下现行国家颁发的有关规范，具体为：1. 《采暖通风及空气调节设计规范》(GBJ19-87)2001 版2. 《建筑给水排水及采暖工程施工质量验收规范》(GB50242-20023. 《通风与空调工程施工质量验收规范》(GB50243-2002)4. 《工业金属管道工程施工及验收规范》(GB50235T997)5. 《高层民用建筑设计防火规范》(GB50045-95)6. 《建筑内部装修设计防火规范》(GB50222-95)7. 《供配电系统设计规范》(GB50052-92)8. 《公共建筑节能设计标准》(GB50189-2005)9. 其它相关的规范和规定1.2、恒温恒湿空调产品选型1、现使用空调系统说明根据用户机房面积 40m2 计算，应使用 2 台 12.5KW 风冷式机房精密空调，送风方式为上送风。1.3、产品选用根据现场考察,我们向贵单位建议如下方案，我们推荐以下：机房名称型号制冷量送风方式数量主机区机房惺惺惜惺惺12.5KW上送风下回风1 台满足以上指标要求的空调有关参数如下：标准文案1.4、气流组织方式根据本机房的特点，我们建议采用上出风下回风的气流组织方式。有助于空调出风的远送。空调机内的空气经温、湿度调节、滤尘、增压处理后经机体风口送风，回风温湿度传感器传输的控制信号经过机组智能控制器的精确修正和相应的调节使冷量和风量达到最完善的效果。二、安装与调试2.1、安装指导的内容安装前的指导在客户安装产品之前，应客户的要求，公司提供以下，但不限于以下的安装前的指导：提供安装的现场的场地要求：提供设备底座支架的设计要求；提供产品的就位要求；提供电气安装的示意图；提供铜管、水管接点位置图；提供电缆的连接图；提供安装所需的电气及其它要求。安装过程中的指导在客户安装过程中，应客户的要求，公司提供以下，但不限于以下的安装过程的指导：调试前提供调试的准备条件及其要求；指派经过培训合格的空调厂商专业售后服务技术人员前往安装现场进行现场就位的指标准文案导；对系统中各部分就位后的...
