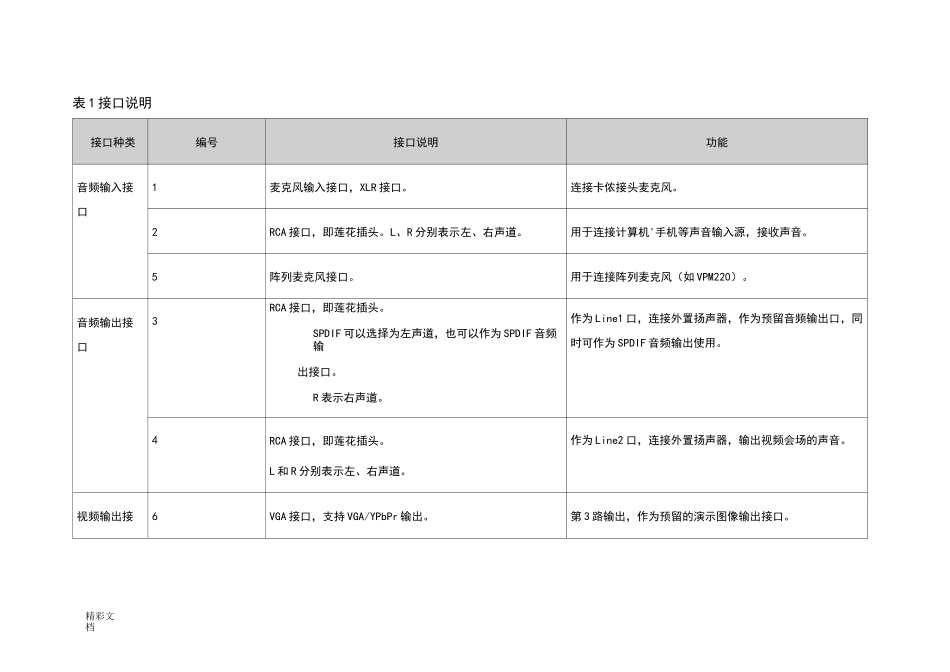

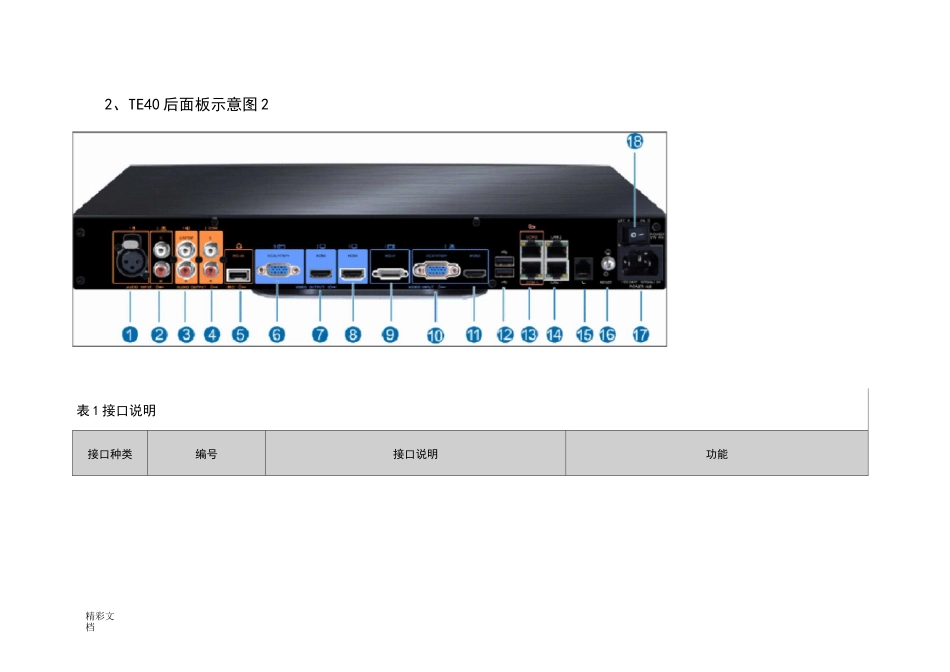

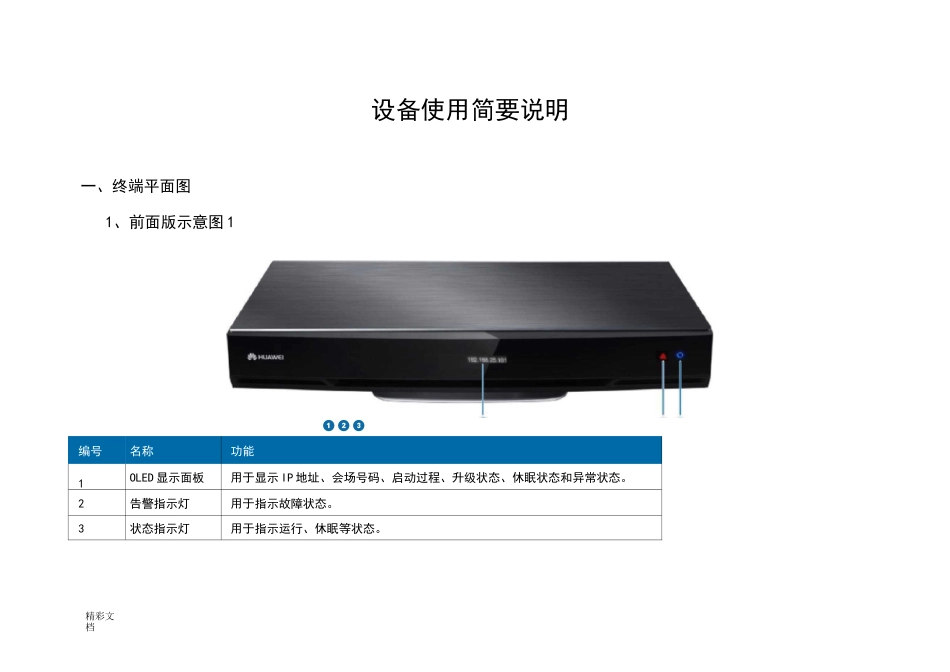

精彩文档设备使用简要说明一、终端平面图1、前面版示意图 1❶❷❸编号名称功能1OLED 显示面板用于显示 IP 地址、会场号码、启动过程、升级状态、休眠状态和异常状态。2告警指示灯用于指示故障状态。3状态指示灯用于指示运行、休眠等状态。精彩文档2、TE40 后面板示意图 2表 1 接口说明接口种类编号接口说明功能精彩文档表 1 接口说明接口种类编号接口说明功能音频输入接口1麦克风输入接口，XLR 接口。连接卡侬接头麦克风。2RCA 接口，即莲花插头。L、R 分别表示左、右声道。用于连接计算机'手机等声音输入源，接收声音。5阵列麦克风接口。用于连接阵列麦克风（如 VPM220）。音频输出接口3RCA 接口，即莲花插头。SPDIF 可以选择为左声道，也可以作为 SPDIF 音频输出接口。R 表示右声道。作为 Line1 口，连接外置扬声器，作为预留音频输出口，同时可作为 SPDIF 音频输出使用。4RCA 接口，即莲花插头。L 和 R 分别表示左、右声道。作为 Line2 口，连接外置扬声器，输出视频会场的声音。视频输出接6VGA 接口，支持 VGA/YPbPr 输出。第 3 路输出，作为预留的演示图像输出接口。精彩文档表 1 接口说明接口种类口编号接口说明功能7HDMI 高清视频输出接口，最高支持 1080p60 分辨率。第 2 路输出，默认为会场演示图像输出接口，显示远端会场的图像。8HDMI 高清视频输出接口，最高支持 1080p60 分辨率。第 1 路输出，默认为会场主视频输出接口，用于显示本地会场的图像。视频输入接口9摄像机接口，该接口是双层接口。高清输入接口。10VGA 接口，支持 VGA/YPbPr 输入。11HDMI 高清视频输入接口。最高支持 1080p60 分辨率。其他接口12USB 接口，支持 2 路 USB。用于外接 USB 设备，如移动硬盘'U 盘或者数据卡等设备13COM 双模式串行通信接口。该接口可用于连接摄像机控制线，也可以用于故障诊断与维精彩文档表 1 接口说明接口种类编号接口说明功能护。14以太网口，10M/100M/1000M 全双工接口。•LAN1 为主网口。支持 IP 网络透传，双网口备份。•LAN2 为透传网口和备用网口。15电话线接口。用于通过 PSTN 线路接入的会议。目前该接口只支持在中国使用，在其他国家均不能使用。16复位按钮。•刚启动时，同步长按此键 10 秒，可以进入小系统。•正常运行时，长按 10 秒可以恢复出厂设置。17电源输入接口，100V〜240VAC,50Hz/60Hz。用于连接电源，为终端供电。18电源开关。用于打开或...
