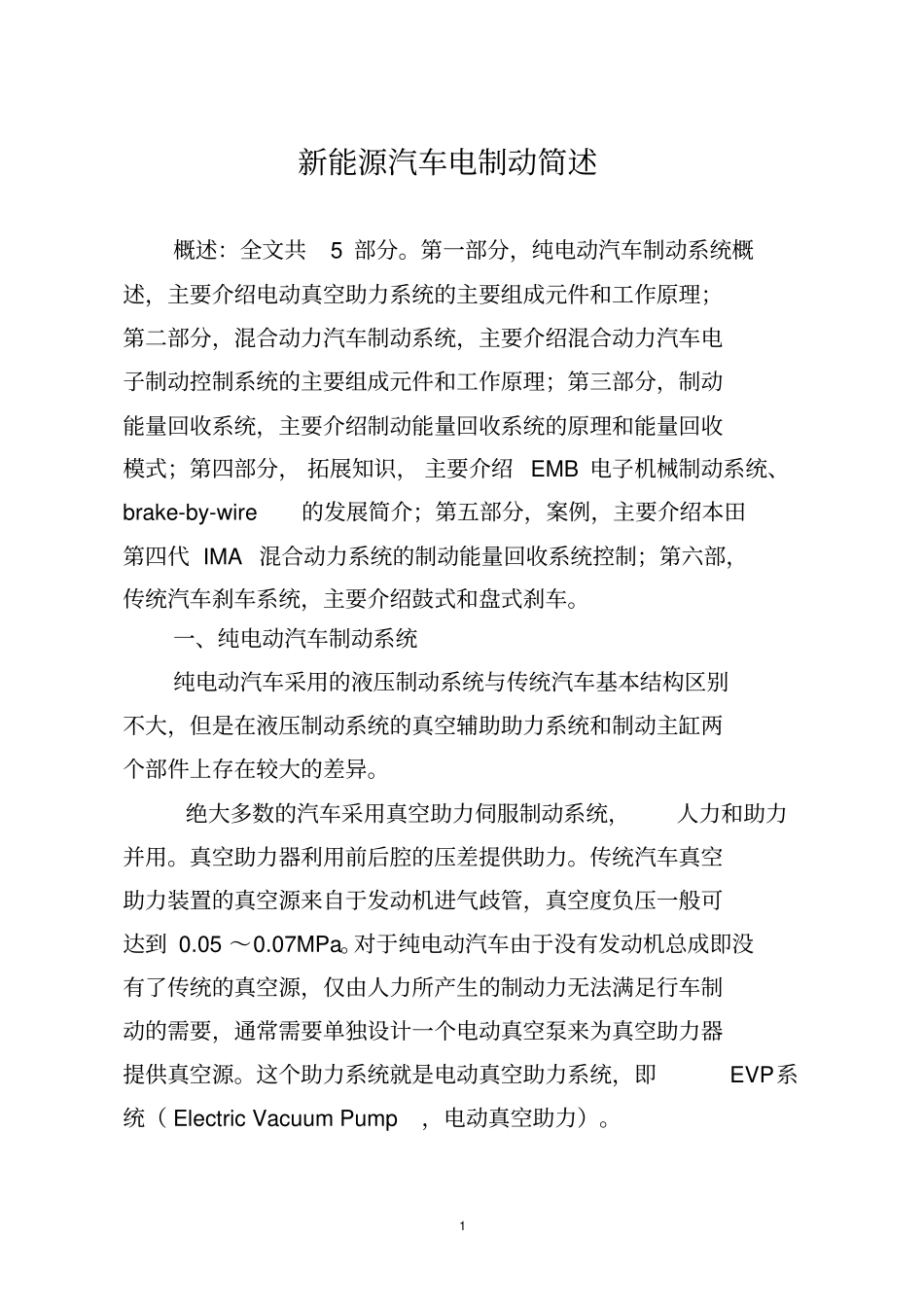

1 新能源汽车电制动简述概述：全文共5 部分。第一部分，纯电动汽车制动系统概述，主要介绍电动真空助力系统的主要组成元件和工作原理；第二部分，混合动力汽车制动系统，主要介绍混合动力汽车电子制动控制系统的主要组成元件和工作原理；第三部分，制动能量回收系统，主要介绍制动能量回收系统的原理和能量回收模式；第四部分， 拓展知识， 主要介绍 EMB 电子机械制动系统、brake-by-wire的发展简介；第五部分，案例，主要介绍本田第四代 IMA 混合动力系统的制动能量回收系统控制；第六部，传统汽车刹车系统，主要介绍鼓式和盘式刹车。一、纯电动汽车制动系统纯电动汽车采用的液压制动系统与传统汽车基本结构区别不大，但是在液压制动系统的真空辅助助力系统和制动主缸两个部件上存在较大的差异。绝大多数的汽车采用真空助力伺服制动系统，人力和助力并用。真空助力器利用前后腔的压差提供助力。传统汽车真空助力装置的真空源来自于发动机进气歧管，真空度负压一般可达到 0.05 ～0.07MPa。对于纯电动汽车由于没有发动机总成即没有了传统的真空源，仅由人力所产生的制动力无法满足行车制动的需要，通常需要单独设计一个电动真空泵来为真空助力器提供真空源。这个助力系统就是电动真空助力系统，即EVP系统（ Electric Vacuum Pump，电动真空助力）。2 如图 1 所示，电动真空助力系统由真空泵、真空罐、真空泵控制器（后期集成到VCU整车控制器里）以及与传统汽车相同的真空助力器、12V 电源组成。电动真空助力系统的工作过程为：当驾驶员起动汽车时，车辆电源接通，控制器开始进行系统自检，如果真空罐内的真空度小于设定值，真空罐内的真空压力传感器输出相应电压信号至控制器，此时控制器控制电动真空泵开始工作，当真空度达到设定值后，真空压力传感器输出相应电压信号至控制器，此时控制器控制真空泵停止工作。当真空罐内的真空度因制动消耗，真空度小于设定值时，电动真空泵再次开始工作，如此循环。（一）电动真空助力系统的主要组成元件以下介绍电动真空助力系统的主要组成元件。（1）真空泵真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。通俗来讲，真空泵3 是用各种方法在某一封闭空间中改善、产生和维持真空的装置，汽车上通常采用如图2 所示的电动真空泵。图 2 北汽 EV系列车型真空泵（2）真空罐真空罐用于储存真空，并通过真空压力传感器感知真空度并把信号发送给真空...
