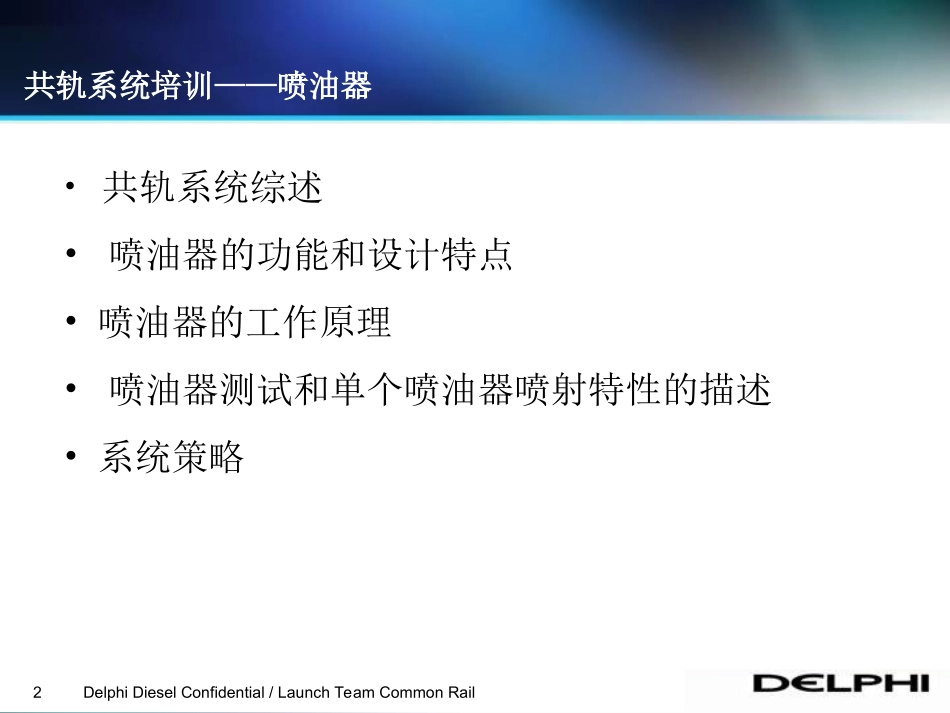

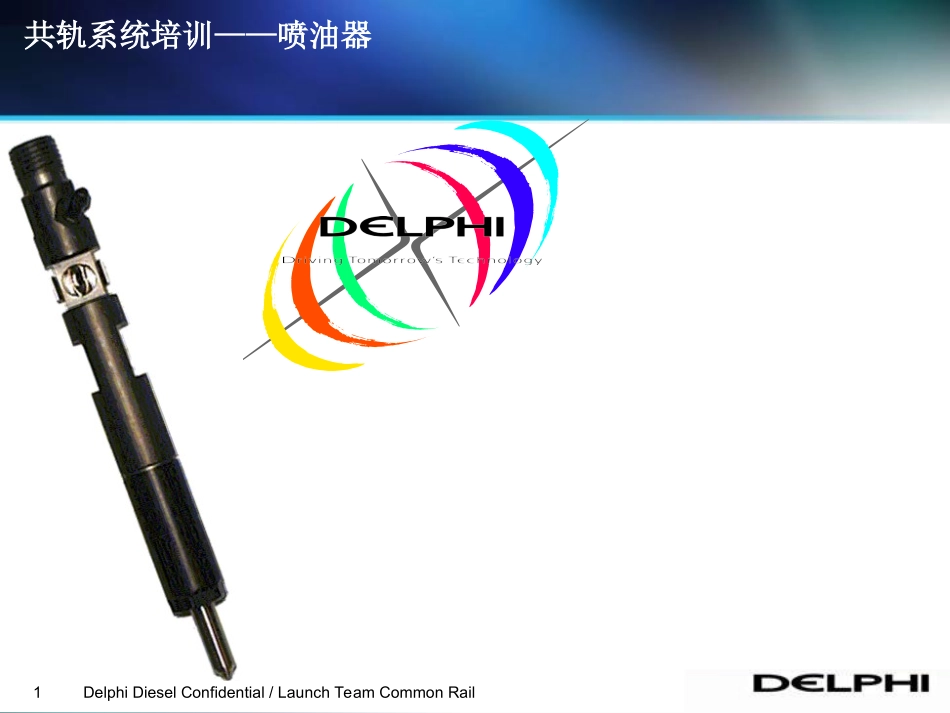

DelphiDieselConfidential/LaunchTeamCommonRail1共轨系统培训——喷油器DelphiDieselConfidential/LaunchTeamCommonRail2共轨系统培训——喷油器•共轨系统综述•喷油器的功能和设计特点•喷油器的工作原理•喷油器测试和单个喷油器喷射特性的描述•系统策略DelphiDieselConfidential/LaunchTeamCommonRail3共轨系统培训——喷油器喷油器的功能·功能:共轨系统所使用的喷油器能够实现电子控制多孔喷射.·设计:能够在很短的时间范围内实现多次喷油–电子控制喷射过程.–尽量降低喷射中产生的热量.DelphiDieselConfidential/LaunchTeamCommonRail4共轨系统培训——喷油器•组成结构-喷油器外壳内，包括进油孔和回油孔-喷嘴部分，包括针阀和喷油孔-喷油器内部装有整套的线圈组件-控制阀组件-过渡板(控制室内有控制针阀的小孔)-锁紧螺帽Capnut喷油器设计特点DelphiDieselConfidential/LaunchTeamCommonRail5共轨系统培训——喷油器喷嘴和针阀过渡板阀体外壳调整垫片喷嘴弹簧控制阀弹簧线圈C2I码外缘滤清器回油接头连接器喷油器设计特点DelphiDieselConfidential/LaunchTeamCommonRail6共轨系统培训——喷油器喷油器设计特点•控制阀组件:为实现最小的反应时间和最小的能量消耗:–控制阀要尽量轻–控制阀的行程要尽量短27µm–控制阀排量的影响达到最小.这意味着控制阀在关闭状态下要达到液压平衡。只用一支预紧力很小的弹簧保证控制阀与其底座的连接。抬升阀体只需要克服弹簧的阻力。泄油孔（直径0.15到0.20毫米）密封接触面真空室电枢导杆定位销阀体DelphiDieselConfidential/LaunchTeamCommonRail7共轨系统培训——喷油器•过渡板-过渡板上面包括控制室和三个喷射控制量孔-针阀上面的复位弹簧NPO:针阀通道量孔INO:进油量孔SPO:溢油量孔3orificesECMprocessed溢油量孔进油量孔针阀通道量孔燃油进油量孔控制室针阀通道量孔溢油量孔喷油器设计特点DelphiDieselConfidential/LaunchTeamCommonRail8共轨系统培训——喷油器喷油器工作原理12控制阀关闭喷嘴关闭不喷射控制阀打开喷嘴关闭燃油回流控制阀打开喷嘴打开控制阀已经关闭喷嘴正在关闭控制阀关闭喷嘴关闭不喷射DelphiDieselConfidential/LaunchTeamCommonRail9共轨系统培训——喷油器•工作相位脉冲长度1000µs，燃油压力1600bar喷油器工作原理开始喷油喷油器迟开:驱动脉冲发出与脉冲发出之间DelphiDieselConfidential/LaunchTeamCommonRail10共轨系统培训——喷油器•工作相位脉冲长度1000µs，燃油压力1600bar喷油器工作原理DelphiDieselConfidential/LaunchTeamCommonRail11共轨系统培训——喷油器•工作相位引导喷射+主喷射，喷射压力1200bar喷油器工作原理DelphiDieselConfidential/LaunchTeamCommonRail12共轨系统培训——喷油器油轨泄压通过喷油器为油轨泄压的原因：如果突然要求油轨压力迅速下降：–油门踏板抬起–产生错误要求油轨压力迅速泄压单独关闭IMV还是不能满足ECU关于降低压力的要求.那系统就会通过喷油器的回油路泄压（不喷油）。DelphiDieselConfidential/LaunchTeamCommonRail13共轨系统培训——喷油器油轨泄压如何实现:线圈被加上脉冲电压:–脉冲长度足够抬起阀体(直接把油轨和燃油回路连接)–同时又要足够短，而不引起针阀的抬升，形成喷油.适当的喷油器反应时间(时间限制在电阀被激活和针阀开始抬升之间)是可以达到的。喷油器的反应时间会根据每个喷油器的初始特性（I2C）及其磨损状况的不同而不同。每个喷油器是不同的（内部间隙），所以DELPHI在生产过程中对每个喷油器的特征都进行了测试，然后把每个喷油器的特征参数写入I2C中。DelphiDieselConfidential/LaunchTeamCommonRail14共轨系统培训——喷油器喷油器测试喷油特性曲线:生产的全部喷油嘴都要经过5个压力的分别测试.全部测试要经过超过150个不同的驱动脉冲点的测试。010203040506070802004006008001000120014001600DrivePulseLength(µs)Delivery(mm³/c@40°C)1600bar1200bar800bar400bar230barDelphiDieselConfidential/LaunchTeamCommonRail15共轨系统培训——喷油器单个喷油器的喷射特性0.001.002.003.004.005.006.007.008.009.0010...
