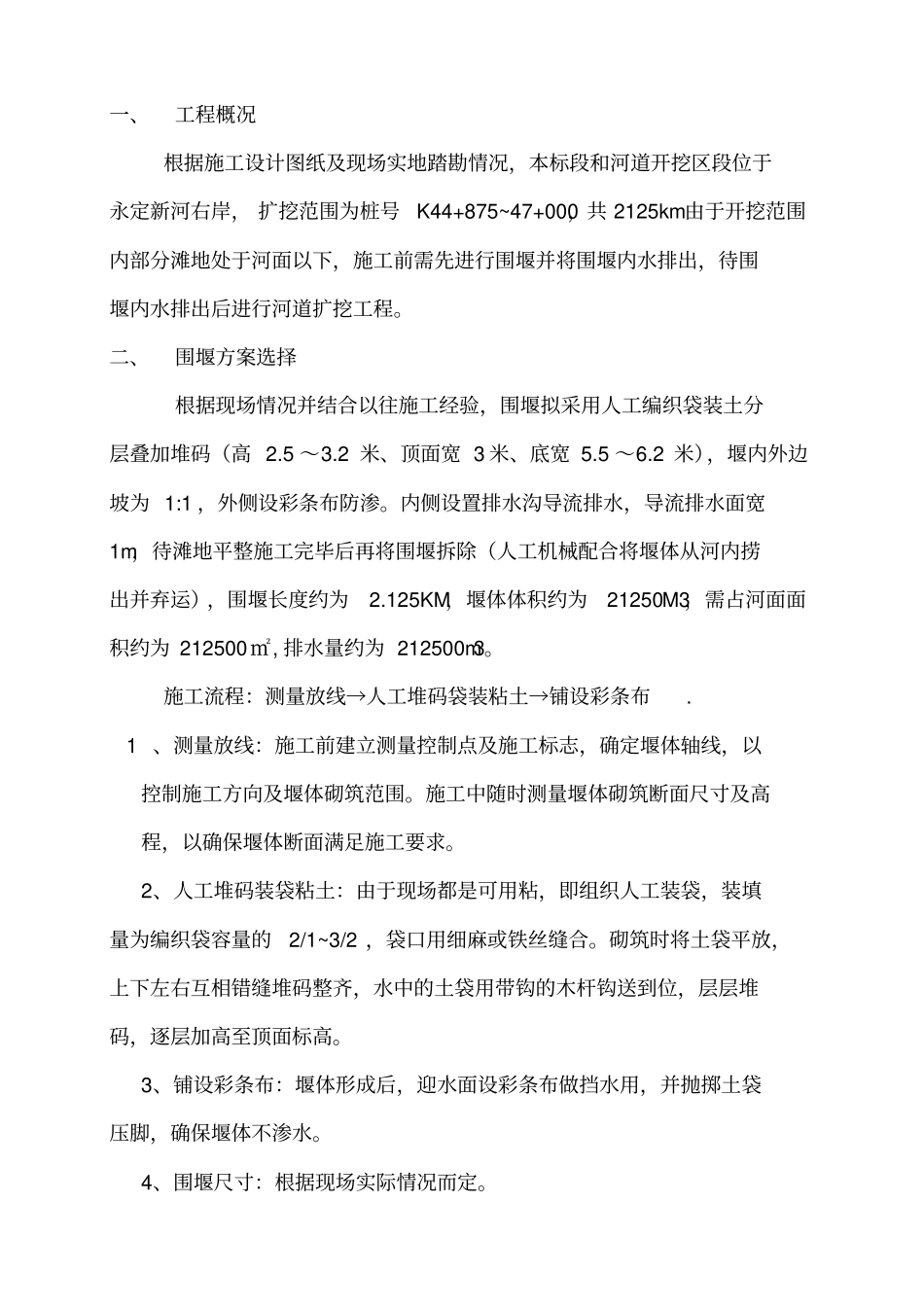

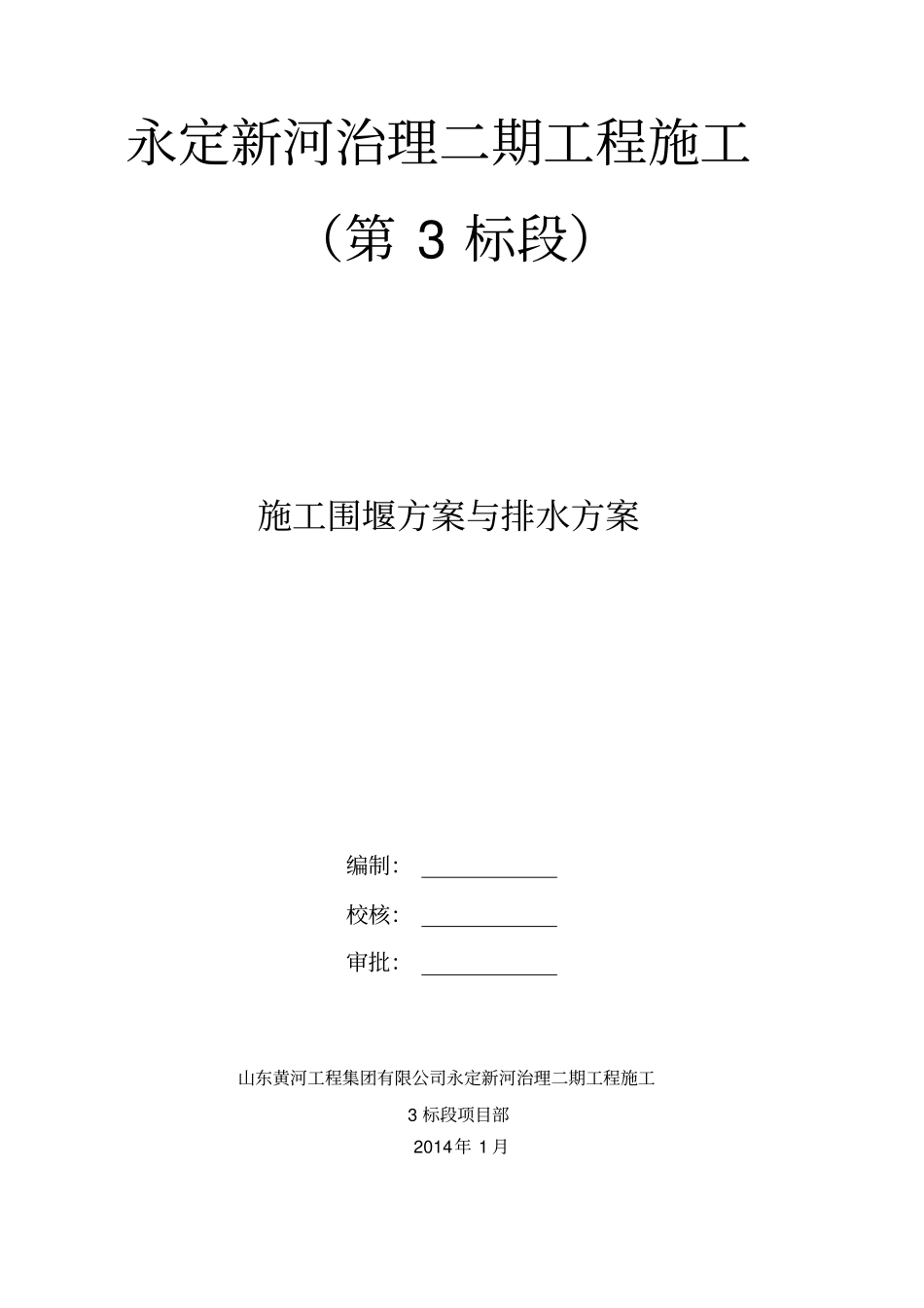

永定新河治理二期工程施工（第 3 标段）施工围堰方案与排水方案编制：校核：审批：山东黄河工程集团有限公司永定新河治理二期工程施工3 标段项目部2014年 1 月一、工程概况根据施工设计图纸及现场实地踏勘情况，本标段和河道开挖区段位于永定新河右岸， 扩挖范围为桩号K44+875~47+000，共 2125km由于开挖范围内部分滩地处于河面以下，施工前需先进行围堰并将围堰内水排出，待围堰内水排出后进行河道扩挖工程。二、围堰方案选择根据现场情况并结合以往施工经验，围堰拟采用人工编织袋装土分层叠加堆码（高 2.5 ～3.2 米、顶面宽 3 米、底宽 5.5 ～6.2 米），堰内外边坡为 1:1 ，外侧设彩条布防渗。内侧设置排水沟导流排水，导流排水面宽1m，待滩地平整施工完毕后再将围堰拆除（人工机械配合将堰体从河内捞出并弃运），围堰长度约为2.125KM，堰体体积约为21250M3，需占河面面积约为 212500㎡, 排水量约为 212500m3。施工流程：测量放线→人工堆码袋装粘土→铺设彩条布. 1 、测量放线：施工前建立测量控制点及施工标志，确定堰体轴线，以控制施工方向及堰体砌筑范围。施工中随时测量堰体砌筑断面尺寸及高程，以确保堰体断面满足施工要求。2、人工堆码装袋粘土：由于现场都是可用粘，即组织人工装袋，装填量为编织袋容量的2/1~3/2 ，袋口用细麻或铁丝缝合。砌筑时将土袋平放，上下左右互相错缝堆码整齐，水中的土袋用带钩的木杆钩送到位，层层堆码，逐层加高至顶面标高。3、铺设彩条布：堰体形成后，迎水面设彩条布做挡水用，并抛掷土袋压脚，确保堰体不渗水。4、围堰尺寸：根据现场实际情况而定。堰体断面图严格按设计要求进行围堰，坡度1：1，顶部高于流水面50cm,保证草袋堆叠整齐、密实，遇到渗水等情况要及时上报并处理，作业人员在水下进行作业时，穿戴胶鞋、安全帽。严禁抽水时，在基槽内作业，以防触电事故。机械在清淤过程中，需保持安全距离不小于10 米，清淤时要保持平稳作业，先用斗对淤泥深度进行检查，不得盲目进入淤泥内，防止机械深陷。基槽边和堰体附近设置防护措施，防止坠落伤害和溺水。三、围堰排水基坑经常性排水，水泵安装位置根据施工的需要，适时进行调整。计划将水泵布置在围堰内坡脚侧的集水坑位置的集水坑和临时集水坑中。负责本标段穿堤建筑物段内基坑排水，估算抽水过程中围堰和基础渗水量、堰身和基坑覆盖层含水量及可能降雨量，排水时间按基坑边坡的水位允许下降速度进行控制。对于基坑上游面，...
