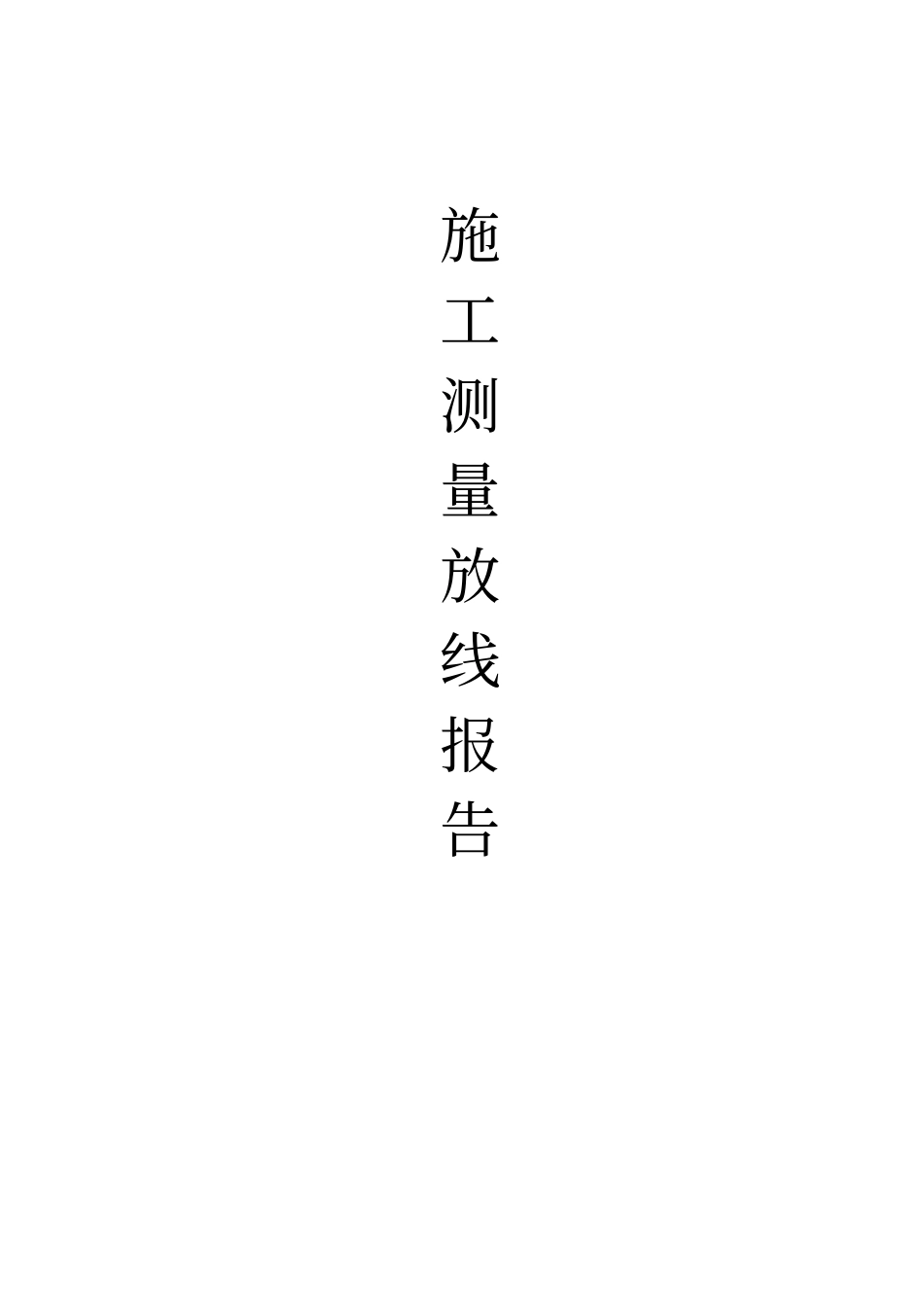

施工测量放线报告VIP免费

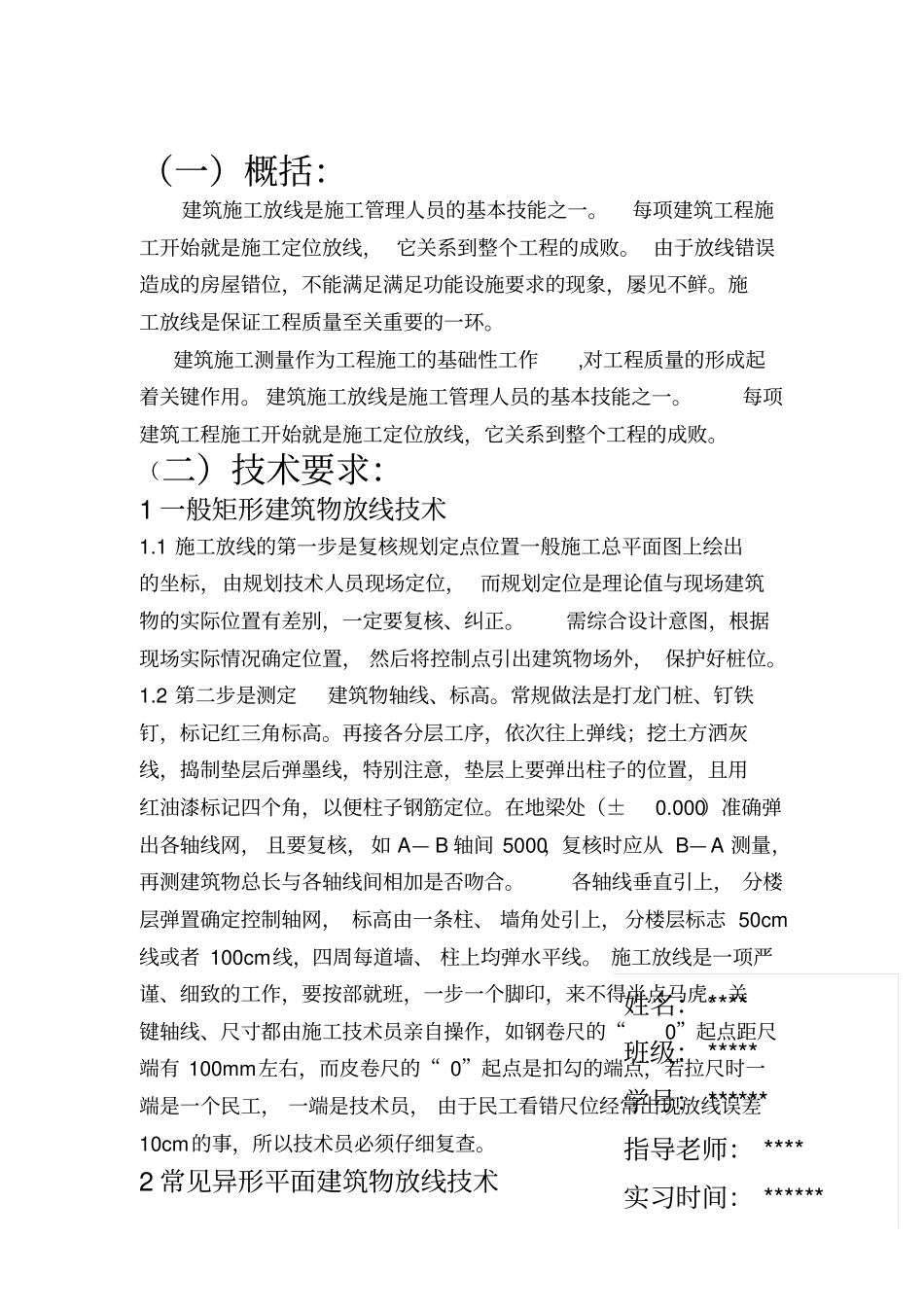

施工测量放线报告（一）概括：建筑施工放线是施工管理人员的基本技能之一。每项建筑工程施工开始就是施工定位放线， 它关系到整个工程的成败。 由于放线错误造成的房屋错位，不能满足满足功能设施要求的现象，屡见不鲜。施工放线是保证工程质量至关重要的一环。建筑施工测量作为工程施工的基础性工作,对工程质量的形成起着关键作用。 建筑施工放线是施工管理人员的基本技能之一。每项建筑工程施工开始就是施工定位放线，它关系到整个工程的成败。（二）技术要求：1 一般矩形建筑物放线技术1.1 施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标，由规划技术人员现场定位， 而规划定位是理论值与现场建筑物的实际位置有差别，一定要复核、纠正。需综合设计意图，根据现场实际情况确定位置， 然后将控制点引出建筑物场外， 保护好桩位。1.2 第二步是测定建筑物轴线、标高。常规做法是打龙门桩、钉铁钉，标记红三角标高。再接各分层工序，依次往上弹线；挖土方洒灰线，捣制垫层后弹墨线，特别注意，垫层上要弹出柱子的位置，且用红油漆标记四个角，以便柱子钢筋定位。在地梁处（±0.000）准确弹出各轴线网， 且要复核， 如 A— B 轴间 5000，复核时应从 B— A 测量，再测建筑物总长与各轴线间相加是否吻合。各轴线垂直引上， 分楼层弹置确定控制轴网， 标高由一条柱、 墙角处引上，分楼层标志 50cm线或者 100cm线，四周每道墙、 柱上均弹水平线。 施工放线是一项严谨、细致的工作，要按部就班，一步一个脚印，来不得半点马虎。关键轴线、尺寸都由施工技术员亲自操作，如钢卷尺的“0”起点距尺端有 100mm左右，而皮卷尺的“ 0”起点是扣勾的端点，若拉尺时一端是一个民工， 一端是技术员， 由于民工看错尺位经常出现放线误差10cm的事，所以技术员必须仔细复查。2 常见异形平面建筑物放线技术姓名： **** 班级： ***** 学号： ****** 指导老师： **** 实习时间： ****** 2.1 弧线确是一个圆或一段弧需有圆心和半径，才容易求得。但若缺少圆心怎么办？采用弓高法（微积分），宜州市政广场工程面层，其半径为 200米，圆心在室内，无法确定。只能求得圆弧上两点再通过计算，得出一个点后再分段求得另一个点，逐步分下去，以微小的直线段组合成圆弧。2.2圆心的引用定位圆心在场地平整时尽可以应用，而挖土方时，或建筑往上伸高，圆心点即被占用或无法延高，需采取引线控制。例如，都安县行政办公...
