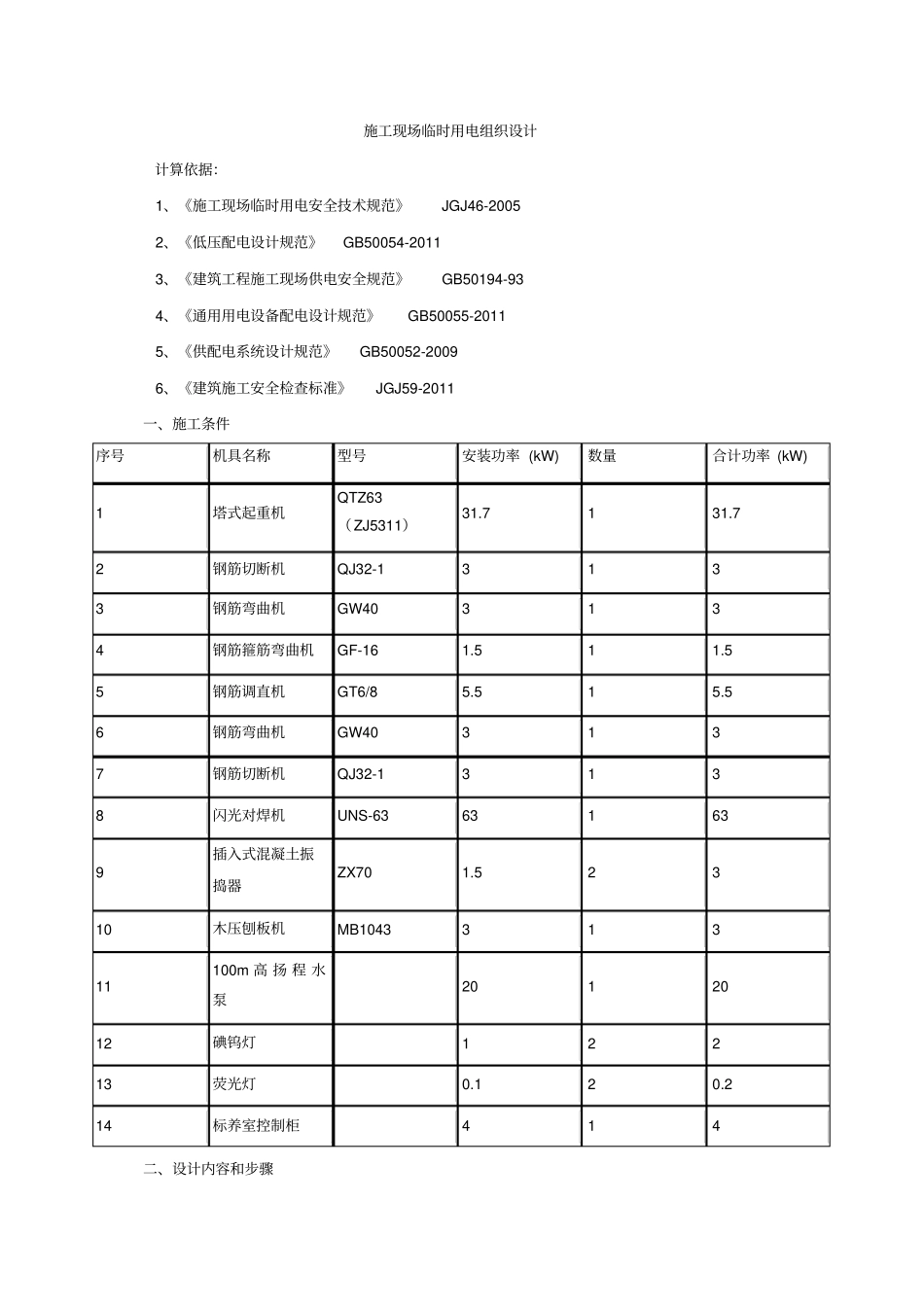

施工现场临时用电组织设计计算依据： 1、《施工现场临时用电安全技术规范》JGJ46-2005 2、《低压配电设计规范》GB50054-2011 3、《建筑工程施工现场供电安全规范》GB50194-93 4、《通用用电设备配电设计规范》GB50055-2011 5、《供配电系统设计规范》GB50052-2009 6、《建筑施工安全检查标准》JGJ59-2011一、施工条件序号机具名称型号安装功率 (kW)数量合计功率 (kW)1塔式起重机QTZ63（ZJ5311）31.7131.72钢筋切断机QJ32-13133钢筋弯曲机GW403134钢筋箍筋弯曲机GF-161.511.55钢筋调直机GT6/85.515.56钢筋弯曲机GW403137钢筋切断机QJ32-13138闪光对焊机UNS-63631639插入式混凝土振捣器ZX701.52310木压刨板机MB104331311100m 高 扬 程 水泵2012012碘钨灯12213荧光灯0.120.214标养室控制柜414二、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线. (2)现场采用 380V 低压供电，设一配电总箱，内有计量设备，采用TN-S 系统供电 . (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷 /架空线路敷设，用电器导线采用空气明敷/架空线路敷设.布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护. (4)按照《 JGJ46-2005》规定制定施工组织设计，接地电阻R≤ 4Ω . 2、确定用电负荷: (1)、塔式起重机 Kx=0.7 ，Cosφ =0.65，tg φ =1.17将 Jc=40%统一换算到 Jc1 =25%地额定容量 Pn=31.7kW Pe=n×(Jc/Jc1)1/2×Pn =1 ×(0.4/0.25)1/2×31.7=40.1 kW Pjs=Kx×Pe=0.7 ×40.1=28.07kW Qjs=Pjs × tg φ =28.07 × 1.17=32.82kvar (2)、钢筋切断机 Kx=0.65 ， Cosφ =0.7，tg φ =1.02 Pjs=0.65×3=1.95kWQjs=Pjs × tg φ =1.95 × 1.02=1.99kvar (3)、钢筋弯曲机 Kx=0.65 ， Cosφ =0.7，tg φ =1.02 Pjs=0.65×3=1.95kWQjs=Pjs × tg φ =1.95 × 1.02=1.99kvar (4)、钢筋箍筋弯曲机 Kx=0.2 ，Cosφ =0.65，tg φ =1.17 Pjs=0.2×1.5=0.3kWQjs=Pjs × tg φ =0.3 × 1.17=0.35kvar (5)、钢筋调直机 Kx=0.65 ， Cosφ =0.7，tg φ =1.02 Pjs=0.65×5.5=3.58kWQjs=Pjs × tg φ =3.58 × 1.02=3.65kvar (6)、钢筋弯曲机 Kx=0.65 ， Cosφ =0.7，tg φ =1.02 Pjs=0.65×3=1.95kW Qjs=Pjs× tg φ =1.95 × 1.02=1.99kvar (7)、...
