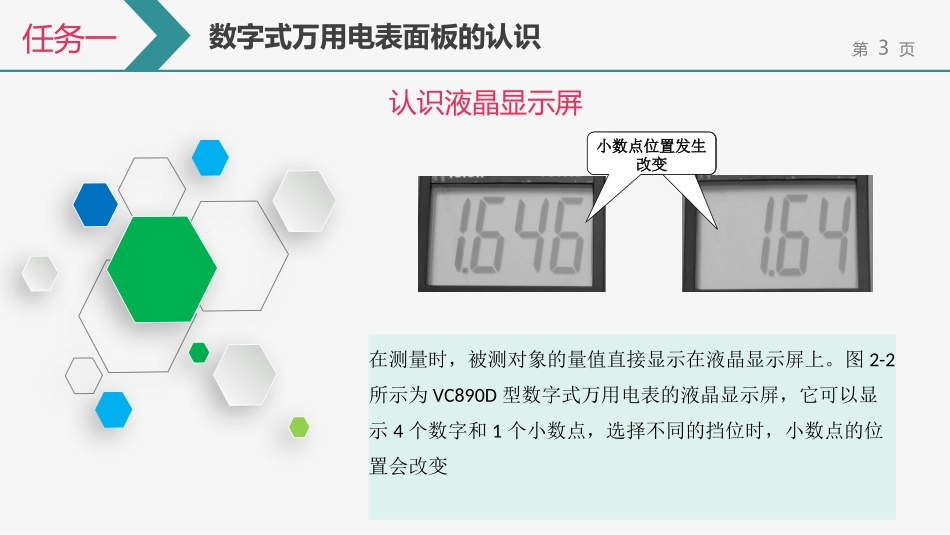

项目二数字式万用电表的使用第2页任务一数字式万用电表的面板主要由液晶显示屏、挡位选择开关、按键和各种插孔组成数字式万用电表面板的认识第3页认识液晶显示屏任务一在测量时，被测对象的量值直接显示在液晶显示屏上。图2-2所示为VC890D型数字式万用电表的液晶显示屏，它可以显示4个数字和1个小数点，选择不同的挡位时，小数点的位置会改变数字式万用电表面板的认识小数点位置发生改变第4页认识挡位选择开关在测量不同的量时，应将挡位选择开关置于相应的挡位。VC890D的挡位选择开关如图所示，它有欧姆挡、直流电压挡、交流电压挡、直流电流挡、交流电流挡、二极管测量挡、三极管测量挡、容量测量挡等挡位任务一指针式万用电表面板的认识第5页（1）黑表笔插孔——“COM”测量电阻、电压、电流时，将黑表笔插入此孔。（2）红表笔插孔——“VΩ”测量电阻、电压时，将红表笔插入此孔。（3）小电流红表笔插孔——“mA”测量小于200mA的小电流时，将红表笔插入此孔。（4）大电流红表笔插孔——“20A”测量大于200mA而小于20A的电流时，将红表笔插入此孔。（5）NPN型三极管插孔——“NPN”测量NPN型三极管的放大倍数时，将NPN型三极管的e、b、c极分别插入相应的插孔。（6）PNP型三极管插孔——“PNP”测量PNP型三极管的放大倍数时，将PNP型三极管的e、b、c极分别插入相应的插孔。（7）容量测量插孔——“CX”测量电容器的电容量时，将电容器的两个引脚分别插入“mA”和“COM”两个插孔中。任务一数字式万用电表面板的认识认识插孔VC890D型数字式万用电表面板上有多个插孔，其分布图如图所示第6页电阻的测量步骤（1）将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。（2）估计被测电阻的阻值，选择合适的挡位。选择挡位的原则是：挡位大于被测电阻的估计值并且最接近该值。（3）将两表笔跨接在被测电阻的两个引脚上。（4）直接从显示屏读出电阻值。电阻的测量任务二第7页如果被测电阻值超过了所选的挡位，则会显示“1”，此时要将挡位调大测量在路电阻时，要确保所测电路已断开电源，且所有大电容均已放电不允许用两只手同时接触被测电阻的两个引脚挡位要选择正确。若挡位不正确，会造成测量数值不准确，甚至有可能无法读数电阻测量注意事项电阻的测量任务二当显示为“1”时，说明挡位小于被测电阻值（过载），此时应将挡位调大挡位为20kΩ时挡位为200kΩ时挡位为2MΩ时挡位为20MΩ时第8页技能实训练一练准备若干个不同阻值的电阻和一台VC890D型（或其他类型）数字式万用电表，用较快的速度测出每个电阻的阻值，并将测量结果填入表2-1中电阻的测量任务二第9页实训总结写一写你在测量电阻的过程中有哪些心得体会？请将心得体会写出来，并记入表2-2中电阻的测量任务二第10页直流电压的测量步骤（1）将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。（2）估计被测电压有可能的最大值，选取比估计电压高并且最接近的直流电压挡。（3）测量时，红表笔接被测电压的高电位处（正极），黑表笔接被测电压的低电位处（负极）。（4）直接从显示屏上读出的数字就是被测电压值（要注意小数点）。直流电压的测量任务三第11页直流电压测量注意事项直流电压的测量任务三（1）转换开关挡位要正确，不能估计被测电压值时，挡位先大后小，但最后要保证挡位大于且最接近于被测电压值。若挡位不正确，会造成测量数值不准确，甚至有可能无法读数。第12页直流电压测量注意事项直流电压的测量任务三（2）表笔并接在被测电压两端，注意表笔的极性。红表笔接直流电压的高电位端，黑表笔接直流电压的低电位端。若表笔连接正确，则显示值为“+”；若表笔接反，则显示值为“-”。“+”“-”第13页直流电压测量注意事项直流电压的测量任务三（3）在测量过程中不能转换挡位。（4）养成单手操作的习惯。在各种电子设备中，焊点间的距离都很近，若两只手分别拿两支笔去接被测点，容易造成短路。因此，测量电子设备中的直流电压时，要养成单手操作的习惯，即将黑表笔固定在电路板的地电位点上，只用一只手拿红表笔去接被测点。第14页技能实训练一练利用电子电工综合实训台进行直流电压的测量训练。电子电工综合...
