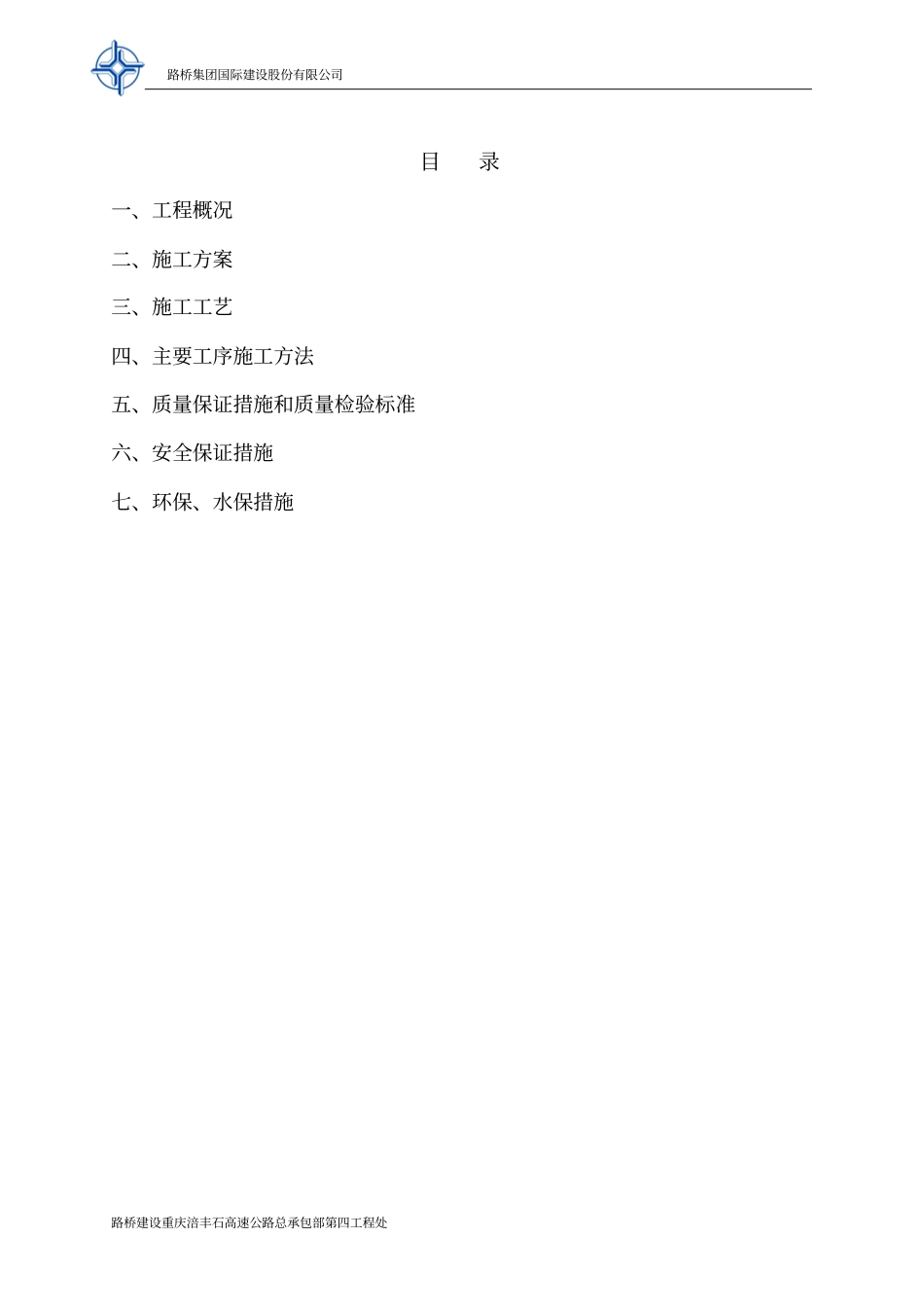

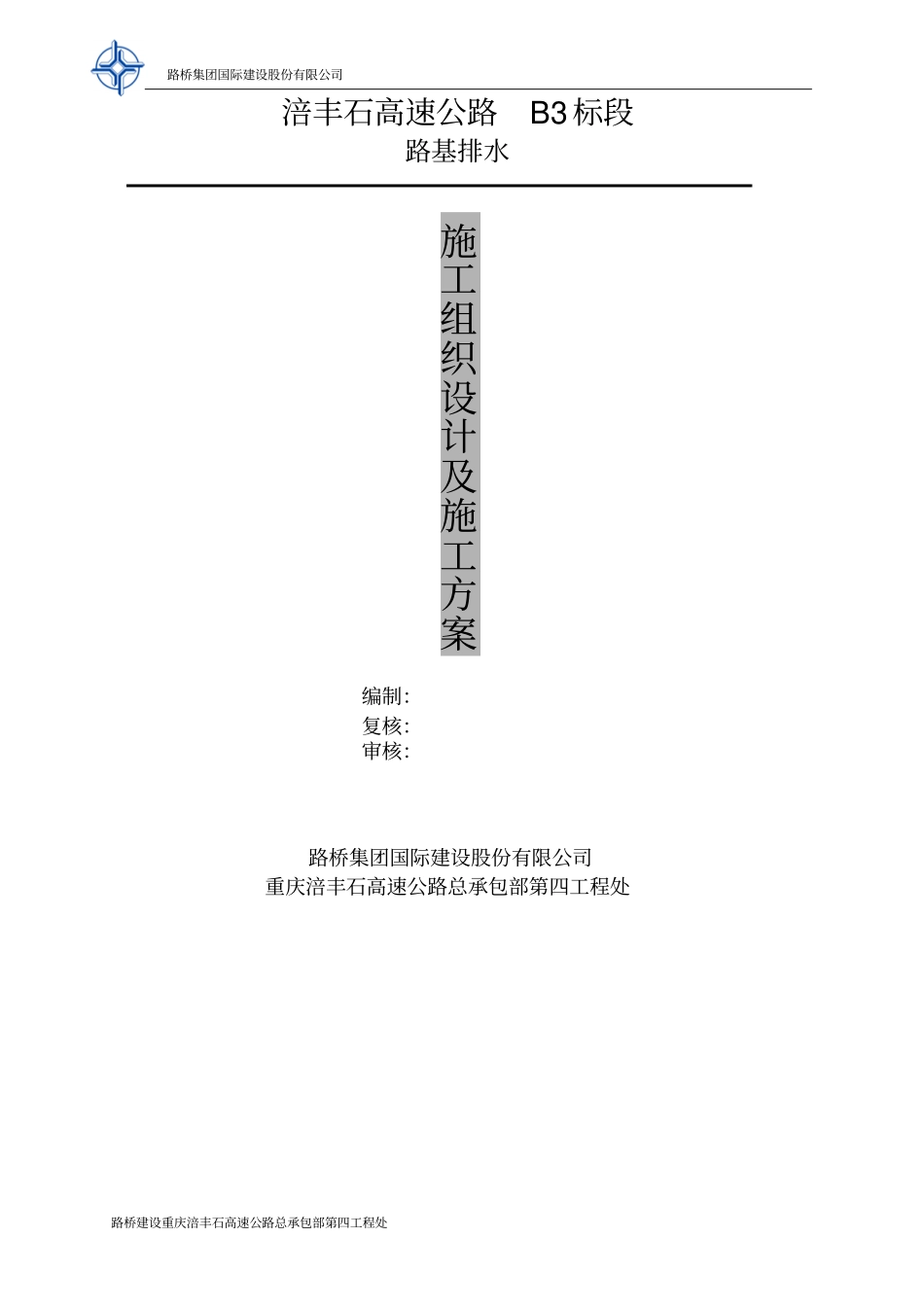

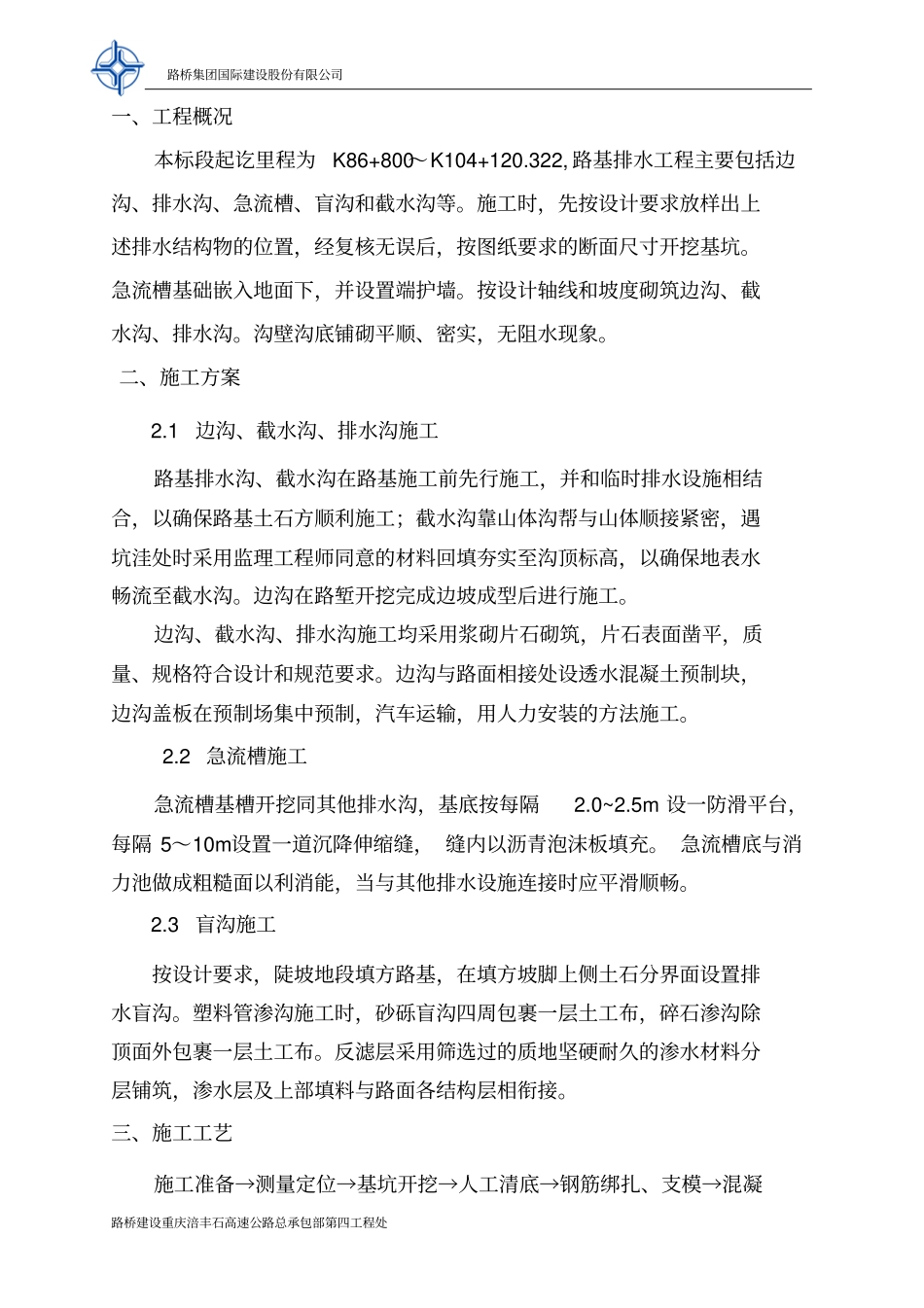

路桥集团国际建设股份有限公司路桥建设重庆涪丰石高速公路总承包部第四工程处涪丰石高速公路B3 标段路基排水施工组织设计及施工方案编制：复核：审核：路桥集团国际建设股份有限公司重庆涪丰石高速公路总承包部第四工程处路桥集团国际建设股份有限公司路桥建设重庆涪丰石高速公路总承包部第四工程处目录一、工程概况二、施工方案三、施工工艺四、主要工序施工方法五、质量保证措施和质量检验标准六、安全保证措施七、环保、水保措施路桥集团国际建设股份有限公司路桥建设重庆涪丰石高速公路总承包部第四工程处一、工程概况本标段起讫里程为K86+800～K104+120.322, 路基排水工程主要包括边沟、排水沟、急流槽、盲沟和截水沟等。施工时，先按设计要求放样出上述排水结构物的位置，经复核无误后，按图纸要求的断面尺寸开挖基坑。急流槽基础嵌入地面下，并设置端护墙。按设计轴线和坡度砌筑边沟、截水沟、排水沟。沟壁沟底铺砌平顺、密实，无阻水现象。二、施工方案2.1 边沟、截水沟、排水沟施工路基排水沟、截水沟在路基施工前先行施工，并和临时排水设施相结合，以确保路基土石方顺利施工；截水沟靠山体沟帮与山体顺接紧密，遇坑洼处时采用监理工程师同意的材料回填夯实至沟顶标高，以确保地表水畅流至截水沟。边沟在路堑开挖完成边坡成型后进行施工。边沟、截水沟、排水沟施工均采用浆砌片石砌筑，片石表面凿平，质量、规格符合设计和规范要求。边沟与路面相接处设透水混凝土预制块，边沟盖板在预制场集中预制，汽车运输，用人力安装的方法施工。2.2 急流槽施工急流槽基槽开挖同其他排水沟，基底按每隔2.0~2.5m 设一防滑平台，每隔 5～10m设置一道沉降伸缩缝， 缝内以沥青泡沫板填充。 急流槽底与消力池做成粗糙面以利消能，当与其他排水设施连接时应平滑顺畅。2.3 盲沟施工按设计要求，陡坡地段填方路基，在填方坡脚上侧土石分界面设置排水盲沟。塑料管渗沟施工时，砂砾盲沟四周包裹一层土工布，碎石渗沟除顶面外包裹一层土工布。反滤层采用筛选过的质地坚硬耐久的渗水材料分层铺筑，渗水层及上部填料与路面各结构层相衔接。三、施工工艺施工准备→测量定位→基坑开挖→人工清底→钢筋绑扎、支模→混凝路桥集团国际建设股份有限公司路桥建设重庆涪丰石高速公路总承包部第四工程处土浇筑及养护→回填土→清理、竣工。边沟、排水沟、跌水与急流槽、盲沟和截水沟的满足设计及规范要求，以利于排水为主要原则，严格按照设计要求埋设排水管道，...
