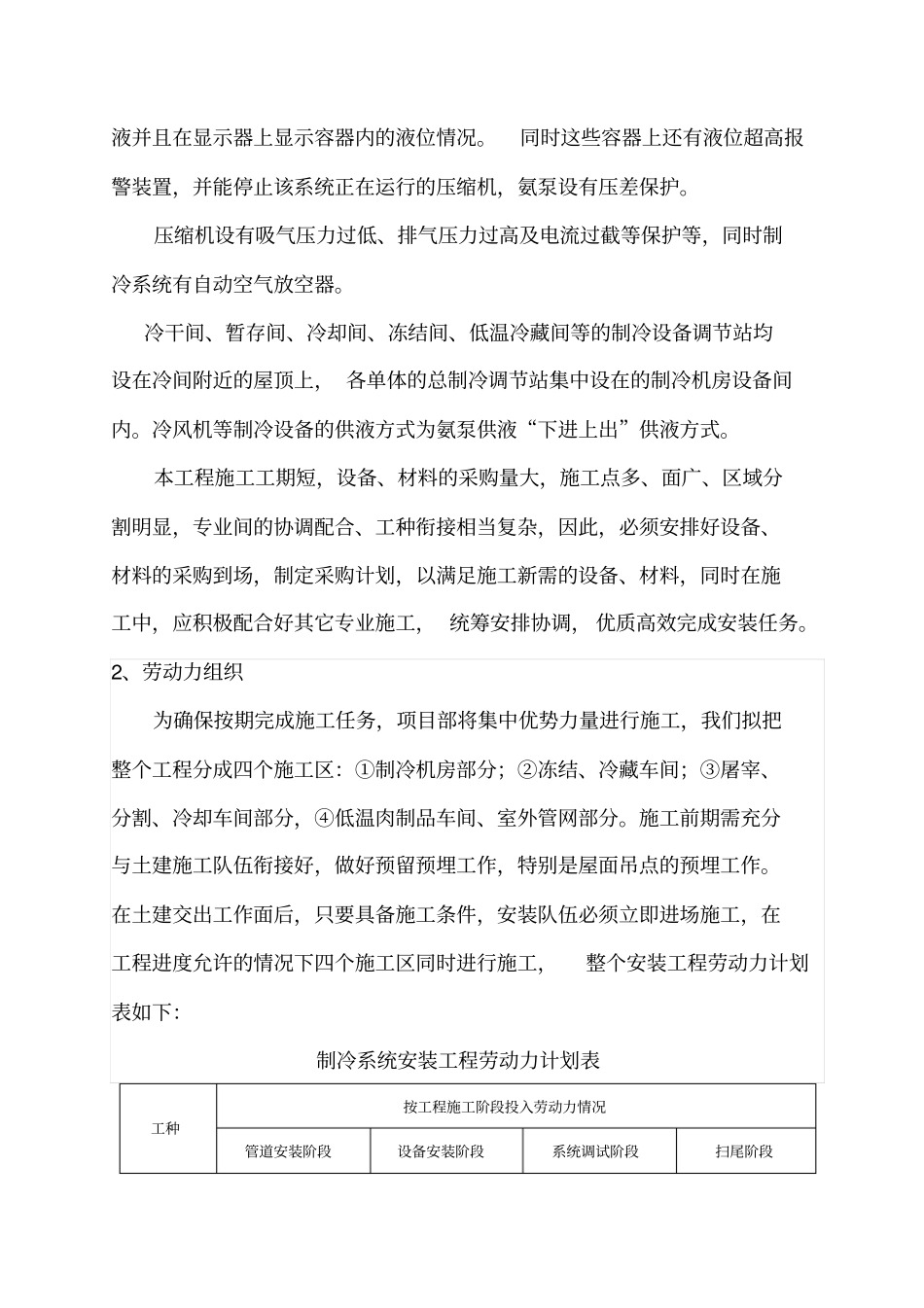

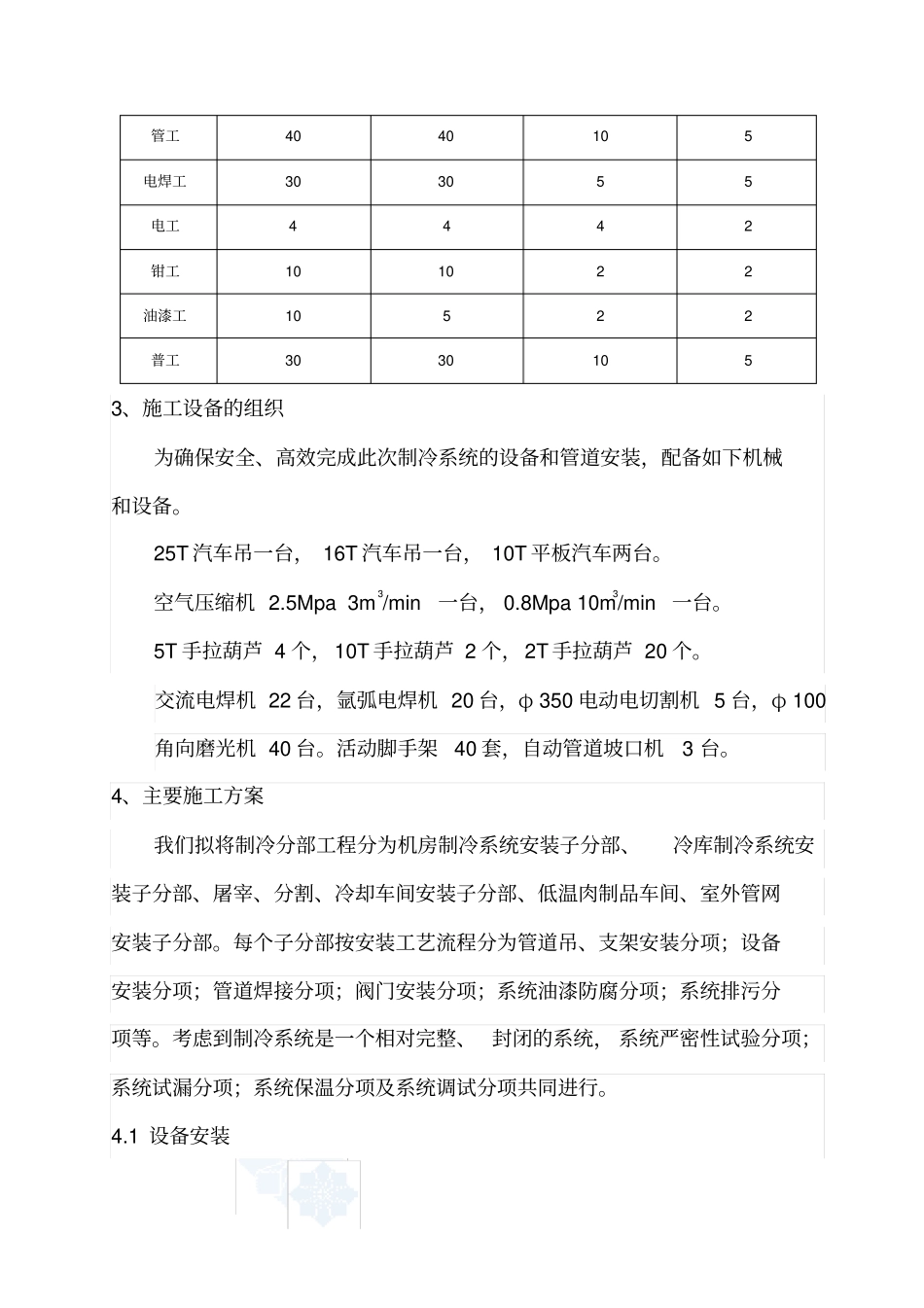

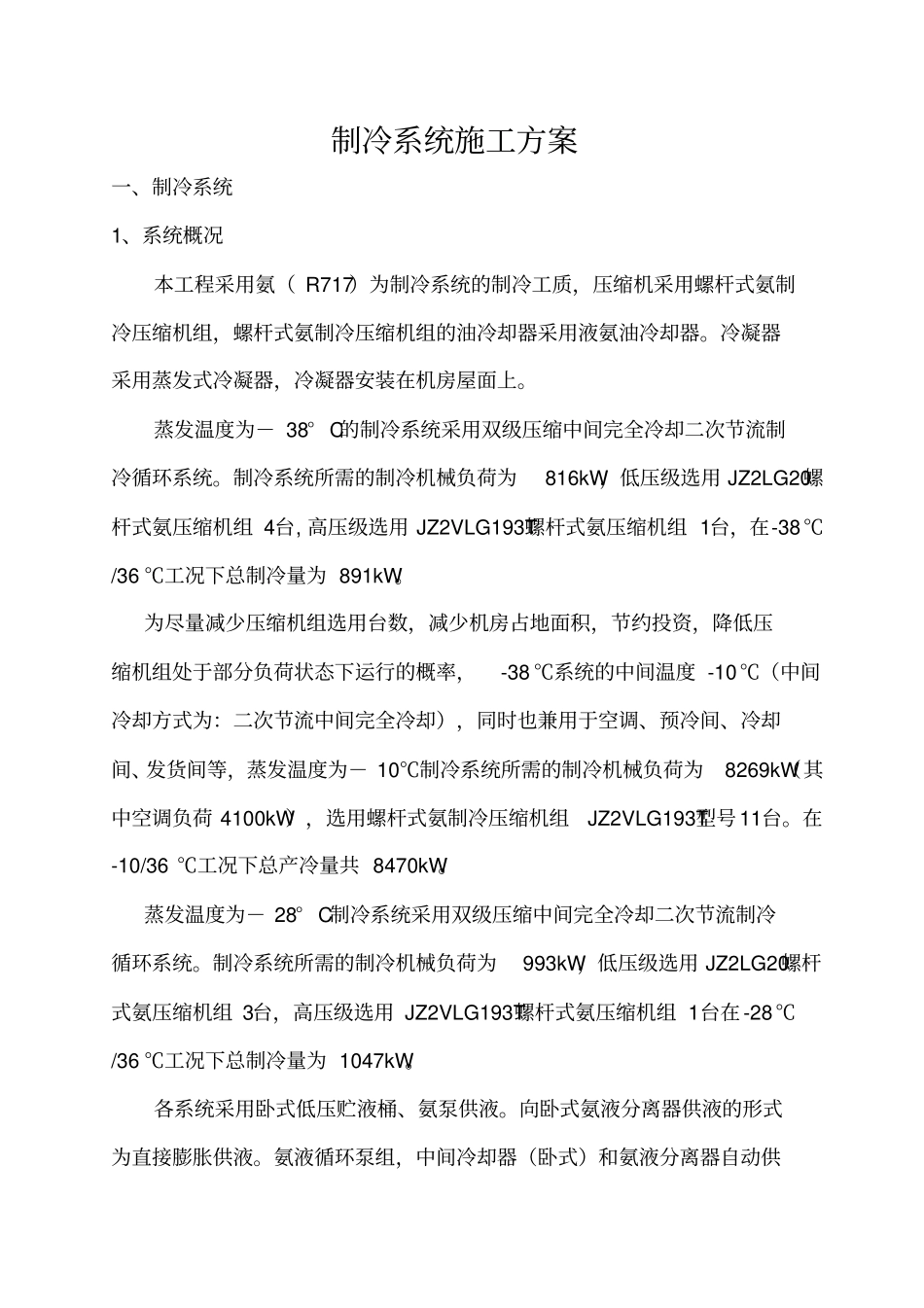

制冷系统施工方案一、制冷系统1、系统概况本工程采用氨（ R717）为制冷系统的制冷工质，压缩机采用螺杆式氨制冷压缩机组，螺杆式氨制冷压缩机组的油冷却器采用液氨油冷却器。冷凝器采用蒸发式冷凝器，冷凝器安装在机房屋面上。蒸发温度为－ 38° C的制冷系统采用双级压缩中间完全冷却二次节流制冷循环系统。制冷系统所需的制冷机械负荷为816kW，低压级选用 JZ2LG20螺杆式氨压缩机组 4台, 高压级选用 JZ2VLG193T螺杆式氨压缩机组 1台，在-38℃/36 ℃工况下总制冷量为 891kW。为尽量减少压缩机组选用台数，减少机房占地面积，节约投资，降低压缩机组处于部分负荷状态下运行的概率，-38 ℃系统的中间温度 -10℃（中间冷却方式为：二次节流中间完全冷却），同时也兼用于空调、预冷间、冷却间、发货间等，蒸发温度为－ 10℃制冷系统所需的制冷机械负荷为8269kW（其中空调负荷 4100kW），选用螺杆式氨制冷压缩机组JZ2VLG193T型号11台。在-10/36 ℃工况下总产冷量共 8470kW。蒸发温度为－ 28° C制冷系统采用双级压缩中间完全冷却二次节流制冷循环系统。制冷系统所需的制冷机械负荷为993kW，低压级选用 JZ2LG20螺杆式氨压缩机组 3台，高压级选用 JZ2VLG193T螺杆式氨压缩机组 1台在-28℃/36 ℃工况下总制冷量为 1047kW。各系统采用卧式低压贮液桶、氨泵供液。向卧式氨液分离器供液的形式为直接膨胀供液。氨液循环泵组，中间冷却器（卧式）和氨液分离器自动供液并且在显示器上显示容器内的液位情况。同时这些容器上还有液位超高报警装置，并能停止该系统正在运行的压缩机，氨泵设有压差保护。压缩机设有吸气压力过低、排气压力过高及电流过截等保护等，同时制冷系统有自动空气放空器。冷干间、暂存间、冷却间、冻结间、低温冷藏间等的制冷设备调节站均设在冷间附近的屋顶上， 各单体的总制冷调节站集中设在的制冷机房设备间内。冷风机等制冷设备的供液方式为氨泵供液“下进上出”供液方式。本工程施工工期短，设备、材料的采购量大，施工点多、面广、区域分割明显，专业间的协调配合、工种衔接相当复杂，因此，必须安排好设备、材料的采购到场，制定采购计划，以满足施工新需的设备、材料，同时在施工中，应积极配合好其它专业施工， 统筹安排协调， 优质高效完成安装任务。2、劳动力组织为确保按期完成施工任务，项目部将集中优势力量进行施工，我们拟把整个工程分成四个施工区：①制冷机房部分；②冻结、冷藏车间；③屠宰、分...
