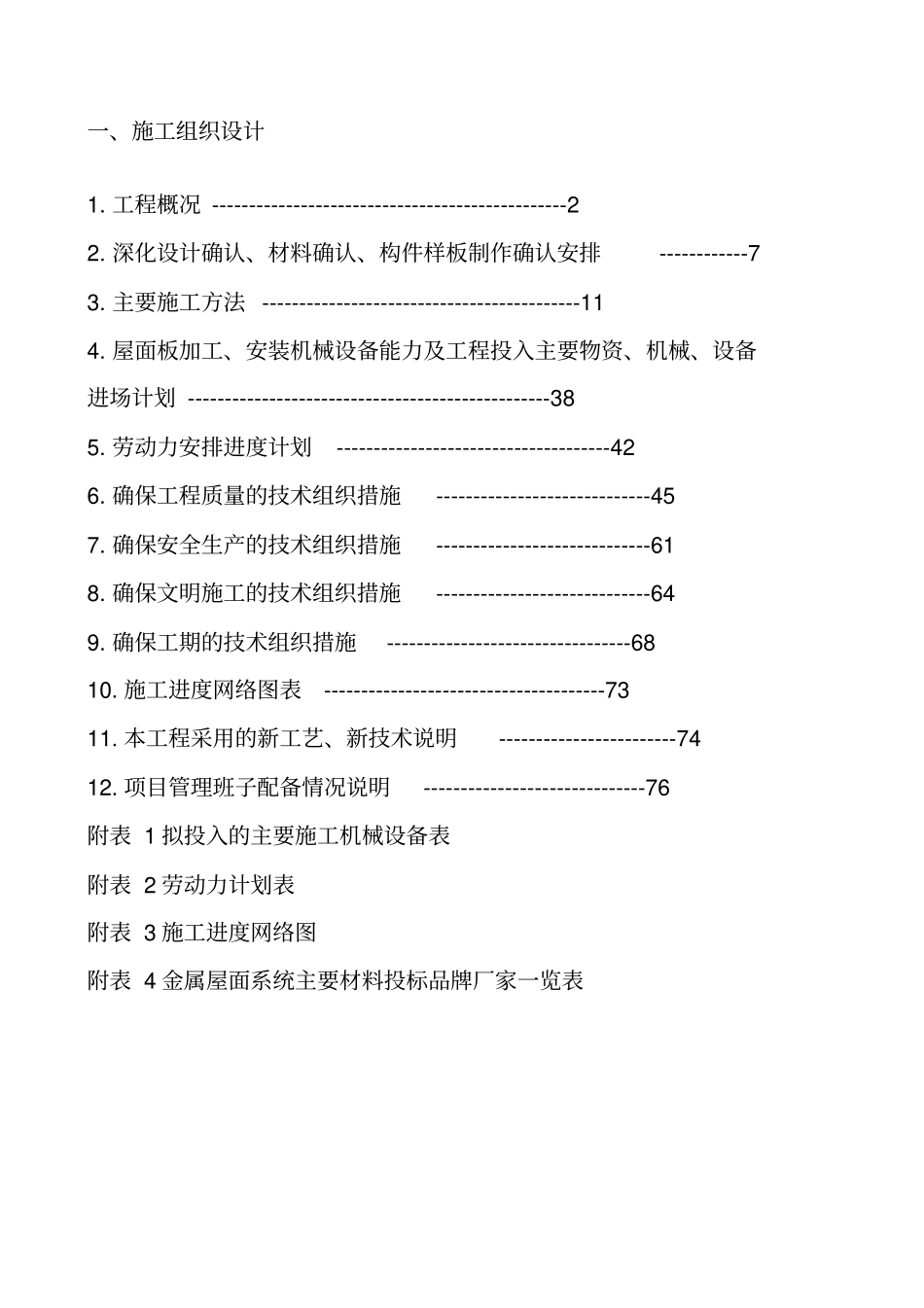

一、施工组织设计1. 工程概况 ------------------------------------------------22. 深化设计确认、材料确认、构件样板制作确认安排------------73. 主要施工方法 -------------------------------------------114. 屋面板加工、安装机械设备能力及工程投入主要物资、机械、设备进场计划 -------------------------------------------------385. 劳动力安排进度计划-------------------------------------426. 确保工程质量的技术组织措施-----------------------------457. 确保安全生产的技术组织措施-----------------------------618. 确保文明施工的技术组织措施-----------------------------649. 确保工期的技术组织措施---------------------------------6810. 施工进度网络图表--------------------------------------7311. 本工程采用的新工艺、新技术说明------------------------7412. 项目管理班子配备情况说明------------------------------76附表 1 拟投入的主要施工机械设备表附表 2 劳动力计划表附表 3 施工进度网络图附表 4 金属屋面系统主要材料投标品牌厂家一览表1. 工程概况1.1 工程位置及工程结构形式展览馆为 3-4 层建筑，长约 269 米，建筑单体分为展馆一、 展馆二及展馆三三部分。展览馆屋面采用桁架、 网架等结构。 屋面造型为单坡高低跨形式， 最高点为23.3 米，最低点为 9.89 米，柱间距最大为 8.4 米，在展馆一屋面上分别设有独立式屋顶玻璃天窗及玻璃采光带，并在檐口部位设有铝合金遮阳百叶。1.2 屋面系统形式屋面系统包括金属板材屋面、阳光板采光天窗屋面、夹胶钢化玻璃固定天窗、铝合金隔栅板及蔗阳百叶及檐口铝单板几种形式。1.2.1 板材屋面结构形式板材屋面形式均为双层板，分为两种类型，即铝合金屋面与镀铝锌彩色钢板屋面，分别适用于无女儿墙屋面与有女儿墙屋面。所有表面均采用氟碳漆金属银灰色面层。安装工艺必须采用机械直立锁边或无钉锁扣工艺连接，保证使屋面形成结构自防水的整体。通长屋面板中间不得搭接、对接。内层金属板为普通金属板及穿孔金属板，穿孔金属板应用于展馆三靶壕区、连接体，其余部位为不穿孔普通金属板。内层板材料由厂家根据自身工艺确定。打孔板应打孔均匀，密度符合隔吸音要求、整体效果协调美观，具体应与设计院协商确定。1.2.2 屋面自动开启开窗选用进口自动排烟开启开窗系统。1.2.3 屋面排水系统采用两种排水方式： 重力式排...
