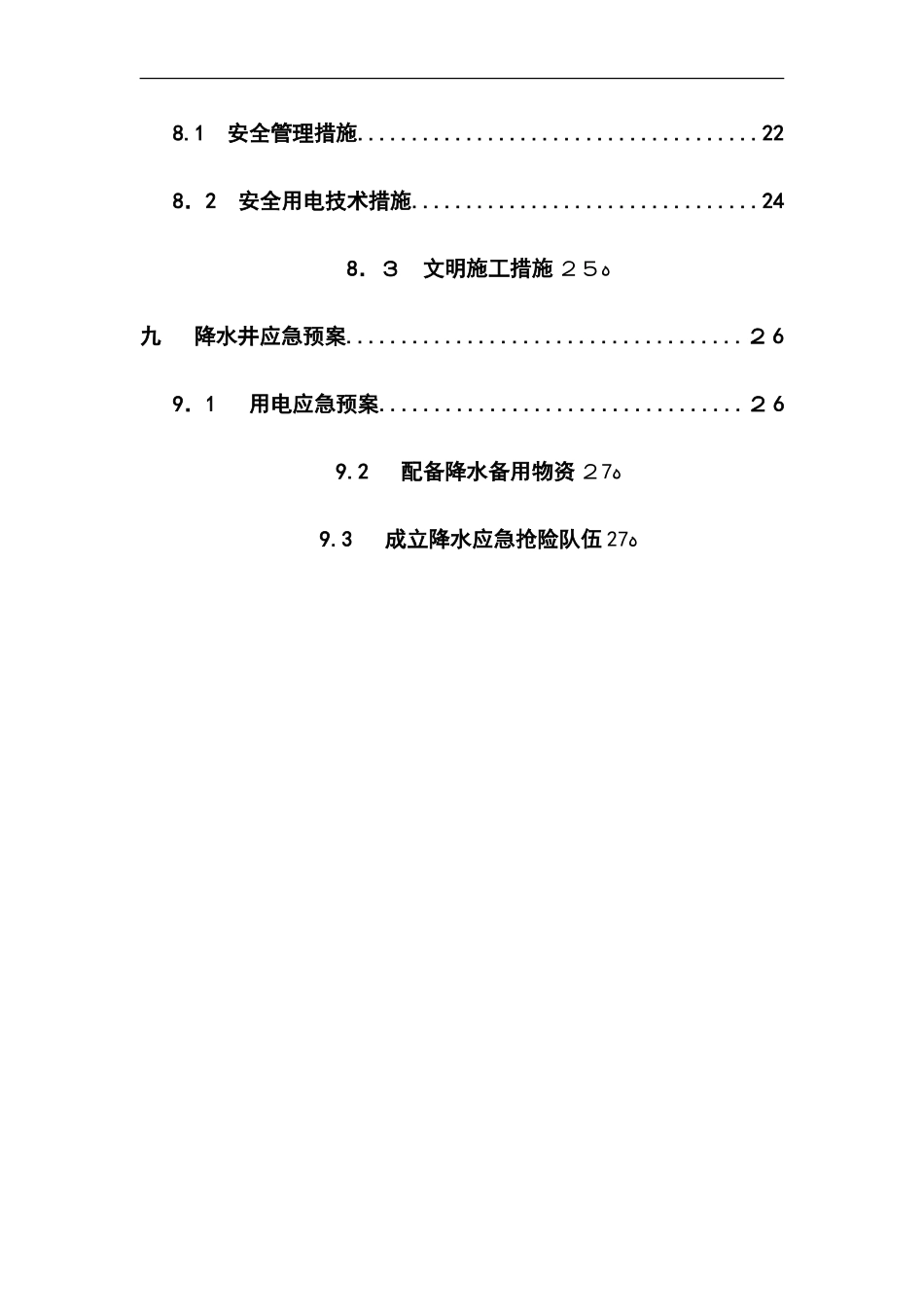

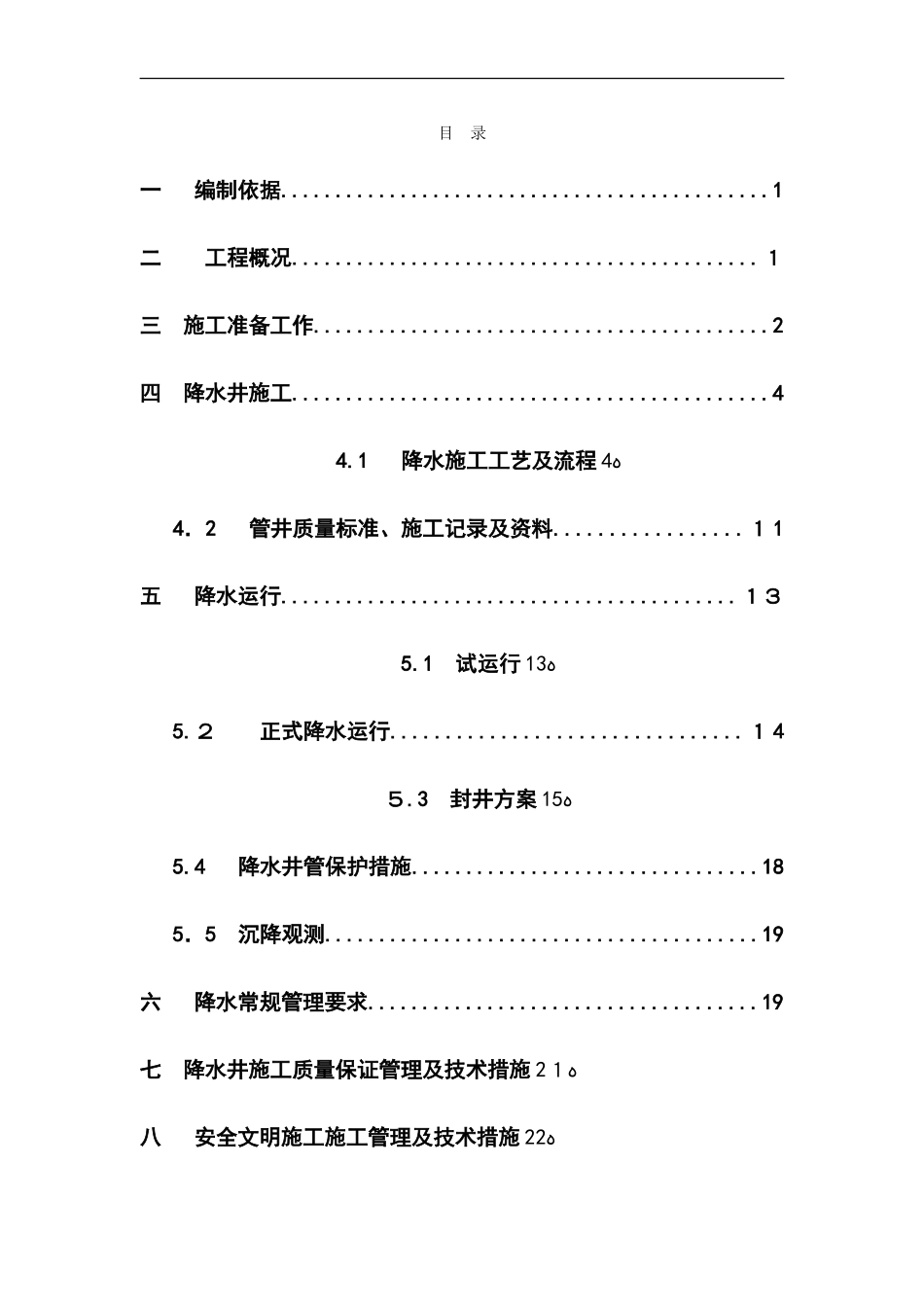

基坑降水井及降水工程施工方案目录一编制依据.............................................1二工程概况...........................................1三施工准备工作..........................................2四降水井施工............................................44.1降水施工工艺及流程ﻩ44.2管井质量标准、施工记录及资料.................11五降水运行..........................................135.1试运行ﻩ135.2正式降水运行................................145.3封井方案ﻩ155.4降水井管保护措施................................185.5沉降观测........................................19六降水常规管理要求....................................19七降水井施工质量保证管理及技术措施ﻩ21八安全文明施工施工管理及技术措施ﻩ228.1安全管理措施.....................................228.2安全用电技术措施................................248.3文明施工措施ﻩ25九降水井应急预案....................................269.1用电应急预案.................................269.2配备降水备用物资ﻩ279.3成立降水应急抢险队伍ﻩ27一编制依据1招标文件及业主提供资料●**文化商务中心工程岩土工程勘察报告;●**市建筑设计院**文化商务中心降、排水系统平面图;2主要规程、规范●《建筑基坑支护技术工程》(JGJ120-99)●《建筑地基基础工程施工验收规范》(GB50202-2002)●《建筑与市政降水工程技术规范》(JGJ/T111-99)二工程概况**文化商务中心工程位于**新区核心的中心商务区内,中央大道与津滨高速延长线交汇处,津滨轻轨市民广场站以南,紫云公园以北,现状**碱厂以东。本标段(施工三标段)处于该工程的东南角,包含会议中心、职工食堂及地下车库。总建筑面积87979㎡,建筑高度20.6m。本标段范围共布置155口降水井及8口基坑外的观测井,降水设计基坑开挖深度按最深处相对高程-9.15m(大沽高程-3.45m)考虑,其中降水井深为12.0m,观测井深为9.0m,均从大沽高程4.300m算起。降水井及观测井的平面布置如下图示:图2.1-1降水井、观测井平面布置图三施工准备工作1现场、环境、交通准备本工程地处中央大道东侧、市民广场与紫云中学之间,安全及文明施工要求高,为此,严格按**市文明工地标准进行规范化布置。2技术准备1、根据图纸施放试验降水井井位。坑外观测井按设计图布置。2、由现场技术负责组织各机长进行技术交底。3材料准备降水井采用Φ400无砂砼管,外围针刺无纺布及等粒径滤料,坑底设盲沟,随挖随填,与降水井形成降排水系统,盲沟用编织袋或土工布包等粒径碎石。材料进场经专人验收,并附有合格证,不合格材料不准入场。4机械设备准备根据设计钻孔直径、井深及施工场地的地质环境条件,选择正循环小型打井机。表3-1主要机械、材料计划表材料、设备名称数量功率备注钻机7台17KW/台泥浆泵7台15KW/台空压机7台7.5KW/台Φ50水管5000m直径400无砂砼管2150m5~10㎜等径渣石1600m³水箱10个每个2m³四降水井施工4.1降水施工工艺及流程根据本工程的施工工况及工期要求,结合我公司多年的经验,成孔采用正循环回转钻进,清水钻进自然造浆的成孔工艺,及下井壁管、滤水管、填砾、粘性土封孔等成井工艺。施工流程如图4.1-1:图4.1-1降水井及降水施工工艺流程注:降水井井管随土方开挖逐步拆管。井点测量定位钻孔钻孔定位清孔换浆吊放井管回填砂砾过滤层井口封闭洗井安装水泵及控制电路试抽水降水井正常工作降水完毕拔井管根据设计要求封井原土造浆泥浆池沉淀池泥浆排放挑选运输井管1测定井位根据井位平面布置示意图测放井位,如果现场施工过程中遇到障碍(如桩位等)或受到施工条件的影响现场可做适当调整。2安装钻机机台应安装稳固水平,大钩对准孔中心,大钩、转盘与孔的中心三点成一垂线。3钻进成孔降水井开孔孔径为φ600mm,一径到底,混合井钻孔施工达到设计深度时,宜多钻0.3~0.5m。做好钻探施工描述记录,在钻进过程中,如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员,并对井的结构进行及时调整,...
