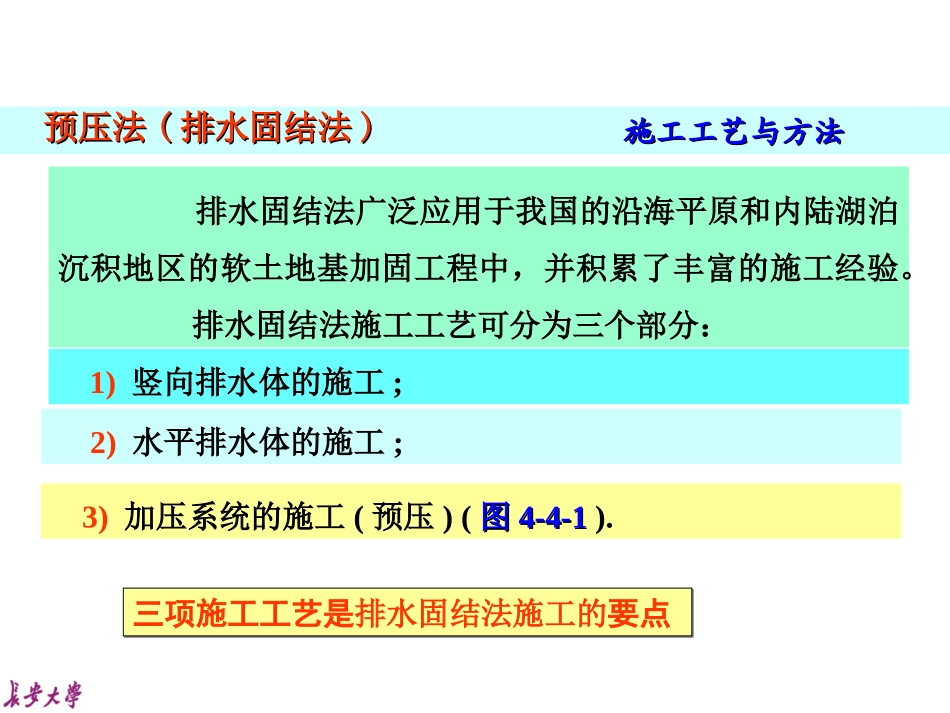

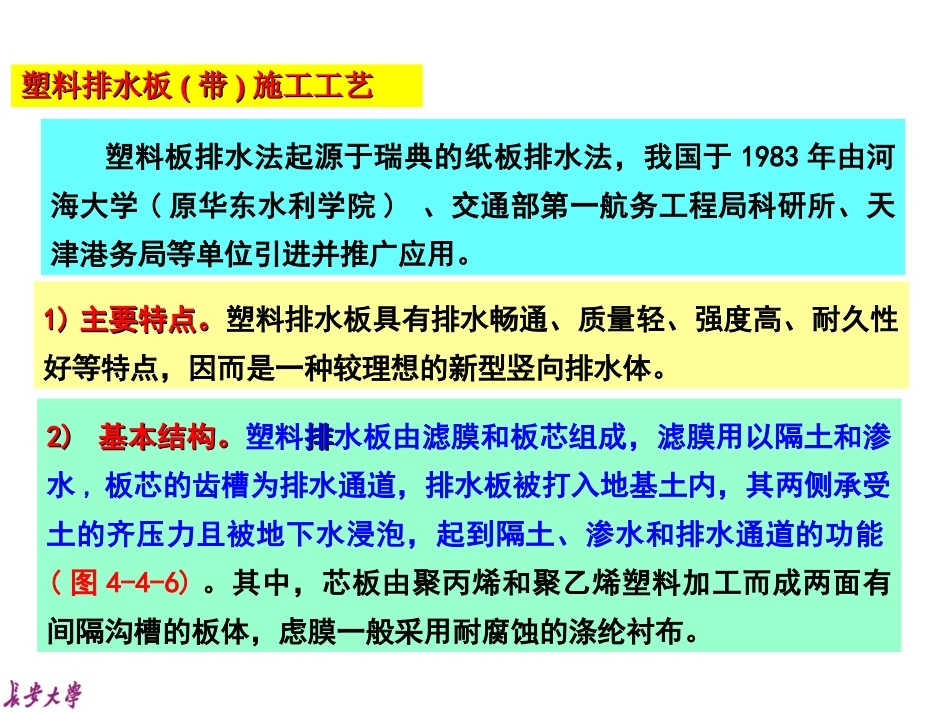

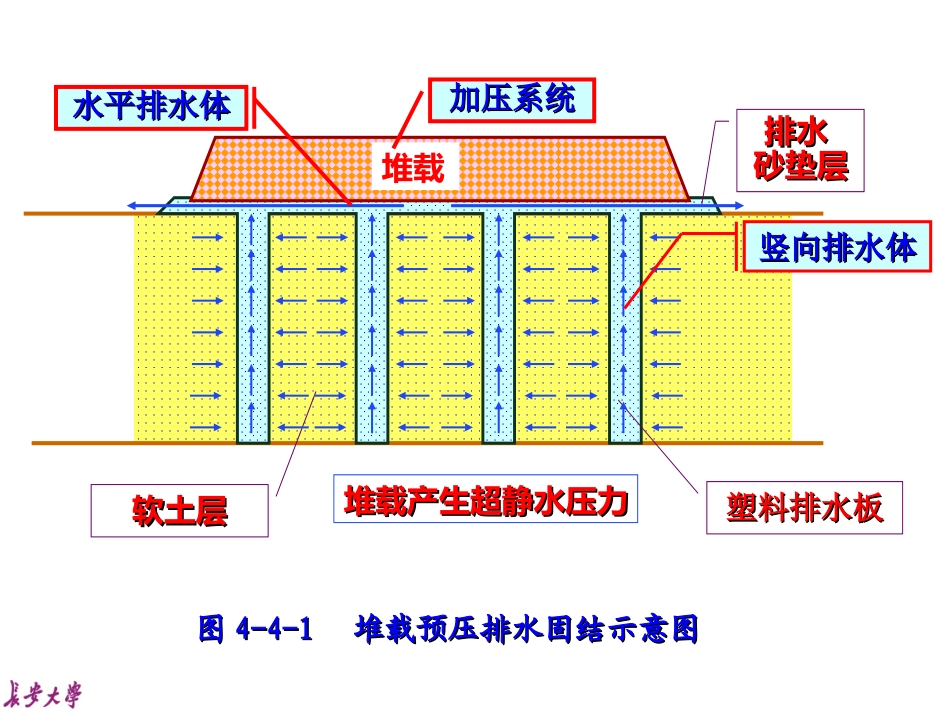

预压法预压法((排水固结法排水固结法))施工工艺与方法施工工艺与方法排水固结法广泛应用于我国的沿海平原和内陆湖泊沉积地区的软土地基加固工程中,并积累了丰富的施工经验。排水固结法施工工艺可分为三个部分:三项施工工艺是排水固结法施工的要点三项施工工艺是排水固结法施工的要点1)竖向排水体的施工;2)水平排水体的施工;3)加压系统的施工(预压)(图图4-4-14-4-1).堆载排水排水砂垫层砂垫层塑料排水板塑料排水板软土层软土层图图4-4-14-4-1堆载预压排水固结示意图堆载预压排水固结示意图堆载产生超静水压力堆载产生超静水压力加压系统加压系统水平排水体水平排水体竖向排水体竖向排水体塑料排水板塑料排水板((带带))施工工艺施工工艺塑料板排水法起源于瑞典的纸板排水法,我国于1983年由河海大学(原华东水利学院)、交通部第一航务工程局科研所、天津港务局等单位引进并推广应用。1)1)主要特点。主要特点。塑料排水板具有排水畅通、质量轻、强度高、耐久性好等特点,因而是一种较理想的新型竖向排水体。2)2)基本结构。基本结构。塑料排排水板由滤膜和板芯组成,滤膜用以隔土和渗水,板芯的齿槽为排水通道,排水板被打入地基土内,其两侧承受土的齐压力且被地下水浸泡,起到隔土、渗水和排水通道的功能(图4-4-6)。其中,芯板由聚丙烯和聚乙烯塑料加工而成两面有间隔沟槽的板体,虑膜一般采用耐腐蚀的涤纶衬布。ПП槽塑料槽塑料带带梯形槽塑料梯形槽塑料带带△△槽塑料带槽塑料带硬透水膜塑料硬透水膜塑料带带无纺布螺旋孔排水无纺布螺旋孔排水带带无纺布柔性排水无纺布柔性排水带带SCVD1SCVD1塑性带塑性带SCVD2SCVD2塑性带塑性带板芯板芯板芯板芯滤膜滤膜(图4-4-6)(1)塑料排水板塑料排水板((带带))的纵向通水量不小于(15~40)×103mm3/s;滤膜的渗透系数不小于5×10-3mm/s;3)3)塑料排水板塑料排水板((带带))性能要求。性能要求。选择塑料排水板(带)时,应使其具有良好的透水性和强度。其中:(2)芯带的抗拉强度不小于(10~15)N/mm;滤膜的抗拉强度,干态时不小于(1.5~3.0)N/mm,湿态时不小于(1.0~2.5)N/mm(插人土中较短时用小值,较长时用大值)。(3)整个排水带应反复对折5次不断裂才认为合格。表表4-4-34-4-3部分塑料排水带性能表部分塑料排水带性能表4)4)施工机具。施工机具。排水板打设机械与袋装砂井打设机械可通用,只是将圆形导管改为矩形导管。当然还有一些专门打设机具。图图4-4-74-4-7软土地基用塑料排水软土地基用塑料排水带排水加固的施工过程示意图带排水加固的施工过程示意图5)5)施工顺序。施工顺序。排水板的排水板的打设顺序为:打设顺序为:定位定位将将排水排水板板通过导管从管靴穿出通过导管从管靴穿出将将排水板排水板与桩尖连接贴紧管与桩尖连接贴紧管靴并对准桩位靴并对准桩位插入插入排水排水板板拔管剪断拔管剪断排水板排水板((图4-4-74-4-7))。。6)6)施工注意事项及要点施工注意事项及要点①①选择合适的打设机械和管靴;②②管靴(或桩尖)要与排水板(带)连接好,与套管扣紧,避免提管时脱开,将排水板(带)带出,防止套管进泥;③③打设机上设有进尺标志,控制塑料带打设深度;④④排水板(带)的性能指标必须符合设计要求。排水板(带)在现场应妥加护,防止阳光照射、破损或污染,破损或污染者禁用;⑤⑤排水板(带)施工用套管应保证插入地基中的板带不扭曲;⑥⑥套管尖平端与导管靴配合要适当,避免错缝,防止淤泥在打设过程中进入导管、乃至增大对排水板(带)的阻力,甚至将塑料板带出;⑦⑦排水板(带)施工时,宜配置能检测其深度的设备,保证施工深度不小于设计值;排水带外露长度不小于30cm⑧⑧排水板(带)需要接长时,应采用滤膜内芯带平搭接的连接方法,搭接长度宜大于200mm。⑨⑨排水板(带)施工完毕验收后,要埋人砂垫层,且埋入长度不应小于500mm。排水带外露长度不小于30cm7)7)质量要求质量要求①①平面位置允许偏差小于10cm;②②垂直度允许偏差1.5cm/m;③③排水带顶端必须高出地面,外露长度30(20~45)cm;④④排水带底标高偏差小于10cm;⑤⑤严禁出现扭结、断裂和撕破滤膜现象;二水平排水体施二水平排水体施工工1)1)水平...
