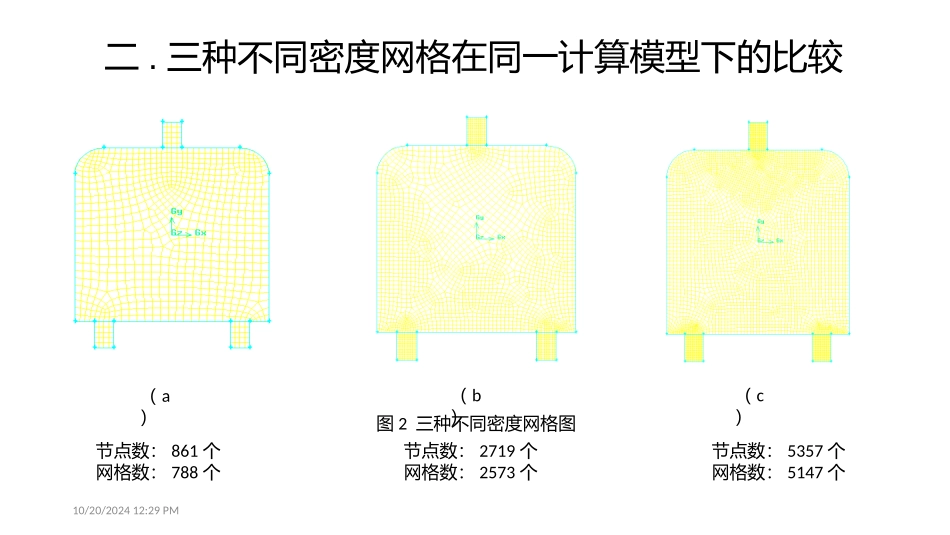

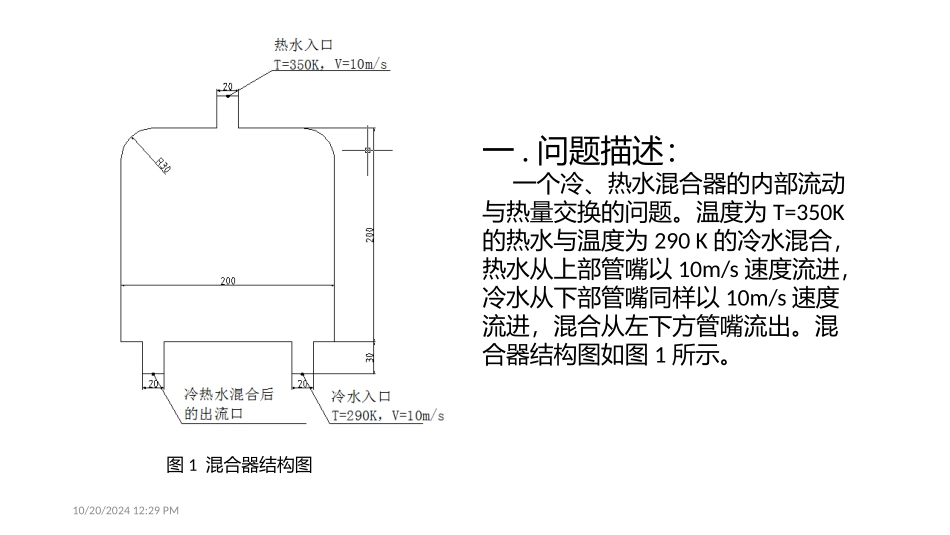

10/20/202412:29PM计算流体力学————二维混合器的模拟计算姓名；专业：热能工程班级：学号：10/20/202412:29PM一.问题描述：一个冷、热水混合器的内部流动与热量交换的问题。温度为T=350K的热水与温度为290K的冷水混合，热水从上部管嘴以10m/s速度流进，冷水从下部管嘴同样以10m/s速度流进，混合从左下方管嘴流出。混合器结构图如图1所示。图1混合器结构图10/20/202412:29PM节点数：861个网格数：788个节点数：2719个网格数：2573个节点数：5357个网格数：5147个二.三种不同密度网格在同一计算模型下的比较图2三种不同密度网格图（a）（c）（b）10/20/202412:29PM1.在K-ε模型下不同密度网格计算比较图3三种不同密度网格计算的残差图注：1.计算过程中不考虑重力；2.壁面热流率为0；3.壁面无滑移、无渗透。迭代步数：178步、339步、783步（a）（c）（b）10/20/202412:29PM2.出口温度变化曲线图4.混合器出口静温度监视曲线注：取平均面积温度（a）（c）（b）10/20/202412:29PM3.静压力图比较图5.不同密度网格静压图（a）（c）（b）10/20/202412:29PM4.动压力图比较图6.不同密度网格动压图（a）（c）（b）10/20/202412:29PM5.流速的比较图7.不同密度网格流速图（a）（c）（b）10/20/202412:29PM6.温度图比较图8.不同密度网格温度图（a）（c）（b）10/20/202412:29PM7.流线比较图9.不同密度网格流线图（a）（c）（b）10/20/202412:29PM8.出口温度沿x方向温度变化比较图10.不同密度网格出口温度沿X方向变化比较图（a）（c）（b）10/20/202412:29PM9.出口速度沿X方向比较图11.不同密度网格出口速度变化沿X方向比较图（a）（c）（b）10/20/202412:29PM三.同一密度网格在不同计算模型下的比较图12单方程模型残差图图13K-ε模型残差图图14k-Omega模型残差图图15雷诺应力模型残差图迭代次数：827迭代次数：467迭代次数：339迭代次数：49110/20/202412:29PM1.出口温度变化曲线图16不同模型出口温度变化曲线（a）（d）（b）（c）10/20/202412:29PM2.静压力曲线图17不同模型出口温度变化曲线（a）（d）（b）（c）10/20/202412:29PM2.动压力图图18不同模型动压图比较（a）（d）（b）（c）10/20/202412:29PM3.速度图图19不同模型速度图比较（a）（d）（b）（c）10/20/202412:29PM4.温度分布图图19不同模型温度分布图比较（a）（d）（b）（c）10/20/202412:29PM5.流线分布图图20不同模型流线图比较（a）（d）（b）（c）10/20/202412:29PM6.出口温度分布曲线图21不同模型出口温度分布沿X方向比较（a）（d）（b）（c）10/20/202412:29PM6.出口速度分布曲线图20不同模型出口速度分布沿X方向比较（a）（d）（b）（c）10/20/202412:29PMTHANKS！
