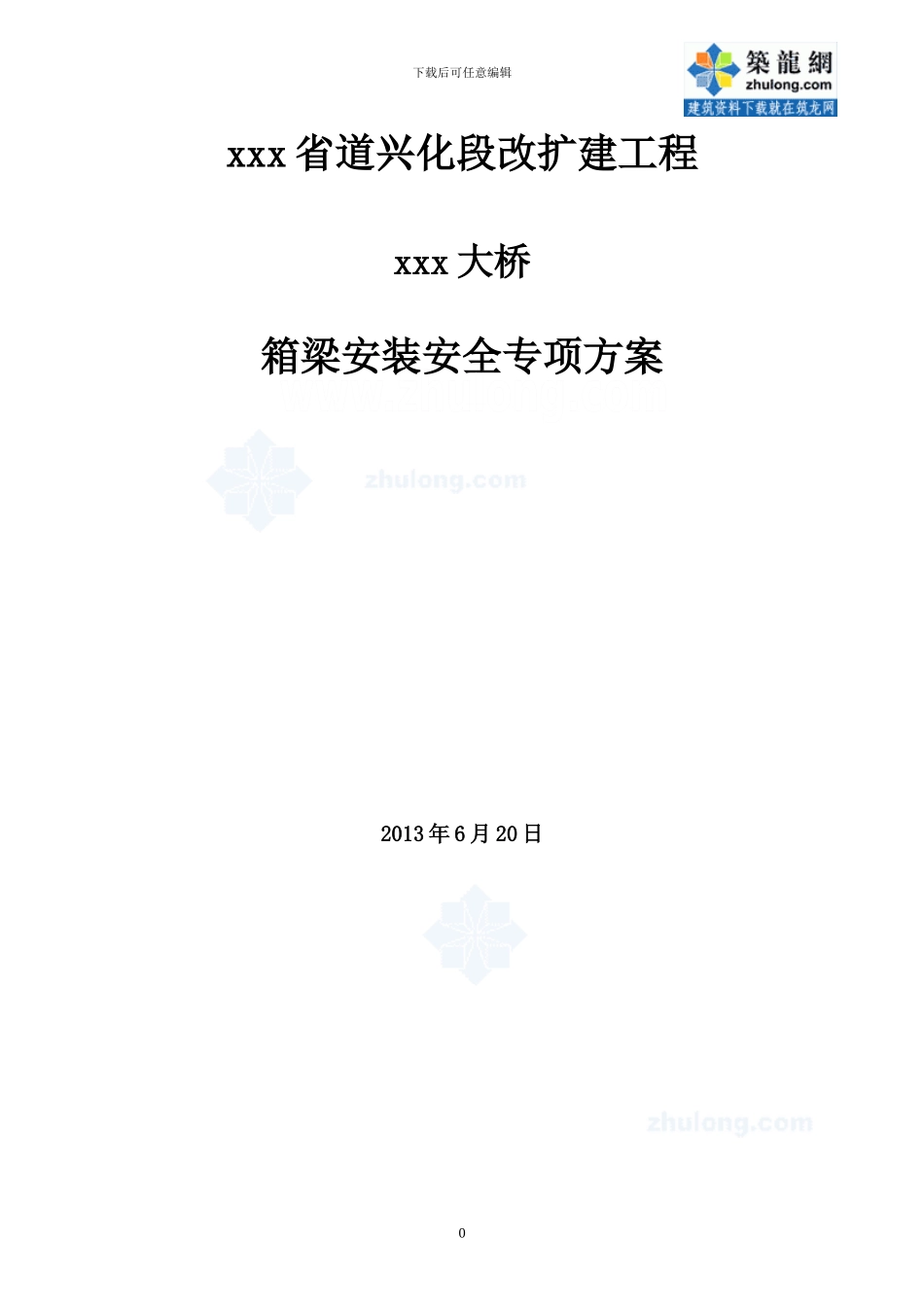

下载后可任意编辑xxx 省道兴化段改扩建工程xxx 大桥箱梁安装安全专项方案2013 年 6 月 20 日0下载后可任意编辑第一章 工程概况1、工程概况xxx 大桥的中心桩号为 K42+024.3,跨越 XX 航道等级为Ⅴ级,规划Ⅲ,通航净空( 70*7 ) m , 桥 梁 与 河 道 成94度 交 角 。 上 部 结 构 为 联 跨(9×30)+(54+90+54)+(8×30)m,全长 715.2 米。桥面净宽 2×11.5m。上部结构采纳先简支后连续的施工工艺。引桥共计 17 孔标准梁长 30m 的预应力混凝土连续箱梁,每孔左右幅各 4 片,共计 136 片,箱梁高度1.60m。抵投入 4 付钢模板、10 套底模、一台 100 吨龙门,100 吨架桥机一台,5 个月完成预制。根据现场的实际情况,必须积极、主动、全力解决 30m 箱梁安装问题。经认真分析、讨论,决定实行 1 台龙门吊机和 1 辆运梁拖车,一台架桥机进行安装。在预制场将 30m 预制箱梁垂直提升并横向移运到桥上的运梁拖车上,使其在桥上进行运梁、喂梁、安装。2、 箱梁安装主要工程量3、施工要求和技术保证条件施工中主要要控制好以下几点:1、箱梁运输道路通畅:从预制厂到桥头道路,对软弱道路进行碎石换填,或整铺钢板,坑洼地段进行平整。2、箱梁的固定牢靠:在箱梁运输过程中,要用钢绳和手动葫芦把箱梁牢固的固定在炮车支架上。以确保箱梁运输时稳定、安全。3、箱梁成品的保护:钢丝绳与箱梁接触位置要用橡胶皮隔开,以保护箱梁边角不被磨损和破坏。在起吊和运输过程中,不发生碰撞。4、安装设备检验合格满足施工要求:龙门吊、架桥机经质检部门检验合格后,才能作业。5、箱梁安装的位置和高程需符合设计、法律规范要求:水准仪、全站仪在使用前需经相关部门标定。安装前对支座垫石高程、位置、平整度、砼强度进行检查验收,验收合格后才可以进行下一步施工。箱梁安装后,对箱梁标高、位置和桥面宽度进行检查验收。不合格的,及时调整。 第二章 编制依据1、江苏省交通科学讨论院有限公司设计的《333 省道兴化段改扩建工程施工图设计》施工 5 标(第三册)《桥梁工程》(第二分册)施工图纸;2、《公路桥涵施工技术法律规范》(JTJ041—2000);3、《公路工程质量检验评定标准》(JTG F80/1-2024);4、《施工企业安全生产评价标准》(JGJ/T77);5、《建设工程施工现场供用电安全法律规范》(GB 50194);1项目名称规格单位数量合 计备 注边 梁30m片68136架桥机、龙门吊机配合安装中 梁30m...
