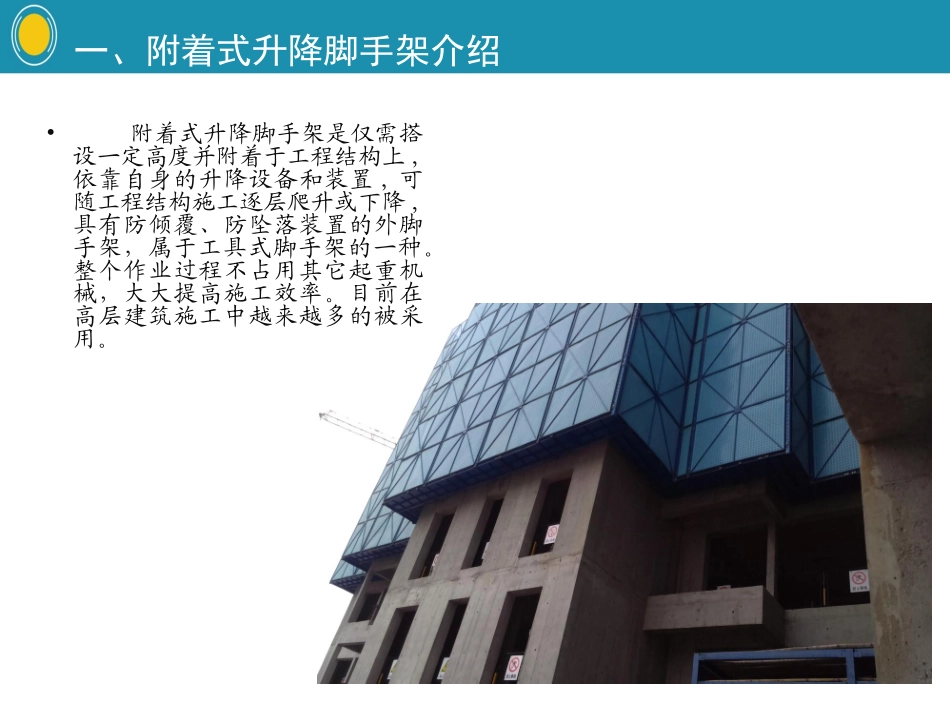

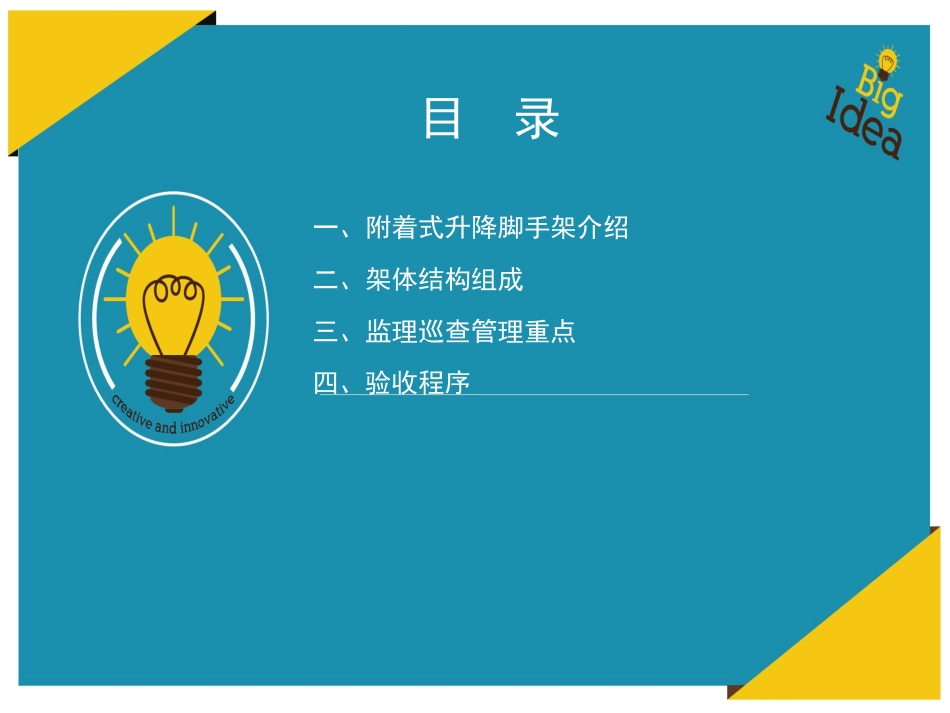

附着式升降脚手架目录一、附着式升降脚手架介绍二、架体结构组成三、监理巡查管理重点四、验收程序一、附着式升降脚手架介绍•附着式升降脚手架是仅需搭设一定高度并附着于工程结构上,依靠自身的升降设备和装置,可随工程结构施工逐层爬升或下降,具有防倾覆、防坠落装置的外脚手架，属于工具式脚手架的一种。整个作业过程不占用其它起重机械，大大提高施工效率。目前在高层建筑施工中越来越多的被采用。•附着式升降脚手架是1980年代中期在我国建筑工程施工中出现的一种机械化施工新技术。在高层建筑施工中,附着式升降脚手架技术不断发展完善,已成为我国高层建筑施工的常用技术。•目前附着式升降脚手架在我们武汉市的使用中比较常见的有两种：一种是由水平支承桁架和竖向主框架与钢管扣件混合搭设而成的。外立面可挂安全网加铁丝网或镀锌冲孔网进行防护。如图•另一种附着式升降脚手架是所有构件及楼层边防护和立面防护均为定型的配件。二、附着式升降脚手架的结构组成•附着式升降脚手架主要由竖向主框架、水平支承桁架、架体构架、附着支承结构、防倾装置、防坠装置组成，依靠附着支承结构附着在工程结构上。•一般附着式升降脚手架是分片设置，根据建筑外形一个楼面架体分为七或八片互不干扰的独立体系，根据施工进度需要可同时提升、下降或分片提升下降。附着式升降脚手架传力路经•使用状态•荷载—脚手板—脚手架--架体水平梁架—主框架—第一套承力系统—附着支承—已建建筑物•升降状态•荷载—脚手板—脚手架--架体水平梁架—主框架—电动葫芦—第二套承力系统—附着支承—已建建筑物三、监理巡查管理重点•《JGJ202-2010》对附着式升降脚手架的构造尺寸相关规定：•架体高度不得大于5倍楼层高•架体宽度不得大于1.2m。•直线布置的架体支承跨度不得大于7m,折线或曲线布置的架体，相邻两主框架支撑点处的架体外侧距离不得大于5.4m；•架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2;•架体全高与支承跨度的乘积不应大于110m2。搭设方案内应包括的计算内容•脚手架的稳定性计算•架体的抗倾覆验算•架体重要受弯杆件的强度和挠度验算•脚手架重要轴心受压杆件的单肢稳定性验算•提升机构与附着支撑装置强度与变形计算•螺栓的强度验算，焊缝强度验算•杆件节点连接强度验算•吊具、索具验算•附着支撑部位工程结构的强度和变形验算附着支承结构•我们监理在管理过程中应密切注意的事项：•附着支承结构应采用锚固螺栓与建筑物连接，受拉螺栓的螺母不得少于两个或应采用弹簧垫片加单螺母，螺杆露出螺母端部的长度不应少于3扣，并不得小于10mm，垫板尺寸应由设计确定，且不得小于100mm×100mm×10mm；•附着点处工程结构混凝土强度因按设计要求确定，且不得小于C10。•检查时机：•进场前检查搭设单位资质和专项施工方案•材料进场检查材质和合格证•提升前全面检查•每月进行一次全面检查•停用超过一个月或遇六级以上大风后复工•验收时机•架体安装搭设完毕，投入使用前•每次升降到位后，投入使用前•架体升到最高位置后下降前•检查验收依据•JGJ202-2010《建筑施工工具式脚手架安全技术规范》•JGJ59-2011《附着式升降脚手架检查评分表》•项目附着式升降脚手架施工组织设计安装搭设要求•安装应符合设计和施工方案的规定•水平梁架及竖向主框架在两相邻附着支承结构处的高差应不大于20mm•竖向主框架和防倾导向装置的垂直偏差不应大于5‰，且不得大于60mm。•电源、电缆、电器及控制柜等的设置符合用电安全的有关规定。•架体搭设符合扣件式钢管脚手架有关要求。•脚手架施工区域应有防雷设施•架体上应设置必要的消防及照明设施•架体搭设前，施工单位应按规定进行安全技术交底，交底内容应包括架体搭设的具体参数和构造要求，安全技术交底记录应有交底人和所有被交底人签字，存档备查。•附着式脚手架所用钢管、扣件和密目网在进入施工现场时，由施工总承包单位按有关安全技术规范应组织出租（采购）、使用和搭设劳务分包等相关单位进行进场检查验收，监理单位应对钢管、扣件和密目网的进场验收情况进行复查检查，记录列入工程管理档案。使用要求•每次升、降...
